Verarbeitung der im Cloud Portal gespeicherten Messungen
Verbindung nach Durchführung der Messungen
Mit dieser Prozedur können die im Cloud Portal gespeicherten Messungen zu einem späteren Zeitpunkt nach der
Durchführung mit einer Tür/Kunde verbunden werden. (Die folgende grafische Darstellung bezieht sich auf die Verwendung
mit einem PC, die Prozedur kann aber auch mit mobilen Geräten erfolgen).

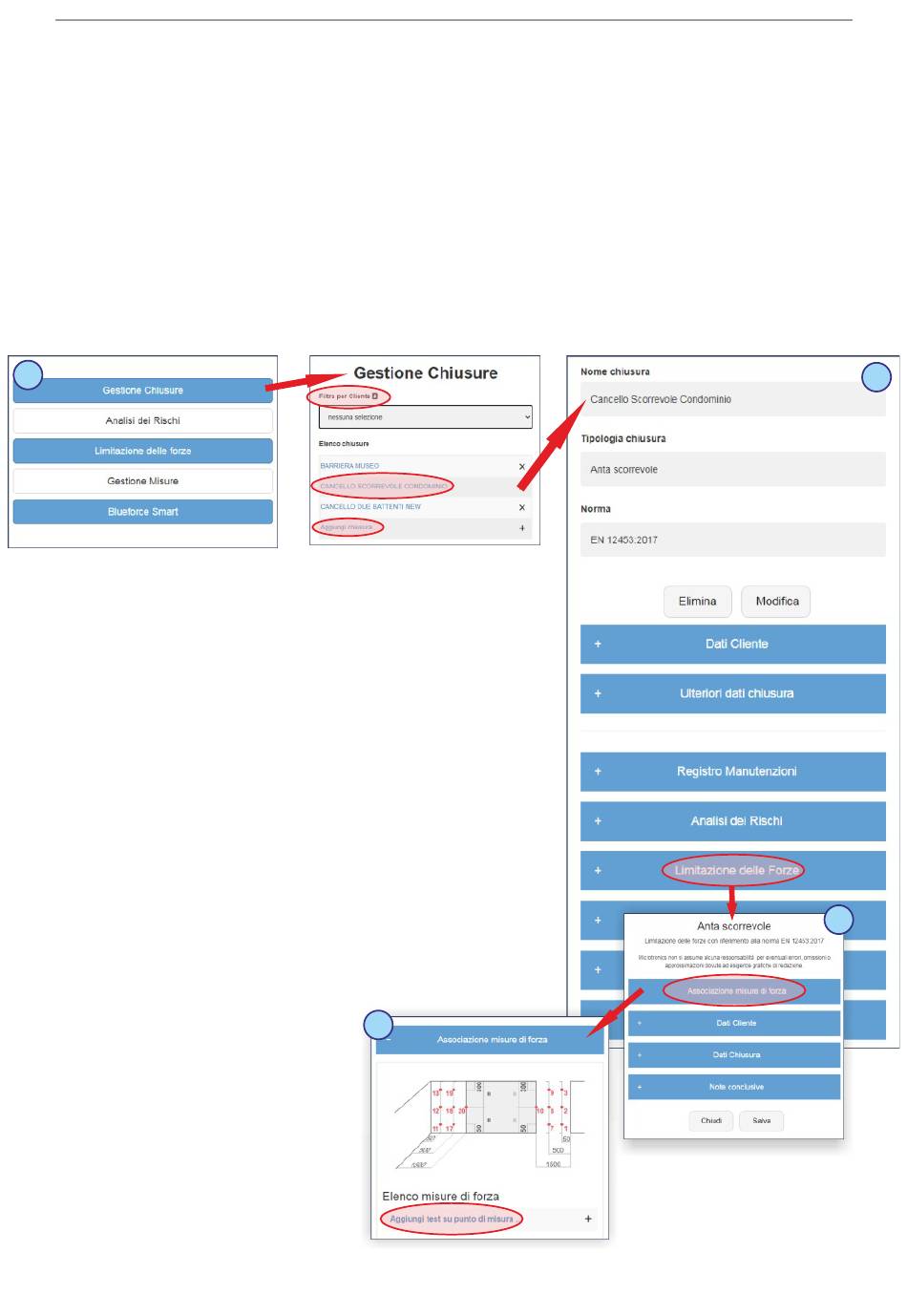

1) Wählen Sie auf der Startseite die Option Türverwaltung. Die Türverwaltung enthält alle gespeicherten Türen (im Menü
Nach Kunden filtern können Sie nur nach Türen filtern, die mit einem Kunden verbunden sind). Wenn keine Türen
vorhanden sind, kann eine neue durch Auswahl von Tür hinzufügen erstellt werden.
1
2
2) Wenn Sie eine verfügbare Tür (z. B. eine Schiebetür) auswählen,
gelangen Sie in den Bereich für das technische Heft, wo Sie die für die
Konformität der motorisierten Türen erforderlichen Dokumente erstellen
können, z. B.: Wartungsprotokoll, Risikoanalyse, Kraftbegrenzung, EG-
Erklärung usw.
3) Wählen Sie Begrenzung der Kräfte, um das nächste Menü aufzurufen
(in dem Sie auch Kunden- und Türdaten prüfen/hinzufügen/bearbeiten
können).
4) Danach wählen Sie Verbindung von Kraftmessungen, um die Seite mit
der Türbeschreibung (mit grafischer Darstellung und Referenzpunkten)
aufzurufen. Wählen Sie Test zu einem Messpunkt hinzufügen, um die
3
Prozedur der Verbindung von Kraftmessungen zu starten.
4
N.B. Die Abbildungen zeigen alle in den
Bezugsnormen geforderten Messpunkte.
Angesichts der zahlreichen Varianten
motorbetriebener Türen, ist es nicht immer
möglich, alle in den Normen vorgesehenen
Messungen durchzufuhren; daher sollten nur die
im Cloud Portal verfügbaren Messungen
verbunden werden.
