Informative Anlagen EN12453
Informative Anlagen EN12453
Weitere Informationen finden Sie auf www.microtronics.it (de) unter „Messungen und
Konformität".
Für die Erstellung von Konformitätsunterlagen für motorisierte Türen und Tore gibt es
Vereinfachte Leitfäden (im PDF) oder der BlueForce Cloud Portal zur Verfügung.
Was beschreibt die EN 12453 Norm kurz?
Die EN 12453 Norm
"Industrie, Gewerbe und Garagentore - Sicherheit bei der Nutzung motorbetriebener Tore - Anforderungen und
beschreibt detailliert die Arten von Risiken, die bei motorbetriebenen Türen und Toren vorhanden sind und die
Prüfverfahren"
Lösungen für die Sicherheit der Benutzer. Die Norm legt auch fest, wie die Zerquetschen -/Aufpralltests mit den
entsprechenden physikalischen Kraftgrenzen, sowohl für die Amplitude (N) als auch für die Dauer (s), durchzuführen sind.
Was sind die Pflichten des Installateurs?
Die Bestimmungen der europäischen Richtlinien und Normen schreiben die CE-Kennzeichnung von motorisierten Türen und
Toren vor. Der Installateur ist verpflichtet, das technische Heft zu erstellen, das folgendes enthalten muss: die Risikoanalyse,
die Überprüfungen der Kraftmessungen, die EG-Konformitätserklärung; schließlich muss er die CE-Kennzeichnung
unauslöschlich auf der motorisierten Tür anbringen.
Wie sollte das resultierende Diagramm interpretiert werden?
A

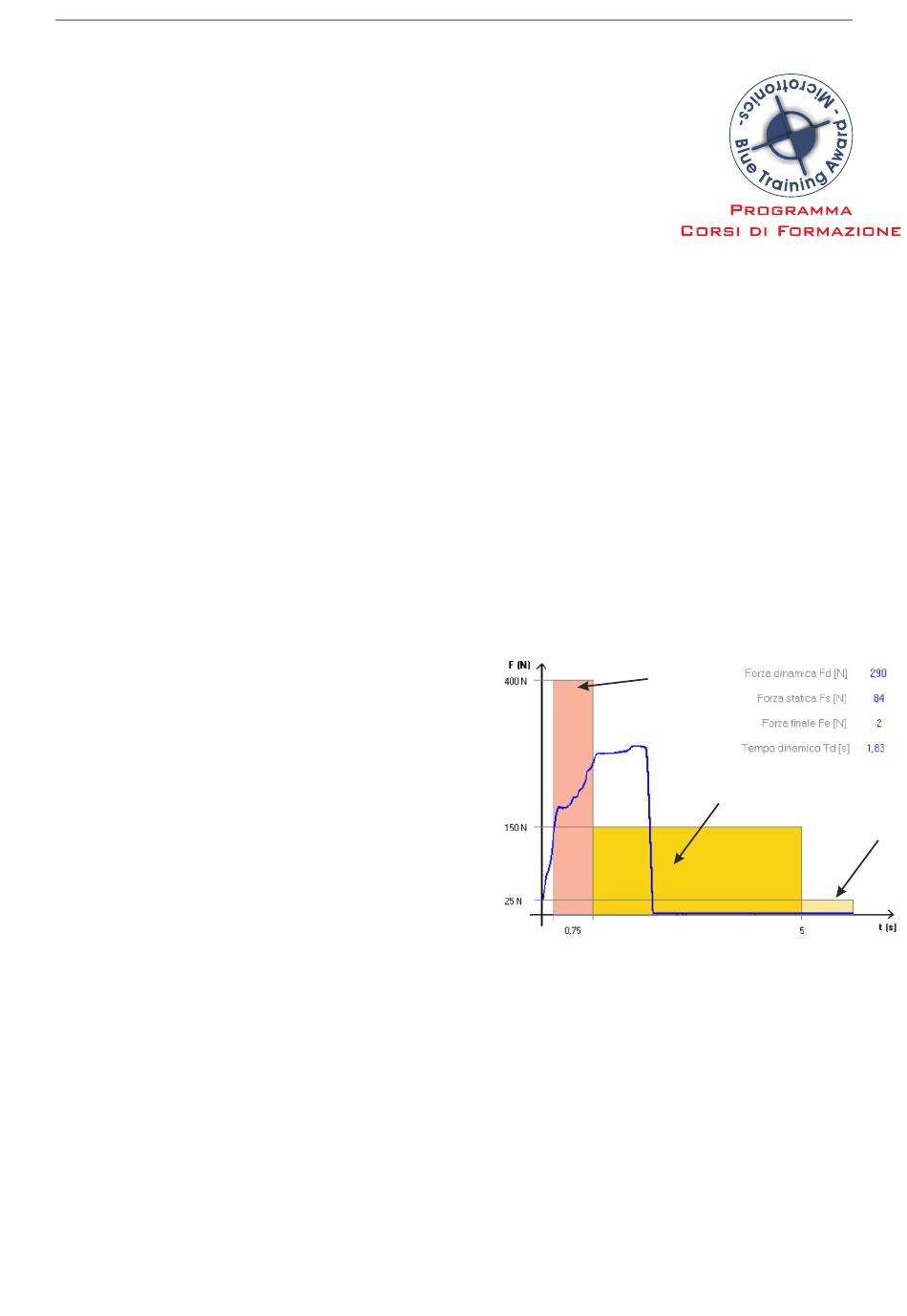

A) Aufprall - "Dynamischer Zeitraum": stellt die Entwicklung der Kraft
in den ersten Momenten des Kontakts und auch die im Moment des
Aufpralls freigesetzte Energie dar, die von der Geschwindigkeit der
Bewegung und der Masse des Tores abhängt; die gemessenen
B
Größen sind:
C
-> Fd: maximale Amplitude der Kraftspitze (N) je nach Art des Tores,
muss weniger als 400N oder 1400N betragen.
-> Td: Die Dauer der Kraftspitze (s) muss weniger als 0,75s betragen.
B) Zerquetschen - "Statische Periode": stellt die Entwicklung der Kraft nach dem ersten Kontakt dar. Es handelt sich dabei um
das Zerquetschen, die durch den Motor des Tores erzeugt wird, der auch nach dem Aufprall noch weiterschiebt; die
gemessenen Größen sind:
-> Fs: ist der Durchschnittswert der statischen Kraft, der normalerweise 150N nicht überschreiten sollte.
C) Endphase: 5 Sekunden nach dem ersten Kontakt muss die Restkraft auf einem Wert von höchstens 25N bleiben. Die
Darstellung des Diagramms muss vollständig innerhalb der farbigen Maske bleiben.
-> Fe: ist der Wert der Endkraft, 5 Sekunden nach dem ersten Kontakt. Normalerweise sollte die Kraft nachlassen, bis
innerhalb von maximal 25N.
