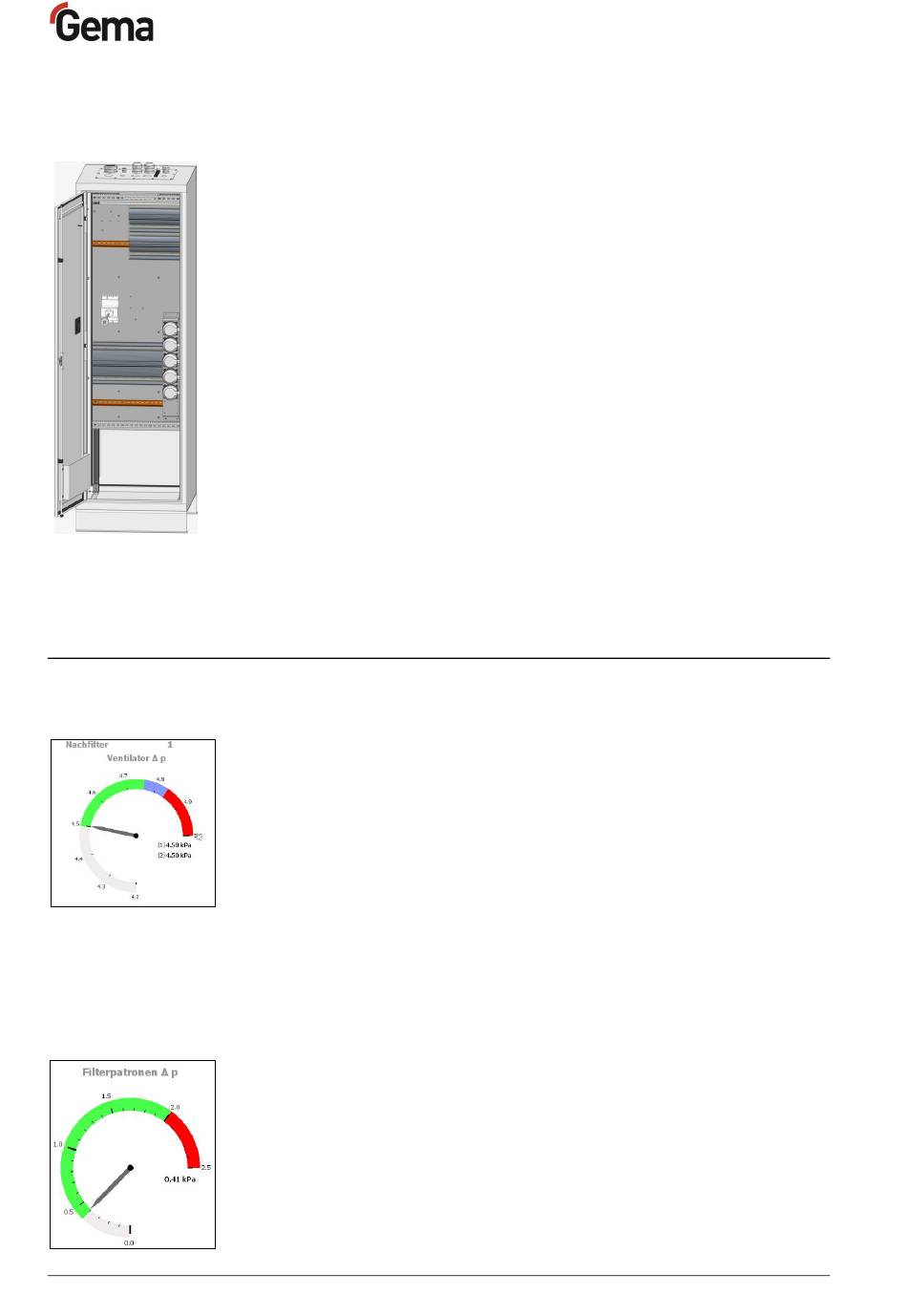

Beschreibung der Druckwächter
98 • Nachfilter-Drucküberwachung
Rev. 02 01/23

Typische Eigenschaften

–
Filterüberwachung (Druckschalter) mit zwei Kanälen
– Zwei Druckschalter überwachen den Ventilator Δp und übermitteln
ihn an die CM40.
– Zwei zusätzliche Staudruckwächter übermitteln den Systemdruck Δp
des Anlagensystems an die CM40.
–
Es befinden sich keine Manometer mehr im oder am Schrank. Alles
wird auf dem MagicControl CM40-Bildschirm angezeigt.
–
Als Spannungsversorgung wird nur eine Hauptstromversorgung
benötigt (in gewissen Fällen auch zwei):
•
Im Filterschrank ICS befindet sich zur Absicherung der
Stromzufuhr eine Sicherung
–
Bei Anlagen mit Zyklon erfolgt die Patronenreinigung nicht mehr
zeitgesteuert, sondern druckgesteuert:
▪
Sobald der Patronenwiderstand einen voreingestellten Wert
überschreitet, beginnt die Reinigungssequenz, wobei
mindestens stündlich eine Reinigung aller Filterpatronen
ausgeführt wird.
–
zwei verschiedene Steuerschrank-Typen:
▪
Version Stern-Dreieck-Ansteuerung: OptiControl ICS08/ICS10
▪
Version FU-Betrieb: OptiControl ICS09/ICS11
317B1 / 317B2 Differenzdruckwächter Ventilator Δp
–
Der Differenzdruckwächter misst den aktuellen Differenzdruck
zwischen der Reingasseite und dem Zwischenraum vor dem
Ventilator.
•
Volumenstrom Arbeitsbereich (grün)
•
Volumenstrom Alarmbereich (blau)
•
Volumenstrom ATEX: Stopp pulvern (rot)
– Der Druck wird an der Steuerung CM40 angezeigt bei Ventilator Δp:
1 oder 2.
–
Der Schaltausgang wird auf den ATEX: Stopp pulvern-
Abschaltpunkt eingestellt
317B3 Differenzdruckwächter Filterpatronen Δp
–
Der Differenzdruckwächter misst den aktuellen Differenzdruck
zwischen dem Patronenraum und dem Zwischenraum vor dem
Ventilator (Filterwiderstand).
•
Differenzdruck Arbeitsbereich (grün)
•
Differenzdruck ATEX: Stopp pulvern (rot)
–
Der Druck wird an der Steuerung CM40 angezeigt bei
Filterpatronen Δp.
MagicControl 4.0 (CM40)
