48 • Bedienung / Betrieb
Rev. 02 01/23
Fehler-Beschreibung
2. Entsprechende Pistolentaste (2) drücken
–
Die Taste wird orange, und die Pistole ist angewählt bzw.
aktiviert
–
Nur aktivierte Pistolen können eingeschaltet werden.
3. Das entsprechende Eingabefeld berühren, um die Parameter der
jeweiligen Pistole zu verändern
Achsendaten editieren, an- und abwählen
1. Taste
Folgende Seite wird angezeigt:

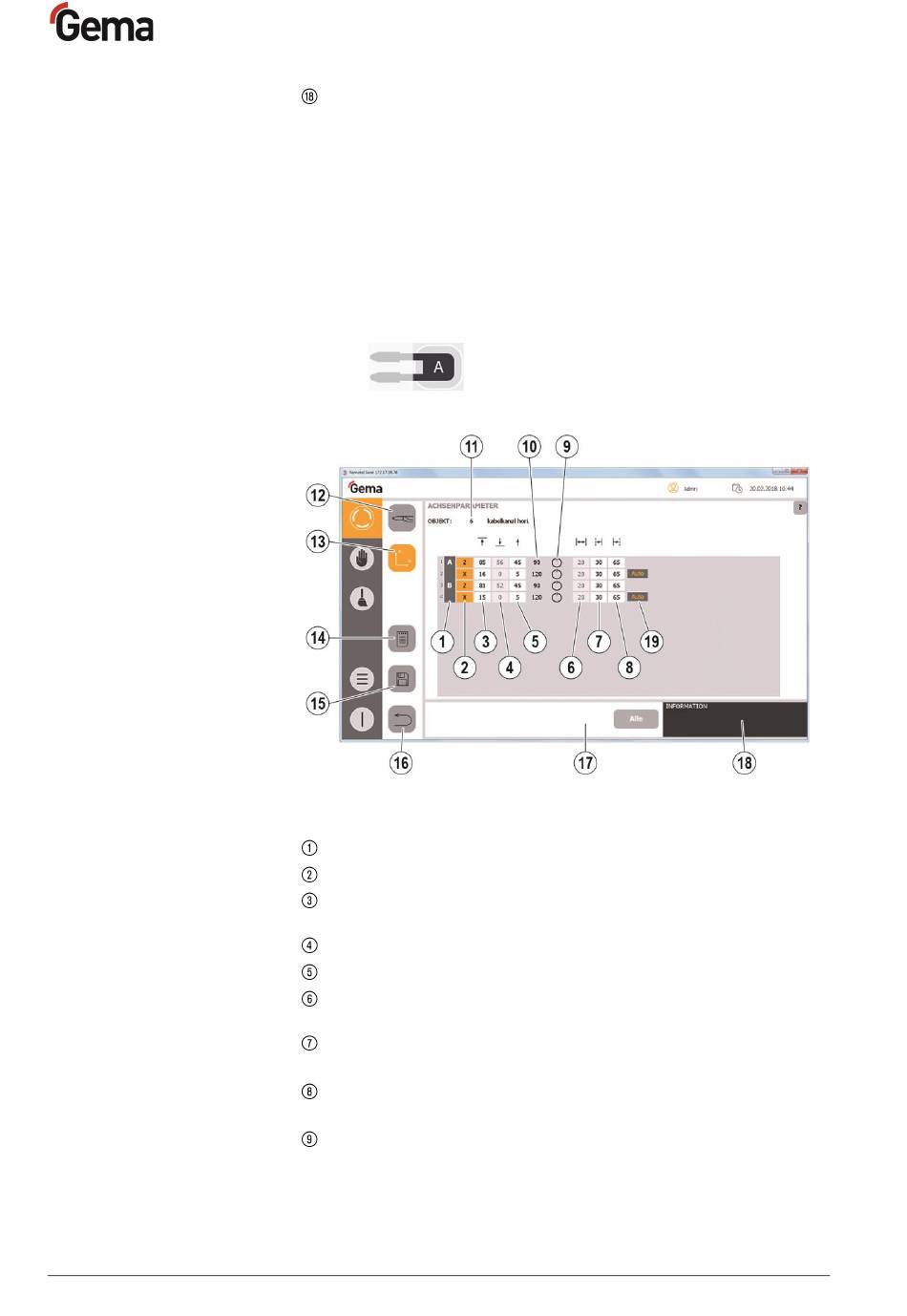

Abb. 32: Applikationsdaten – Achsen
Station
Achse aktiviert/deaktiviert
Oberer Umkehrpunkt – Fixe Position.
Vorsicht: Kollisionsgefahr!
Unterer Umkehrpunkt
Geschwindigkeit
Sprühdistanz: Pistolenspitze - Objekt (kontrolliert von Breiten-
Objekterkennung) – Fixe Position. Vorsicht: Kollisionsgefahr!
Vorlauf = Achse EIN vor dem Objekt
(Werte werden im Konfigurationsmenü eingestellt)
Nachlauf = Achse AUS nach dem Objekt
(Werte werden im Konfigurationsmenü eingestellt)
Achse referenzieren
–
Handbetrieb: Das Symbol wechselt zu EIN/AUS nach
Referenzieren.
–
Automatikbetrieb: Das Symbol ist nach dem
Referenzieren nicht mehr sichtbar.
drücken
MagicControl 4.0 (CM40)
