MagicControl 4.0 (CM40)
Rev. 02 01/23

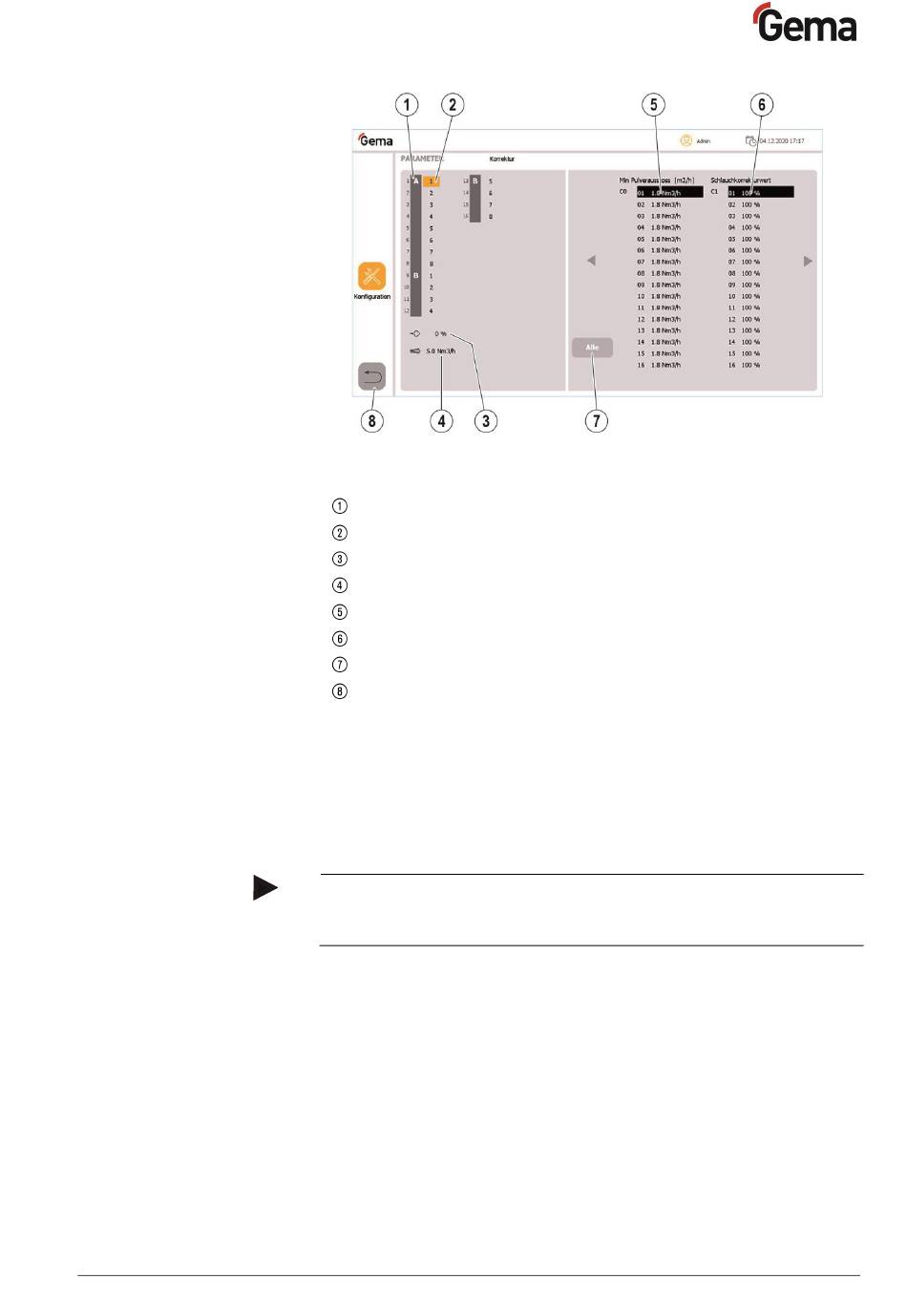

Abb. 82: Pulverausstoss-/Pulverschlauch-Korrektur
Station
Pistole (aktiviert/deaktiviert)
Pulverausstoss
Gesamtluft
Minimaler Pulverausstoss
Pulverschlauchkorrektur
Änderungen pistolenweise oder alle Pistolen gleichzeitig
Aktuelle Seite verlassen
4. Gesamtluft in der Anzeige (4) auf 4,0 (Nm³/h) einstellen.
Pulverausstoss in der Anzeige (3) auf 0 (%) einstellen
5. Korrekturwert für minimalen Pulverausstoss C0 in der Anzeige (5)
kontrollieren und, wenn nötig, auf 1,8 (Nm³/h) eingeben
6. Korrekturwert C1 für maximalen Pulverausstoss in der Anzeige (6)
kontrollieren und, wenn nötig, auf 100 (%) eingeben
Für die nächsten Schritte wird ein Messsack benötigt, um den
Pulverausstoss messen zu können.
–
Nicht vergessen, das Leergewicht des Messsacks zu notieren!
7. Messsack über die Pistolendüse stülpen und befestigen.
8. Pistolentaste (2) drücken, um die Pistole für 60 Sekunden
einzuschalten
9. Nach Ablauf dieser Zeitspanne, Pistole abschalten und den
Messsack abnehmen und wiegen. Der Pulverausstoss sollte
zwischen 10-15 g sein
10. Kommt kein Pulver aus der Pistole, den Wert für den minimalen
Pulverausstoss C0 erhöhen (Bereich 0,5-3,0 Nm³/h)
11. Kommt zu viel Pulver aus der Pistole, den Wert für den minimalen
Pulverausstoss C0 verkleinern (Bereich 0,5-3,0 Nm³/h)
Wartung / Instandsetzung • 83
