STREUEN
Beim Einschalten der Hydraulik wird automatisch das Tellerstreuwerk aktiviert. Das
Transportband und der Schieber (6) werden durch Betätigung des Ventils (5) aktiviert, wobei
zuerst der Schieber (6) und anschließend mit einer kleinen Verzögerung das Transportband
aktiviert wird. Vor Arbeitsbeginn Schieberstellung A-G vorwählen (s. Seite 11).
Bedienungselemente
(1) Regler zur Geschwindigkeitseinstellung des Transportbandes
(2) Regler zur Geschwindigkeitseinstellung der Streuteller
(3) Rücklaufleitung
(4) Druckleitung
(5) Ventilbetätigung für Transportband und Schieber
Stellung ON:
Stellung O:
Stellung CLOSE GATE: Schieber wird geschlossen, solange Schalter betätigt bleibt
(6) Schieber (siehe Seite 12 – Abb. 5)
(7) Leitblech (siehe Seite 13 – Abb. 6)
(8) Stromanschluss
- hydraulische Steuerung
O N
5
2
1
- 10 -
Schieber geht auf, mit Verzögerung läuft das Transportband an
Transportband ausschalten, Schieber bleibt geöffnet
0
C LO SE G ATE
3
4

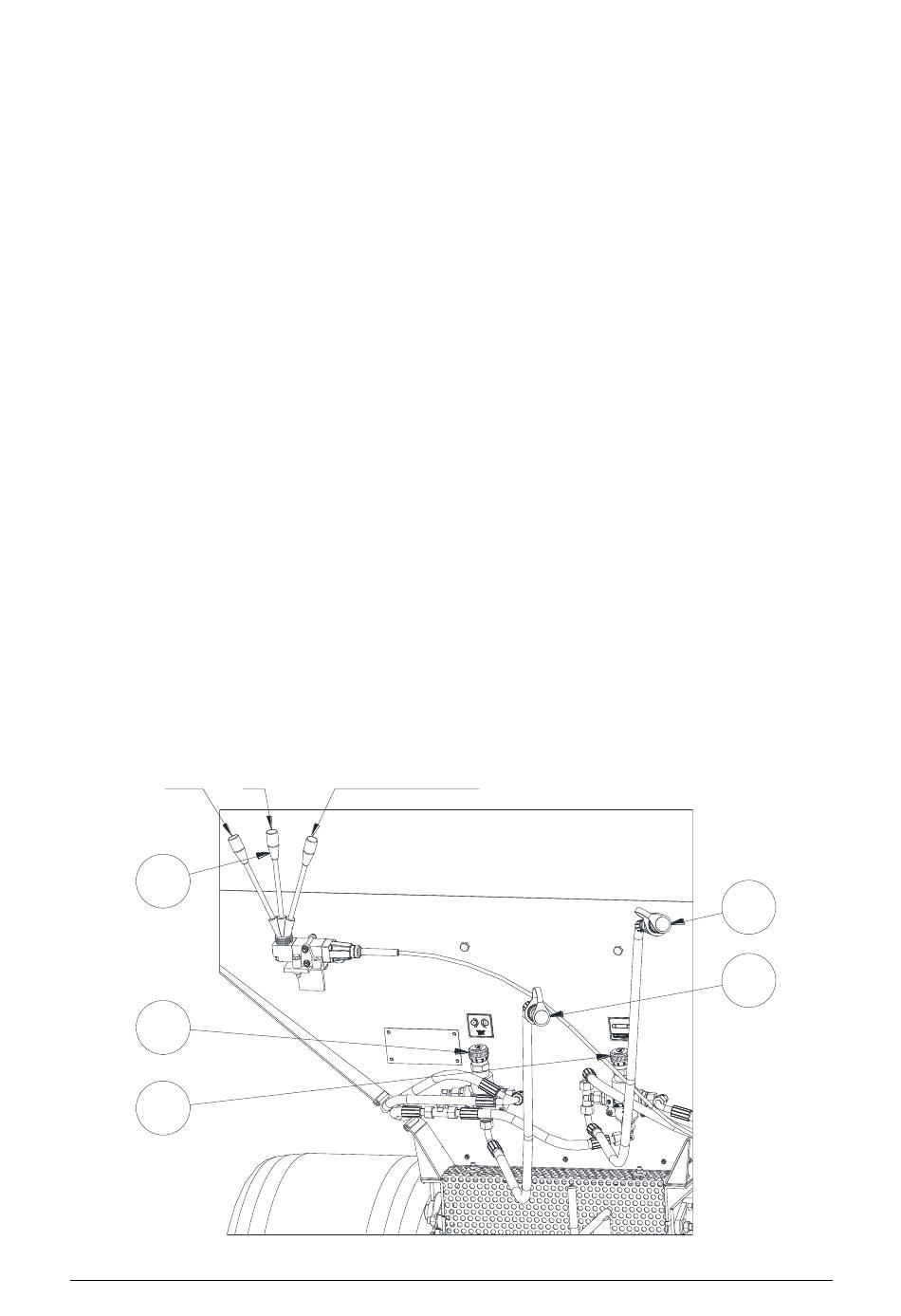

Abb. 2: Bedienungselemente
DS1600
