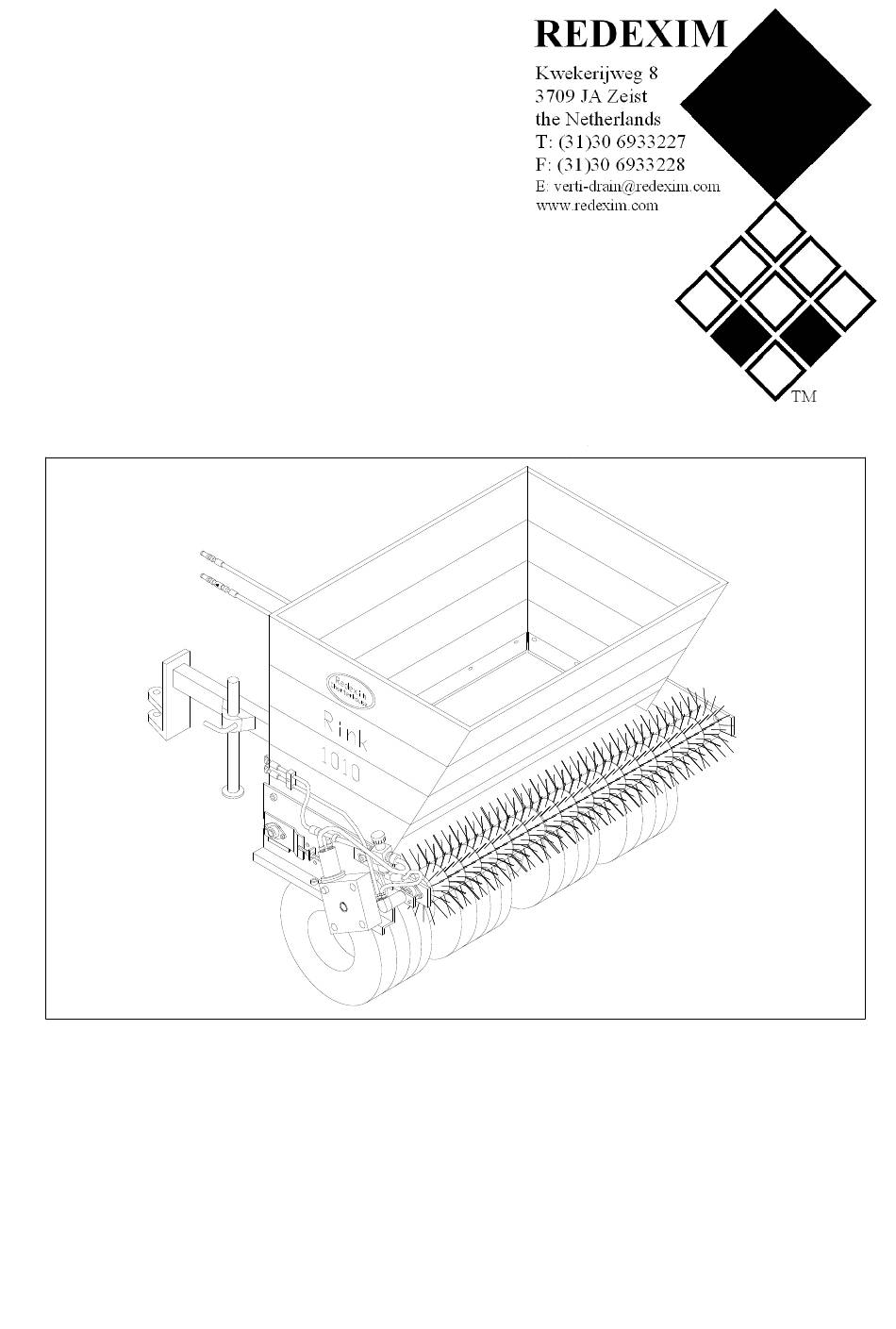

- Seite 1 BEDIENUNGSANLEITUNG UND TEILELISTE RINK Model 1005/1010 Serien Nummer: ACHTUNG: IM HINBLICK AUF DIE SICHERE VERWENDUNG DER MASCHINE UND OPTIMALE ERGEBNISSE IST ES UNERLÄSSLICH, DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG ZU LESEN, BEVOR DAS RINK IN BETRIEB GENOMMEN WIRD. 0948 German 933.120.410...
-
Seite 2: Inhaltsverzeichnis
I N H A L T S V E R Z E I C H N I S Inhalt Seite Sicherheitsvorschriften............... 3, 4 Kurzbeschreibung ............... Technische Daten ................ Erste Inbetriebnahme ..............Bedienung ..................* Vor jeder Fahrt ................* An- und Abhängen............... * Beladen.................. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN RINK 1005/ 1010 (1) Der ist ausschließlich zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel oder ähnlichem gebaut. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko trägt allein der Benutzer. -
Seite 4: Kurzbeschreibung
Alterung austauschen. Die Austauschschlauchleitungen müssen den technischen Anforderungen des Geräteherstellers entsprechen. (11) Die zulässige Stützlast des Zugfahrzeugs ist zu beachten. (12) Am Topdresser RINK 1005/1010 entsteht in unmittelbarer Nähe der Bürstenwalze ein Geräusch von 74 dB (a). Altöl gefährdet die Umwelt; bitte umweltgerecht entsorgen... -
Seite 5: Technische Daten
Der RINK 1005/ 1010 dient zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel oder ähnlichem. Die Streueinrichtung des Topdressers wird über ein Getriebe mit Hydraulikmotor für Transportband und einen Hydraulikmotor für die Bürstenwalze angetrieben. Die Drehzahl des Hydraulikmotors für das Transport-band ist über einen Mengenregler stufenlos regulierbar. -
Seite 6: Bedienung
* Falls der Streuer auf öffentlichen Straßen benutzt werden soll (nur mit TÜV-Gutachten möglich): - Beleuchtungsanlage prüfen. * Nach der ersten Belastungsfahrt - Radmuttern nachziehen. - Radnabenspiel, prüfen und ggf. einstellen lassen. - Reifendruck prüfen. BEDIENUNG Vor jeder Fahrt - Streuer auf äußerlich erkennbare Schäden prüfen, Schäden beheben. - Reifendruck prüfen. -
Seite 7: An- Und Abhängen
An- und Abhängen - Streuer an Zugfahrzeug anhängen. - Hydraulikanschluß herstellen: Druckleitung unten liegend, Rückleitung oben liegend. Ölumlauf ist erforderlich. Ab Werk ist das Hydrauliksystem mit der Bio-Hydraulikflüssigkeit CG 46 gefüllt. - Bei Externer Ölversorgung Aufsteckpumpe auf Zapfwellenansatz des Schleppers stecken und mit Hilfe der angebauten Drehmomentstütze gegen Verdrehen sichern (Zapfwellendrehzahl ca. -
Seite 8: Pflege Und Wartung
Die Bürstenwalzengeschwindigkeit läßt sich nur durch die Schlepperdrehzahl regulieren. 1 Regler zur Geschwindigkeitseinstellung des Transportbandes: Skaleneinteilung 0 bis 10 Streudicke einstellen: Die Streudicke (mm) ist abhängig von - der Geschwindigkeit des Zugfahrzeugs - der Geschwindigkeit des Transportbandes (Regler) Gewünschte Streudicke vor Arbeitsbeginn auf festem Untergrund einstellen. Regler für Transportbandgeschwindigkeit auf den gewünschten Wert einstellen PFLEGE und WARTUNG Streuer abschmieren (alle 50 Betriebsstunden) -
Seite 9: Ölwechsel Am Transportbandgetriebe (Alle 2 Jahre)
1 Lager auf beiden Seiten der Bürstenwalze 2 Lager auf beiden Seiten der hinteren Transportwelle 3 Lager auf beiden Seiten der vorderen Transportwelle 4 Lager an beiden Laufachsen Lager ohne Schmiernippel sind wartungsfrei. PFLEGE und WARTUNG Ölwechsel am Transportbandgetriebe (alle 100 Betriebsstunden) - Einfüllschraube (1) herausschrauben. -
Seite 10: Achse Warten (Alle 100 Betriebsstunden)
- Ablaßschraube (2) auf der Innenseite unten lösen und Öl ablassen. - Ablaßschraube mit neuer Dichtung wieder einschrauben. - 0.6 l Öl SAE 120 bis 140 einfüllen. - Einfüllschraube mit neuer Dichtung wieder einschrauben. Achse warten (alle 100 Betriebsstunden) Wartungsarbeiten an der Achse dürfen nur von autorisiertem Fachpersonal ausgeführt werden. -
Seite 11: Transportband Spannen (Bei Durchrutschen)
Transportband spannen (bei Durchrutschen) - Kontermutter (1) lösen. - Mutter (2) , auf beiden Seiten gleichmäßig, im Uhrzeigersinn drehen. - Kontermutter wieder anziehen. Zu starkes Spannen verkürzt die Lebensdauer des Transportbandes. PFLEGE und WARTUNG Transportband aus- und einbauen - Beidseits Schrauben (1) lösen und Chassis entfernen. - Bürstenwalze durch lösen der Schrauben (2) entfernen. -
Seite 12: Transportband Spannen Nach Einbau
- Seitenteil (5) mit Spannlager (6) abziehen. - Transportband entnehmen. Der Einbau erfolgt in umgekehrter Reihenfolge. PFLEGE und WARTUNG Transportband spannen nach Einbau - Transportband beidseitig und gleichmäßig mit den zwei Zugschrauben spannen, bis die markierte Länge auf 487 mm gedehnt ist (Achsabstand). - Transportband ca. - Seite 13 - Bio-Hydrauliköl CG 46 bis Schauglasmitte (3A) einfüllen. - Einfüllstutzen wieder einschrauben. Bitte beachten: Dies ist ein geschlossener Hydraulikkreislauf. Um dennoch eventuellen Verunreinigungen vorzubeugen, muß der Rücklauffilter (4A) alle 100 Betriebsstunden ersetzt werden. Parts list RINK 1005/ 1010 ( Nur die wichtigste Teile werden genennt) Ersatzteilbestellung...
-
Seite 14: Ersatzteilliste
Damit Ihre Ersatzteilbestellung schnell bearbeitet werden kann, sollten Sie bei jeder Bestellung unbedingt folgende Daten angeben. - Fahrgestell- bzw. Identnummer - Baujahr (wenn vorhanden) - Teilenummer aus der jeweiligen Ersatzteilliste - Benennung - Bestellnummer Bestellbeispiel: 529413 1994 Transportband 10524 Fahrgestell-Nr. Baujahr Teile-Nr.
