Betrie
ebsanle
®
Rink
k
Mod
dell H
H1500
Seri
iennu
umme
Übersetz
zung der u
Betriebs
sanleitung
ACHT
TUNG:
Zur Ge
ewährleis
Ergeb
bnisse les
sen Sie d
H1500
0 unbedin
ngt aufme
itung u
nd Teile
0
er:
rsprünglic
hen
stung ein
es sicher
iese Betr
erksam d
1703 Hu
eliste
Kwek
3709J
The N
T: (31
F: (31
E:
www.
ren Betrie
ebs der M
riebsanle
itung vor
durch.
ungarian 933
3.120.424
erijweg 8
JA Zeist
Netherlands
)306933227
7
)306933228
8
ver
rti-drain@re
edexim.com
redexim.com
m
Maschine
e und opti
Gebrauc
ch der Rin
maler
nk
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Redexim Rink H1500
Inhaltszusammenfassung für Redexim Rink H1500
-
Seite 1: Betriebsanleitung Und Teileliste
H H1500 The N Netherlands T: (31 )306933227 F: (31 )306933228 rti-drain@re edexim.com Seri iennu umme www. redexim.com Übersetz zung der u rsprünglic Betriebs sanleitung ACHT TUNG: Zur Ge ewährleis stung ein es sicher ren Betrie ebs der M... -
Seite 2: Eg - Konformitätserklärung
G - KON NFORMIT TÄTSER RKLÄR RUNG Übe ereinstimmu ungsbesche einigung des s Hersteller rs (oder Imp porteurs) für NK Walzen nstreuer H H1500 r Unterzeich hner k Spezialm maschinen GmbH 279 Amtzell utschland/G Germany erkl ärt hiermit, , dass die nachstehe end spezifiz zierte Masc... -
Seite 3: Inhaltsverzeichnis
I N H A L T S V E R Z E I C H N I S Betriebsanleitung und Teileliste ................1 EG - KONFORMITÄTSERKLÄRUNG ............... 2 SICHERHEITSVORSCHRIFTEN ................4 SICHERHEITSVORSCHRIFTEN ................5 KURZBESCHREIBUNG..................... 6 ... -
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Der RINK Walzenstreuer H1500 ist ausschließlich zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel, Gummigranulat oder ähnlichem gebaut. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko trägt allein der Benutzer. ... -
Seite 5: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Die zulässige Stützlast des Zugfahrzeuges ist zu beachten. Vor dem Anfahren Nahbereich kontrollieren und auf ausreichende Sicht achten. Während des Betriebs darf sich niemand im Gefahrenbereich des Streuers aufhalten, da Verletzungsgefahr durch rotierende Teile und fortgeschleuderte Fremdkörper besteht. ... -
Seite 6: Kurzbeschreibung

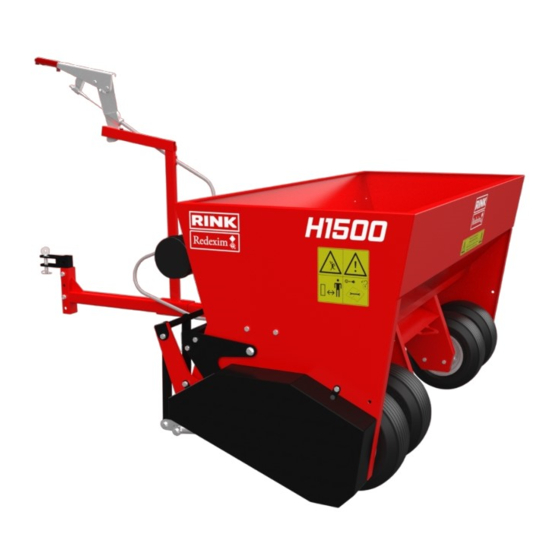

KURZBESCHREIBUNG Der RINK Walzenstreuer H1500 dient zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel, Gummigranulat oder ähnlichem. Streueinrichtung RINK Walzenstreuer H1500 wird über einen Keilriemen angetrieben. Die Streudicke bzw. Streumenge wird über einen mechanischen Schieber eingestellt. Das Streugut kann somit genau dosiert werden. -
Seite 7: An- Und Abhängen
An- und Abhängen Um das beste Streuergebnis zu erhalten muss der RINK Walzenstreuer H1500 möglichst parallel zum Untergrund angehängt werden. Dazu muss wie folgt vorgegangen werden: Durch Demontieren der Schraube (7) und der Mutter (8) lässt sich die Deichsel (1) auf die benötigte Länge herausziehen. -
Seite 8: Fahren
FAHREN Bedienungselemente Die Streuwalze und der Schieber werden wie folgt betätigt: In der unteren Stellung ist die Steckhebelbremse (1) vollständig gelöst (Keilriemen muss entspannt sein) und es erfolgt kein Antrieb der Streuwalze. Der Schieber ist geschlossen. Mit dem Federstecker (2) kann die Schieberöffnung eingestellt werden. (s. Seite 9) Zum Einschalten der Streuwalze und zum Öffnen des Schiebers, Steckhebelbremse (1) in Pfeilrichtung nach oben ziehen. -
Seite 9: Streuen
STREUEN Streudicke einstellen Gewünschte Streudicke vor Arbeitsbeginn auf festem Untergrund einstellen. Die Streudicke bzw. Streumenge ist abhängig von der Fahrgeschwindigkeit des Zugfahrzeuges und der Schieberöffnung. Diese kann mit dem Federstecker (2) in verschiedene Positionen eingestellt werden. Um möglichst viel Streumaterial auszubringen wird der Federstecker (2) in die obere Stellung (X) gesteckt, der Schieber ist ganz geöffnet. -
Seite 10: Pflege Und Wartung
PFLEGE und WARTUNG Allgemeine Hinweise RINK Walzenstreuer H1500 regelmäßig auf fehlerhafte Teile untersuchen. Lager mit Mehrzweckfett abschmieren (alle 50 Betriebsstunden) Zum Schmieren der Lager (3) Schutzhaube (1) durch Lösen der Schrauben (2) entfernen. (4) Lager auf beiden Seiten der Streuwalze (5) Lager auf beiden Seiten der Antriebswelle (6) Lager auf beiden Seiten der Laufachse Abb. -
Seite 11: Riemenantrieb
Riemenantrieb Beim Streuen kann es zu einem Durchrutschen des Keilriemens (3) kommen. Um den Riemen wieder zu spannen muss die Zugfeder (7) wie folgt nachgestellt werden. Fixierschraube (5) in eine andere Position (V) des Federhebels (6) schrauben und die Zugfeder (7) einhängen. Am Riemenspanner (4) kann die Zugfeder (7) ebenfalls nachgestellt werden (W). -
Seite 12: Problembehebung
Problembehebung Problem Ursache Lösung Streuwalze dreht sich Riemen defekt Riemenantrieb überprüfen nicht (s. Seite 11) Zugfeder des Riemenantriebs Zugfeder austauschen (s. Seite 11) defekt Schieber öffnet sich Schieberöffnung zu klein. Position des Federsteckers nicht oder zu wenig verändern (s. Seite 9) Schiebergestänge sitzt fest. -
Seite 13: Sonderausstattung
SONDERAUSSTATTUNG Zusatzbürste (zum Einarbeiten des Streumaterials) Durch den Anbau der Zusatzbürste am RINK Walzenstreuer H1500 kann das Streumaterial in einem Arbeitsgang gestreut und eingearbeitet werden: Einkerbungen (Z) am Streuer mit Ø 6,5mm abbohren und Anschlagplatte (2) mit den mitgelieferten Schrauben (7) und Muttern (10) montieren. Bürstenhebel (1) mit den mitgelieferten Schrauben (5), Spannscheiben (11) und Muttern (8) beidseitig so montieren, dass er sich spielfrei bewegen lässt. -
Seite 14: Bedienung Zusatzbürste
Bedienung Zusatzbürste Zum Einarbeiten des Streumaterials Zusatzbürste nach unten klappen. Bürste muss bei Transportfahrten und beim Rückwärtsfahren angehoben werden! Bürste oben Bürste unten Abb. 8: Bedienung Zusatzbürste Austausch der Kehrleiste Je nach Belastung und Einsatzzeit des RINK Walzenstreuers H1500 kann die Kehrleiste (3) (s.
