Seite 1

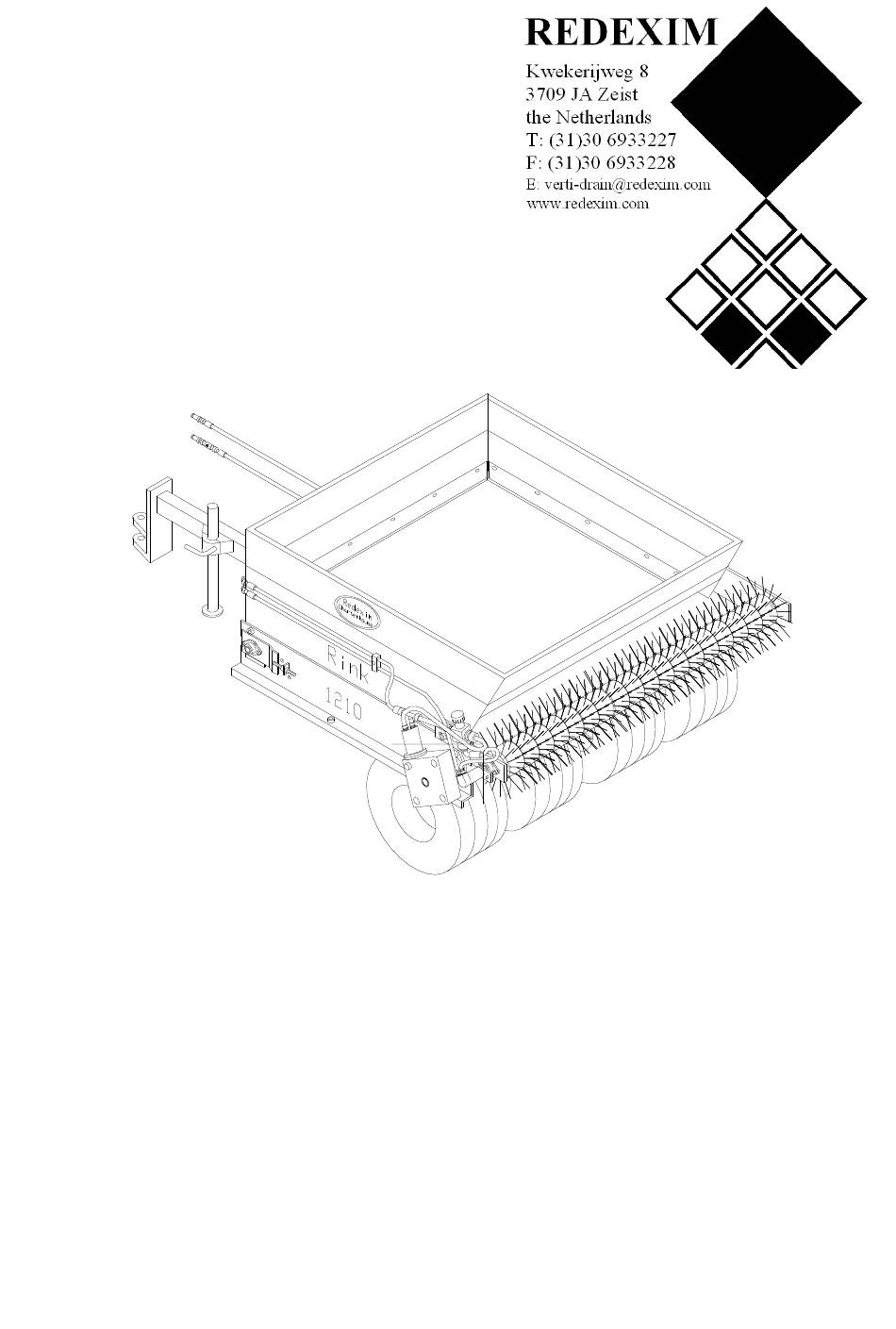

BEDIENUNGSANLEITUNG UND TEILELISTE RINK Model 1205 & 1210 Serien Nummer: ACHTUNG: IM HINBLICK AUF DIE SICHERE VERWENDUNG DER MASCHINE UND OPTIMALE ERGEBNISSE IST ES UNERLÄSSLICH, DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG ZU LESEN, BEVOR DAS RINK IN BETRIEB GENOMMEN WIRD. 0948 German 933.120.410...
I N H A L T S V E R Z E I C H N I S Inhalt Seite Sicherheitsvorschriften............... 3, 4 Kurzbeschreibung ............... Technische Daten ................ Erste Inbetriebnahme ..............Bedienung ..................* Vor jeder Fahrt ................* An- und Abhängen ..............* Beladen..................
SICHERHEITSVORSCHRIFTEN RINK 1205/ 1210 (1) Der ist ausschließlich zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel oder ähnlichem gebaut. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko trägt allein der Benutzer.
Seite 4
Alterung austauschen. Die Austauschschlauchleitungen müssen den technischen Anforderungen des Geräteherstellers entsprechen. (11) Die zulässige Stützlast des Zugfahrzeugs ist zu beachten. (12) Am Topdresser RINK 1205/1210 entsteht in unmittelbarer Nähe der Bürstenwalze ein Geräusch von 74 dB (a). Altöl gefährdet die Umwelt; bitte umweltgerecht entsorgen...

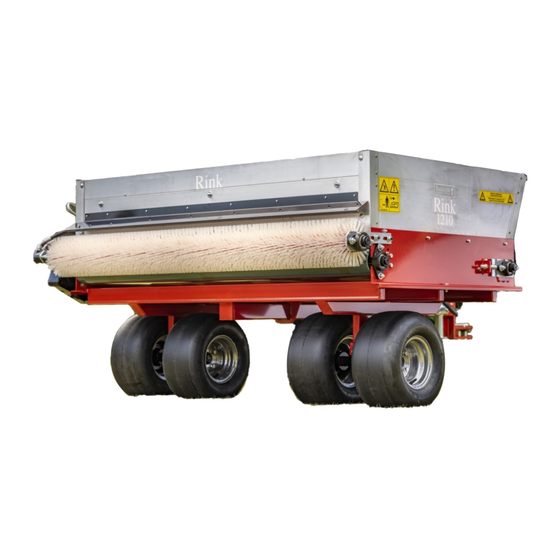

KURZBESCHREIBUNG Der RINK 1205/1210 dient zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel oder ähnlichem. Die Streueinrichtung des Topdressers wird über ein Getriebe mit Hydraulikmotor für Transportband und einen Hydraulikmotor für die Bürstenwalze angetrieben. Die Drehzahl des Hydraulikmotors für das Transport-band ist über einen Mengenregler stufenlos regulierbar.
ERSTE INBETRIEBNAHME * Falls der Streuer auf öffentlichen Straßen benutzt werden soll (nur mit TÜV-Gutachten möglich): - Beleuchtungsanlage prüfen. * Nach der ersten Belastungsfahrt - Radmuttern nachziehen. - Radnabenspiel, prüfen und ggf. einstellen lassen. - Reifendruck prüfen. BEDIENUNG Vor jeder Fahrt - Streuer auf äußerlich erkennbare Schäden prüfen, Schäden beheben.
BEDIENUNG An- und Abhängen - Streuer an Zugfahrzeug anhängen. - Hydraulikanschluß herstellen: Druckleitung unten liegend, Rückleitung oben liegend. Ölumlauf ist erforderlich. Ab Werk ist das Hydrauliksystem mit der Bio-Hydraulikflüssigkeit CG 46 gefüllt. - Bei Externer Ölversorgung Aufsteckpumpe auf Zapfwellenansatz des Schleppers stecken und mit Hilfe der angebauten Drehmomentstütze gegen Verdrehen sichern (Zapfwellendrehzahl ca.
STREUEN Bedienungselemente: Die Bürstenwalzengeschwindigkeit läßt sich nur durch die Schlepperdrehzahl regulieren. 1 Regler zur Geschwindigkeitseinstellung des Transportbandes: Skaleneinteilung 0 bis 10 Streudicke einstellen: Die Streudicke (mm) ist abhängig von - der Geschwindigkeit des Zugfahrzeugs - der Geschwindigkeit des Transportbandes (Regler) Gewünschte Streudicke vor Arbeitsbeginn auf festem Untergrund einstellen.
PFLEGE und WARTUNG Streuer abschmieren (alle 50 Betriebsstunden) Mit Mehrzweckfett abschmieren: 1 Lager auf beiden Seiten der Bürstenwalze 2 Lager auf beiden Seiten der hinteren Transportwelle 3 Lager auf beiden Seiten der vorderen Transportwelle 4 Lager an beiden Laufachsen (nur für 1210) Lager ohne Schmiernippel sind wartungsfrei.
PFLEGE und WARTUNG Ölwechsel am Transportbandgetriebe (alle 100 Betriebsstunden) - Einfüllschraube (1) herausschrauben. - Ablaßschraube (2) auf der Innenseite unten lösen und Öl ablassen. - Ablaßschraube mit neuer Dichtung wieder einschrauben. - 0.6 l Öl SAE 120 bis 140 einfüllen. - Einfüllschraube mit neuer Dichtung wieder einschrauben.
PFLEGE und WARTUNG Bürstenwalzenabstand einstellen (nach Bedarf) - Zwei Schrauben (1) auf beiden Seiten der Bürstenwalze lösen. - Bürstenwalze verschieben, bis Bürstenwalze das Transportband leicht berührt. - Schrauben (1) wieder anziehen. Transportband spannen (bei Durchrutschen) - Kontermutter (1) lösen. - Mutter (2) , auf beiden Seiten gleichmäßig, im Uhrzeigersinn drehen. - Kontermutter wieder anziehen.
PFLEGE und WARTUNG Externe Ölversorgung Ölwechsel an der Aufsteckpumpe (alle 100 Betriebsstunden) - Einfüllschraube (1) herausschrauben. - Ablaßschraube (2) unten lösen und Öl ablassen. - Ablaßschraube mit neuer Dichtung wieder einschrauben. - Öl SAE 90 bis zur Höhe des Schauglases (3) einfüllen. - Einfüllschraube mit neuer Dichtung wieder einschrauben PFLEGE und WARTUNG Externe Ölversorgung...
Parts list RINK 1205/1210 ( Nur die wichtigste Teile werden genennt) Ersatzteilbestellung Damit Ihre Ersatzteilbestellung schnell bearbeitet werden kann, sollten Sie bei jeder Bestellung unbedingt folgende Daten angeben. - Fahrgestell- bzw. Identnummer - Baujahr (wenn vorhanden) - Teilenummer aus der jeweiligen Ersatzteilliste...
