Originalbetriebsanleitung

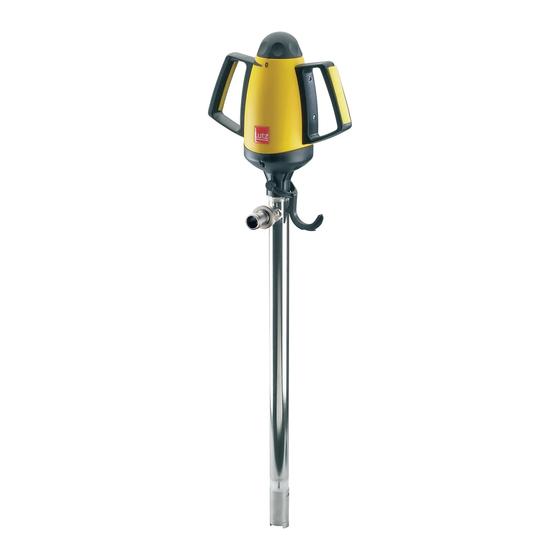

fasspumpe Lutz B2 adBlue
DurchfLusszähLer Tr adBlue
GB
Operating Instructions
Drum pump Lutz B2 adBlue
fLOw meTer Tr adBlue
Vor Inbetriebnahme Betriebsanleitung lesen!
Read this operating instructions before start up!
Für künftige Verwendung aufbewahren.
To be retained for future reference.
3–
®
®
3–2
®
®
DE
IP24


Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für lutz B2 AdBlue

Inhaltszusammenfassung für lutz B2 AdBlue

  • Seite 1 Originalbetriebsanleitung 3– fasspumpe Lutz B2 adBlue ® DurchfLusszähLer Tr adBlue ® Operating Instructions 3–2 Drum pump Lutz B2 adBlue ® fLOw meTer Tr adBlue ® Vor Inbetriebnahme Betriebsanleitung lesen! Read this operating instructions before start up! Für künftige Verwendung aufbewahren. To be retained for future reference. IP24...
  • Seite 2 Bild / Fig. 1 Bild / Fig. 2 Bild / Fig. 3 Bild / Fig. 4...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis A. Fasspumpe Lutz B2 AdBlue ® ........................4 Allgemeine Sicherheitshinweise ........................4 . Bestimmungsgemäße Verwendung ......................4 2. Lieferumfang ..............................5 2. Baujahr..............................5 3. Bedienung ..............................5 3. Pumpe ohne Drehzahlsteller .........................5 3.. Netzspannung ..........................5 3..2 Ein-/Ausschalter ........................5 3..3 Überlastung des Motors ......................5 3..4 Abschaltung ..........................5...

  • Seite 4: Fasspumpe Lutz B2 Adblue

    . Die Pumpe ist nicht explosionsgeschützt. Seite 12). Die Pumpe darf nicht in explosionsgefährdeter Um- Die Pumpe Lutz B2 AdBlue dient nur zum Betanken von gebung verwendet werden. AdBlue. AdBlue ist eine nicht toxische, wasserklare, 2. Es dürfen keine brennbaren Flüssigkeiten gefördert synthetisch hergestellte Lösung und wird als Reduktions-...

  • Seite 5: Lieferumfang

    2. Lieferumfang 3.2 Pumpe mit Drehzahlsteller Überprüfen Sie die Artikel beim Auspacken darauf, 3.2.1 Netzspannung dass Die auf dem Typenschild aufgeführte Spannung muss • keine äußeren Beschädigungen durch den Transport mit der Netzspannung übereinstimmen. festzustellen sind, • die gelieferten Artikel einschließlich Zubehör Ihrem Warnung! Auftrag entsprechen, Bei Einstecken des Netzsteckers kann die Pumpe...

  • Seite 6: Durchflusszähler Tr Adblue

    B. Durchflusszähler TR AdBlue Durch die werksseitige Kalibrierung enthalten die Sum- menspeicher Total und Sum 9 bereits Werte bei der 1. Funktion Auslieferung. Der Durchflusszähler dient zur problemlosen Messung Die Summenspeicher bleiben auch bei Batteriewechsel von Flüssigkeitsvolumen für den ungeeichten Bedarf. erhalten.

  • Seite 7: Bedienung

    3. Bedienung 3.1 Einschalten des Durchflusszählers Bedienung Anzeige Der zuletzt gemessene Wert wird angezeigt Bei Beginn des Zapfvorgangs (erkannter Durchfluss) wird vom zuletzt gemessenen Wert ausgehend automatisch weitergezählt. 3.2 Rücksetzen zur neuen Messwertaufnahme Bedienung Anzeige 3.3 Anzeige einer Teilsumme Durch Betätigen der Tasten   wird zwischen Total und den Teilsummen  bis 9 durchgewechselt. Bedienung Anzeige...

  • Seite 8: Rücksetzen Der Teilsummen -9 (Ab Ser.nr. 023-0000 2000)

    3.4 Rücksetzen der Teilsummen 1-9 (ab Ser.Nr. 0213-00100 2000) Bedienung Anzeige Gleichzeitig für ca. 5 Sekunden betätigen 3.5 Hinweise zur Messgenauigkeit Der Durchflusszähler erkennt funktionsbedingt die vorbeiströmende Flüssigkeitsmenge und ist werkseitig für die Verwendung mit AdBlue vorkalibriert. Die höchste Messgenauigkeit wird bei Abgabe mit konstanter Förderleistung erreicht.

  • Seite 9: Kalibrierung Ändern Und Speichern

    Kalibrierung ändern und speichern Angezeigten Wert auf abgefüllten Wert ändern Bedienung Anzeige oder Ermittelten Wert speichern Gleichzeitig für ca. 5 Sekunden betätigen 3.6.2 Kalibrierfaktor ändern (ab Ser.Nr. 0213-00100 2000) Voraussetzung: Die Teilmenge wurde auf 0.00 zurückgesetzt. Umschalten in den Kalibriermodus Bedienung Anzeige Gleichzeitig für ca.

  • Seite 10: Umstellen Der Maßeinheit Zwischen Liter Und Us-Gallonen

    3.7 Umstellen der Maßeinheit zwischen Liter und US-Gallonen (ab Ser.Nr. 0213-00100 2000) Die Maßeinheit kann nur indirekt über den Kalibrierfaktor umgestellt werden. Voraussetzung: Die Teilmenge wurde auf 0.00 zurückgesetzt. Umschalten in den Kalibriermodus Bedienung Anzeige Gleichzeitig für ca. 5 Sekunden betätigen Umrechnen Multiplizieren Sie den angezeigten Kalibrierfaktor mit dem Umrechnungsfaktor für die benötigte Maßeinheit: Umstellung von:...

  • Seite 11: Ausschalten Des Durchflusszählers

    3.8 Ausschalten des Durchflusszählers 3.9.2 Rücksetzen der Total-Summen Durch längeres Betätigen (ca. 5 Sekunden) der Taste . Lösen Sie die vier Schrauben an der Rückseite des Start wird der Durchflusszähler ausgeschaltet. Ist der Durchflusszählers. Durchflusszähler länger als 90 Sekunden inaktiv, schaltet 2.
  • Seite 12 Tabelle 1 Pumpe ohne Drehzahlsteller Pumpe mit Drehzahlsteller Werkstoff Pumpwerk Tauchrohr- 32 mm 32 mm 32 mm 32 mm durchmesser max. Schlauchanschluss G  AG G  AG G  AG G  AG Tauchtiefe 000 mm 50 mm 000 mm 50 mm Fördermenge max.
  • Seite 13 Table of Contents A. Drum pump Lutz B2 AdBlue .........................4 General safety information ...........................4 . Proper use ..............................4 2. Scope of supply ............................5 2. Year of construction .........................5 3. Operation ..............................5 3. Pump without speed controller ......................5 3.. . Power supply .........................5 3..2 .

  • Seite 14: Drum Pump Lutz B2 Adblue

    A. Drum pump Lutz B2 AdBlue 1. Proper use The drum pump Lutz B2 AdBlue is a sealless, vertical General safety information centrifugal pump (see table 1, page 22). The operator must read the operating instructions The mains-powered motors have double insulation and before starting the pump and follow these are splash proof (IP 24) (see table 2, page 22).

  • Seite 15: Scope Of Supply

    2. Scope of supply 3.2 Pump with speed controller When unpacking the goods, check the articles that: 3.2.1 Power supply • there is no visible damage from transporting The voltage specified on the rating plate must match that • the shipped articles, including accessories, are the provided by the mains supply.

  • Seite 16: Flow Meter Tr Adblue

    B. Flow meter TR AdBlue Due to the calibration fixed by the manufacturer the sum memory Total and Sum 9 already comprise values 1. Function when supplied. The flow meter is used for smoothly measuring liquid The sum memory device is not cleared during battery volumes where gauging metering is not required.

  • Seite 17: Operation

    3. Operation 3.1 Starting the flow meter Operation Display The last volume measured is indicated in the display When starting the dispensing process (accountable flow rate), counting will be automatically continued from the las counted volume. 3.2 Resetting to record a dispensing process Operation Display 3.3 Displaying a subtotal...

  • Seite 18: Reset Of Subtotals -9 (From Serial No. 023-0000 2000)

    3.4 Reset of subtotals 1-9 (from serial no. 0213-00100 2000) Operation Display At the same time press for approx. 5 seconds 3.5 Directions of measuring accuracy Due to its construction the flow meter counts the volume of the liquid flowing through being calibrated for use with AdBlue.

  • Seite 19: Change Calibration Factor (From Serial No. 023-0000 2000)

    Change calibration and memorise Change the volume displayed to the volume which has been filled Operation Display Memorise volume detected At the same time press for approx. 5 seconds 3.6.2 Change calibration factor (from serial no. 0213-00100 2000) Requirement: The partial quantity has been reset to 0.00. Switching into calibration mode Operation Display...

  • Seite 20: Changing The Unit Of Measurement Between Litres And Us-Gallons (From Serial No. 023-0000 2000)

    3.7 Changing the unit of measurement between litres and US-gallons (from serial no. 0213-00100 2000) The unit of measurement can only be changed indirectly via the calibration factor. Requirement: The partial quantity has been reset to 0.00. Switching into calibration mode Operation Display At the same time press for approx.

  • Seite 21: Interruption Of The Flow Meter

    3.8 Interruption of the flow meter 3.9.2 Resetting the totals The flow meter is switched off by pressing the Start . Remove the 4 screws at the back-side of the flow key for about 5 seconds. The flow meter switches off meter.
  • Seite 22 Table 1 Pump without speed controller Pump with speed controller Material pump tube Immersion tube 32 mm 32 mm 32 mm 32 mm diameter max. Hose connection G  AG G  AG G  AG G  AG Immersion depth 000 mm ,50 mm 000 mm...

  • Seite 23: Declaration Of Conformity

    DIN 45635 DIN 45635 Dokumentationsbevollmächtigter: Person authorised to compile the technical fi le: Herr Matthias Röhl, Lutz Pumpen GmbH, Erlenstraße 5-7, D-97877 Wertheim Mr. Matthias Röhl, Lutz Pumpen GmbH, Erlenstraße 5-7, D-97877 Wertheim Wertheim, 29.12.2009 Wertheim, 29.12.2009 Jürgen Lutz, Geschäftsführer...
  • Seite 24 Lutz pumpen Gmbh Erlenstraße 5-7 D-97877 Wertheim Tel. (0 93 42) 8 79-0 Fax (0 93 42) 87 94 04 e-mail: info@lutz-pumpen.de http://www.lutz-pumpen.de Technische Änderungen vorbehalten. 08/0 Subject to technical changes. Best.-Nr. 0698-20 Printed in Germany / Dru.
