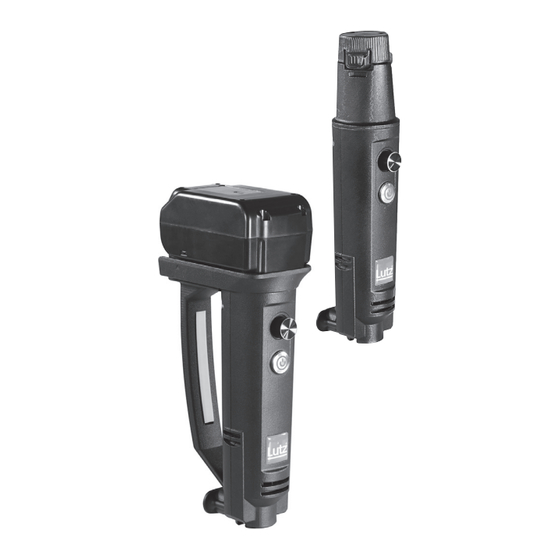

- Seite 1 Originalbetriebsanleitung MOTOR B1 BATTERY MOTOR B2 BATTERY Vor Inbetriebnahme Betriebsanleitung lesen! Für künftige Verwendung aufbewahren.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung ........................... 4 1.1 Begriffe ............................... 4 1.2 Zielgruppen ............................4 1.3 Mitgeltende Dokumente ........................4 1.4 Warnhinweise und Symbole ....................... 5 1.5 Aktueller Stand ........................... 5 1.6 Copyright ............................5 2. Sicherheit ..............................6 2.1 Allgemeine Sicherheitshinweise......................6 2.2 Bestimmungsgemäße Verwendung .................... -
Seite 4: Zu Dieser Anleitung
Tab. 1: Zielgruppen und ihre Aufgaben 1.3 Mitgeltende Dokumente Dokument Zweck Betriebsanleitung Pumpwerke B1/B2 Sicherer und sachgemäßer Einsatz des Pumpwerks Betriebsanleitung Battery 10,8 V und Battery 21,6 V Sicherer und sachgemäßer Einsatz des Akkus Betriebsanleitung Ladegerät Sicherer und sachgemäßer Einsatz des Ladegerätes... -
Seite 5: Warnhinweise Und Symbole
Information / Empfehlung ► Handlungsanleitung → Querverweis Voraussetzung Tab. 4: Symbole und Bedeutung 1.5 Aktueller Stand Den aktuellen Stand dieser Betriebsanleitung finden Sie unter www.lutz-pumpen.de. 1.6 Copyright Der Inhalt und die Bilder dieser Betriebsanleitung sind urheberrechtlich durch Lutz Pumpen GmbH geschützt. -
Seite 6: Sicherheit
2. Sicherheit Der Hersteller haftet nicht für Schäden aufgrund Nichtbeachtung der Gesamtdokumentation, insbesondere für Schäden aufgrund Nichtbeachtung der Betriebsanleitung. 2.1 Allgemeine Sicherheitshinweise Folgende Bestimmungen vor Ausführung sämtlicher Tätigkeiten beachten. Produktsicherheit Der Motor ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch sind bei seiner Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. -
Seite 7: Pflichten Des Personals
Personalqualifikation • Dieses Gerät darf nicht von Kindern benutzt werden. Es kann benutzt werden von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 8: Bestimmungsgemäße Verwendung
• Beim Arbeiten an Motor oder Pumpwerk grundsätzlich den Akku vom Motor entfernen. • Nur die von Lutz vorgesehen Akkus und Ladegeräte verwenden, um Schäden am Motor zu vermeiden. • Darauf achten, dass keine Feuchtigkeit in den Motor bzw. Akku gelangt. -
Seite 9: Vermeidung Von Naheliegendem Missbrauch (Beispiele)
Wenn das Produkt und mitgeliefertes Zubehör für andere Zwecke als den bestimmungsgemäßen Zweck verwendet werden, dann muss der Nutzer die Eignung und Zulässigkeit auf eigene Verantwortung prüfen. Für eine vom Hersteller nicht schriftlich bestätigte Verwendung ist die Haftung des Herstellers ausgeschlossen. Der Hersteller haftet nicht für Folgen unsachgemäßer Behandlung, Verwendung, Wartung, Instandsetzung und Bedienung des Gerätes sowie normaler Abnutzung. -
Seite 10: Kennzeichnung
2.4 Kennzeichnung Bild 1: Typenschild Motor 1 Typ 2 Seriennummer des Motors 3 Baujahr des Motors (letzten zwei Stellen der Seriennummer; z. B. -18 für 2018) 4 CE-Kennzeichnung Bild 2: Typenschild Akku 1 Typ 2 Elektrische Daten 3 XXXX = Monat und Baujahr; z.B. 0618 = Juni 2018 4 CE-Kennzeichnung... -
Seite 11: Transport Und Lagerung
3. Transport und Lagerung 3.1 Transport Auspacken und Lieferzustand prüfen ► Motor beim Empfang auspacken und auf Transportschäden prüfen. ► Transportschäden sofort dem Hersteller melden. ► Lieferung mit Hilfe der Bestellung auf Vollständigkeit prüfen. ► Beim Transport bzw. Tragen des Motors grundsätzlich den Akku vom Motor entfernen, um ein unbeabsichtigtes Einschalten zu vermeiden. -
Seite 12: Inbetriebnahme
4. Inbetriebnahme VORSICHT Beim Verriegeln des Schnellverschlusses können die Finger eingequetscht werden! Zum Verriegeln mit der flachen Hand auf den Schieber drücken. ► Schnellverschluss öffnen, bevor Motor auf Pumpwerk aufgesetzt wird (→ Bild 3). Bild 3: Entriegelung Schnellverschluss ► Motor auf Pumpwerk aufsetzen und mit dem Schnellverschluss verriegeln (→ Bild 4). Bild 4: Verschluss Motor und Pumpwerk ►... - Seite 13 ► Akku in den Motor B1 Battery setzen (→ Bild 5, Pos. 1). ► Beim Ausbau des Akkus erst den Verschluss durch Drücken lösen (→ Bild 5, Pos. 2). Akku dann herausziehen (→ Bild 5, Pos. 3). Bild 5: Motor B1 Battery - Einbau/Ausbau des Akkus ►...
- Seite 14 ► Pumpwerk nicht tiefer als bis zum Auslaufstutzen in die Flüssigkeit eintauchen. ► Motor und Pumpwerk so befestigen, dass der Behälter nicht umfallen kann ► Zum Starten des Motors Ein-/Ausschalter drücken (→ Bild 7). Während des störungsfreien Betriebs leuchtet der Ein-/Ausschalter dauernd. ►...
-
Seite 15: Bedienung
5. Bedienung 3 Für die sichere Bedienung der Pumpe muss ausreichend Platz und sicherer Stand vorhanden sein. HINWEIS Nicht mit Gewalt am Drehzahlregler drehen, sonst kann er beschädigt werden. Der Motor funktioniert dann nicht mehr ordnungsgemäß. WARNUNG Verletzungsgefahr an den Fingern durch freilaufende Antriebswelle! Motor vor dem Trennen oder dem Verbinden mit dem Pumpwerk unbedingt abschalten und Akku entfernen. -
Seite 16: Reinigung
8. Überprüfung/Reparatur Reparaturen nur vom Hersteller oder autorisierten Vertragswerkstätten ausführen lassen. Nur Lutz-Ersatzteile verwenden. ► Für Rücksendungen eine dafür vorgesehene (zugelassene) Verpackung verwenden. Der Akku muss so verpackt sein, dass ein Kurzschluss verhindert wird. -
Seite 17: Anhang
Anhang Fehlersuche Fehler Ursache Maßnahme Beim Anschalten läuft der Akkuspannung zu niedrig. Akku laden Motor nicht an und der Ein/ Ausschalter fängt an zu blinken. Dichte oder Viskosität der Einsatzgrenzen überprüfen geförderten Flüssigkeit ist zu hoch. → Betriebsanleitung Pumpwerk Gegebenenfalls Motordrehzahl verringern Pumpwerk blockiert bzw. -
Seite 19: Eu-Konformitätserklärung
EU-Konformitätserklärung Hiermit erklären wir in alleiniger Verantwortung, dass das folgende Produkt allen einschlägigen Bestimmungen der aufgeführten EU-Richtlinien entspricht. Hersteller: Lutz Pumpen GmbH Erlenstraße 5-7 D-97877 Wertheim Motor Produkt: Typen: B1 Battery B2 Battery Angewandte europäische Richtlinien: Maschinenrichtlinie 2006/42/EG 2014/30/EU RoHS... - Seite 20 Lutz Pumpen GmbH Erlenstraße 5 -7 D-97877 Wertheim Tel. (+49 93 42) 8 79-0 Fax (+49 93 42) 87 94 04 e-mail: info@lutz-pumpen.de http://www.lutz-pumpen.de Technische Änderungen vorbehalten. 11/18 Best.-Nr. 0698-300 Printed in Germany 500 / 11.18...
