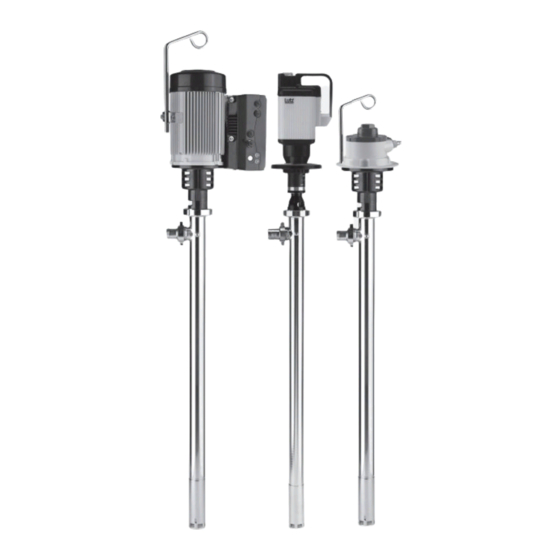

lutz B70V Originalbetriebsanleitung
Exzenterschneckenpumpen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
de
Originalbetriebsanleitung
EXZENTERSCHNECKENPUMPEN
B70V/B70V-SR
Ex- und nicht Ex-geschützt
en
Translation of the
original instructions
ECCENTRIC SCREW PUMPS
B70V/B70V-SR
Explosion Proof and Non-Explosion Proof
Vor Inbetriebnahme Betriebsanleitung lesen!
Read this operating instructions before start up!
Für künftige Verwendung aufbewahren.
To be retained for future reference.
5–14
15–24
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für lutz B70V
Inhaltszusammenfassung für lutz B70V
- Seite 1 Originalbetriebsanleitung 5–14 EXZENTERSCHNECKENPUMPEN B70V/B70V-SR Ex- und nicht Ex-geschützt Translation of the original instructions 15–24 ECCENTRIC SCREW PUMPS B70V/B70V-SR Explosion Proof and Non-Explosion Proof Vor Inbetriebnahme Betriebsanleitung lesen! Read this operating instructions before start up! Für künftige Verwendung aufbewahren. To be retained for future reference.
- Seite 2 Bild / Fig. 1 Bild / Fig. 1.1 Bild / Fig. 2 Bild / Fig. 3 Bild / Fig. 4 Bild / Fig. 5...
- Seite 3 Bild / Fig. 6 Bild / Fig. 7 Bild / Fig. 8 Bild / Fig. 9...
-
Seite 5: Inhaltsverzeichnis
1.1 Lieferumfang ....................7 1.2 Baujahr ......................7 2. Motorvarianten ..................... 7 2.1 Antriebe für Typ B70V-D, Baureihe 12.1 - 75.1 ..........7 2.2 Antriebe für Typ B70V-SR, Baureihe 12.1 - 50.1 ..........7 3. Pumpwerke ......................7 3.1 Einsatzgrenzen der Torsionswelle bei Baureihe 12.1 bis 50.1 ....... 8 3.2 Beständigkeit .................... -
Seite 6: Allgemeine Sicherheitshinweise
PTFE-Statoren und Statorhülsen sität und Dichte der Förderflüssigkeit. verwenden. 4. Drehrichtung muss mit Pfeilrichtung übereinstim- 3. Nur explosionsgeschützte Antriebsmotoren verwen- men (B70V). den. 5. Beachten Sie, dass alle Anschlüsse und Verbin- 4. Elektrischer Anschluss im explosionsgefährdeten dungen richtig befestigt sind. -
Seite 7: Allgemeines
Betriebsdruck max. 7 bar, empfohlene Drehzahl 200- 1.1 Lieferumfang 900 1/min, Luftverbrauch 55, 80 bzw. 130 Nm³/h, Luft- Motor und Pumpwerk der Baureihe B70V 12.1 bis 75.1 anschlussgewinde 1/4" NPT bzw. 1/2" NPT. werden, wenn keine besonderen Kundenwünsche vor- Weitere Informationen entnehmen Sie bitte der Anlei- liegen, in zwei separaten Kartons ausgeliefert. -
Seite 8: Einsatzgrenzen Der Torsionswelle Bei Baureihe 12.1 Bis 50.1
Das Drehmoment der Antriebsmotoren darf bei Einsatz der Torsionswelle 8 Nm nicht überschreiten. Den Grenzbereich bei Antrieb durch Drehstrommotoren zeigt Diagramm 1. Den Grenzbereich des Typs B70V-SR bei Antrieb durch Universalmotor zeigt Diagramm 2. Diagramm 1 gültig für Baureihe 12.1 bis 50.1... -
Seite 9: Beständigkeit
3.2 Beständigkeit 4.3 Elektrischer Anschluss von Drehstrommotoren Prüfen Sie anhand einer Beständigkeitstabelle (z.B. Lutz-Beständigkeitstabelle) und der Werkstoffauflistung Der elektrische Anschluss darf nur durch geschul- Tabelle 1 (Seite 14), ob das Pumpwerk für die Förder- tes Fachpersonal erfolgen. Dabei sind folgende flüssigkeit geeignet ist. -
Seite 10: Mechanische Belastung Des Pumpwerks
Tritt aus den Öffnungen in der Laterne Förderflüssigkeit aus, so muss mit einem Rundbolzen die Lochmutter der 5.3 Betrieb bei geschlossenem Auslass Stopfbuchsbrille durch die Rechtsdrehung nachgestellt Die Exzenterschneckenpumpe B70V/B70V-SR ist werden. eine positive Verdrängerpumpe. Sie darf nicht gegen geschlossene Absperrorgane wie Zapfpi- stole, Ventile usw. -
Seite 11: Schmierung
6.4 Schmierung 6.5 Statorwechsel Die Lutz-Exzenterschneckenpumpe hat keine in kurzen Für entzündbare Flüssigkeiten nur mit PTB- Abständen zu schmierenden Stellen. Die angeflanschten Nr. gekennzeichnete PTFE-Statoren und Sta- torhülsen verwenden. Antriebsaggregate sind wie folgt zu warten: Stator und Rotor sind Verschleißteile. Ihre Lebensdauer B70V ist stark von den Einsatzbedingungen abhängig. -
Seite 12: Explosionsgeschützte Pumpwerke
8. Explosionsgeschützte Pumpwerke 8.1 Allgemeines Die Exzenterschnecken-Fasspumpen Typ B 70V dienen der Förderung entzündbarer Flüssigkeiten aus ortsbe- weglichen Gefäßen, die zu den Explosionsgruppen IIA und den Temperaturklassen T1 bis T4 gehören. Der außenliegende Teil des Pumpwerks zwischen Saug- öffnung und Druckstutzen entspricht Kategorie 1. Der außenliegende Teil des Pumpwerks zwischen Druck- stutzen und Verbindungsteil für einen Antriebsmotor und der innenliegende Teil des Pumpwerks bei GLRD-... -
Seite 13: Vorschriften Zum Explosionsschutz
Ausnahmen können nur die örtlichen Überwa- - EN 60079-10 (IEC 60079-10) chungsbehörden machen. Elektrische Betriebsmittel für gasexplosionsgefähr- 3. Lutz-Motoren der Baureihe ME in der Ausführung dete Bereiche - Teil 10: Einteilung der explosionsge- „Druckfeste Kapselung - Erhöhte Sicherheit“ erfül- fährdeten Bereiche len die Vorschriften für die Gerätegruppe II, Kate-... - Seite 14 Tabelle 1 Teil Pumpenwerkstoff Edelstahl Pumpenwerkstoff Stahl Tauchrohr, Rotor, Torsionswelle, Ge- Niro 1.4571 / 1.4404 Stahl, verzinkt lenkwelle und Pumpenfuß Gelenkdichtung — Gleitringdichtung Kohle/CrMo-Guß, FPM Kohle/CrMo-Guß, FPM alternativ: SiC/SiC, FPM Stopfbuchse PTFE — Stator NBR hell, FPM , PTFE NBR hell, , PTFE Tabelle 2 maximale Mediumstemperatur Statorwerkstoff...
-
