Manuelle oder automatische Chlorentnahme aus zwei Flaschenbänken

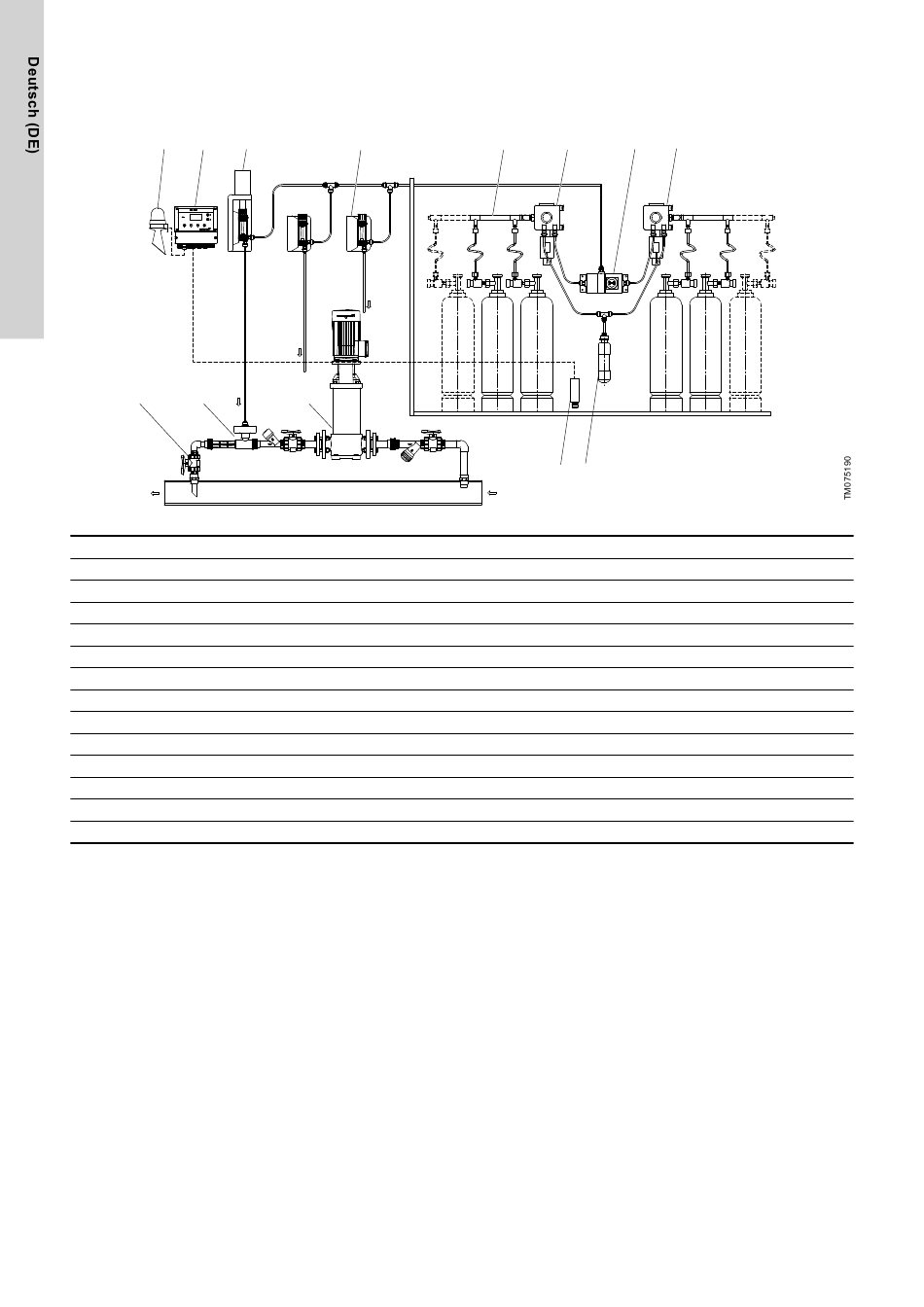

Vaccuperm manuelle oder automatische Chlorgas-Dosieranlage mit Vakuumregler VGA-111 und einem manuellen Dosierregler VGA-113-311
oder einem automatischen Dosierregler VGA-113-391.
9 7 4a
6 5
Pos. Bauteil
1 VGA-111 Vakuumregler mit beheiztem Flüssigkeitsabscheider (Druckeinlass rechts)
1a VGA-111 Vakuumregler mit beheiztem Flüssigkeitsabscheider (Druckeinlass links)
2 Chlorgas-Adsorptionsfilter
3 Umschalter 189
4 Manueller Dosierregler VGA-113-311
4a VGA-113-391 automatischer Dosierregler
5 VGA-Injektor
6 Impfarmatur
7 Conex DIA-G Gaswarnsystem
8 Gassensor
9 Signalhupe und Blitzleuchte
10 Sammelleitung für Chlorgasflaschen
11 CR-Druckhaltungspumpe

2.4 Funktionsprinzip eines VGA-113-Dosierreglers

Der Chlorgas-Volumenstrom wird über den Dosierregler eingestellt.
Dies kann manuell oder automatisch mit einem Servomotor
erfolgen. Die VGA-113-311 und VGA 113-391 Dosierregler können
mit einem Differenzdruckregler ausgestattet sein, der das
Injektorvakuum auf ein konstantes Niveau reduziert und regelt, um
einen konstanten und linearen Gasstrom zu gewährleisten. Der
Dosierregler VGA 113-110 funktioniert ohne Differenzdruckregler. Er
erreicht unter Schallströmungsbedingungen einen konstanten und
linearen Chlorgasdurchfluss. Dosierregler ohne
Differenzdruckregler arbeiten mit VGB-Injektoren. VGB-Injektoren
haben eine höhere Leistung, benötigen aber einen größeren
Treibwasserstrom und einen höheren Treibwasserdruck.
Dosierregler ohne Differenzdruckregler entsprechen nicht der DIN
19606.
Weitere Informationen
2.3 Installationsbeispiele
