Länder- und anwendungsspezifische Informationen
2.8 Produktübersicht
14
13
12
11
10
9
8

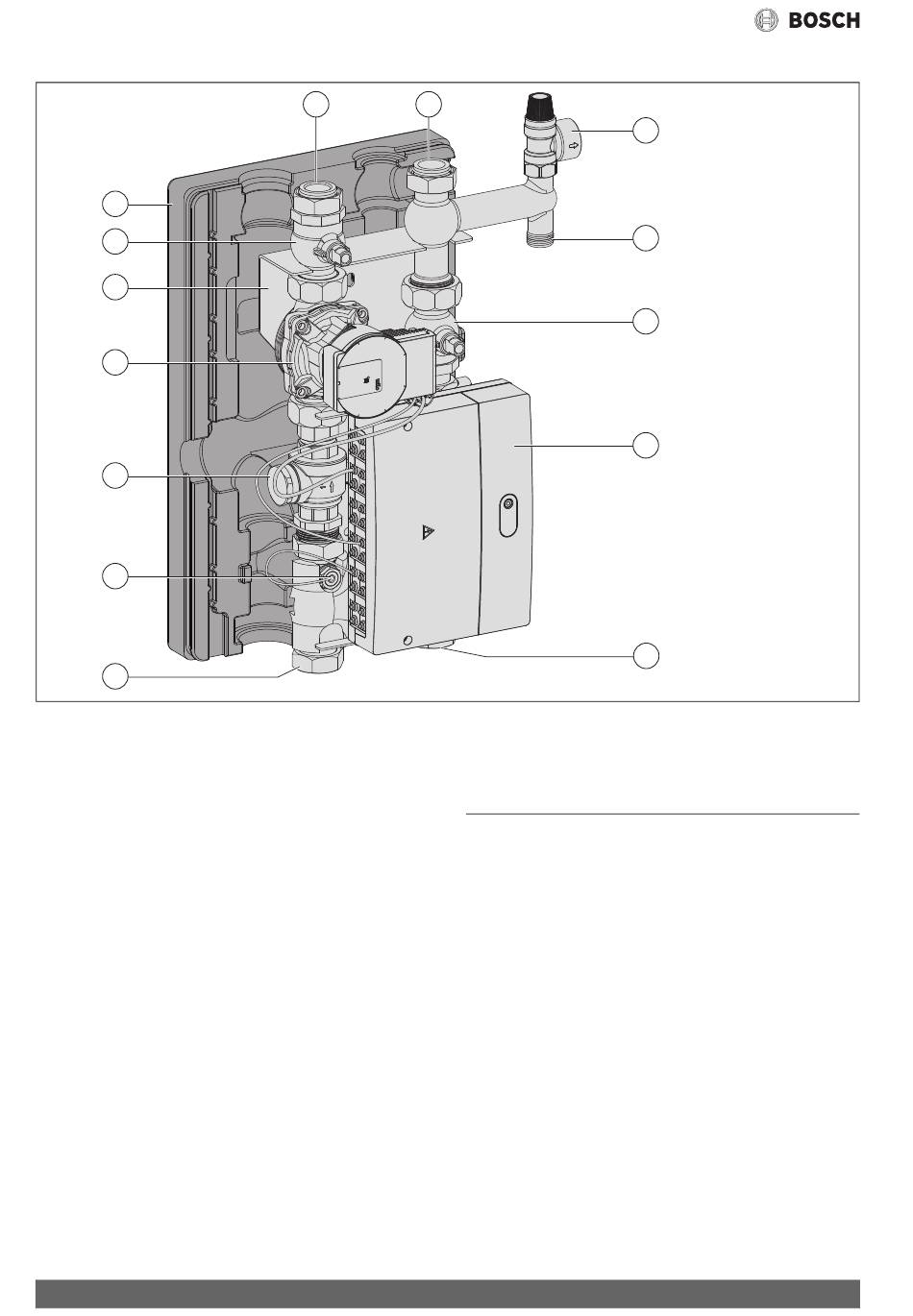

Bild 5 Produktübersicht (Dargestellt: Anschluss-Set HB)
[1] Anschluss Rücklauf Wärmepumpe
[2] Anschluss Vorlauf Wärmepumpe
[3] Sicherheitsventil mit Anschlussstück (montiert dargestellt)
[4] Anschluss Ausdehnungsgefäß G¾
[5] Kugelhahn
[6] Elektronik-Modul
[7] Anschluss Pufferspeichervorlauf
[8] Anschluss Pufferspeicherrücklauf
[9] Rücklauftemperaturfühler zur Wärmepumpe TH2 (rot)
[10] Wartungshahn mit Partikelfilter
[11] Zirkulationspumpe
[12] Halteblech zur Wandmontage
[13] Kugelhahn
[14] Wärmeschutz hinten
2.9 Zubehör
Genaue Angaben zu geeignetem Zubehör finden sich im Katalog oder auf
der Internetseite des Herstellers.
• CAN-BUS-Kabel (15 m) (Art.-Nr. 8738206183)
• CAN-BUS-Kabel (30 m) (Art.-Nr. 8738206184)
Installation des Zubehörs
▶ Zubehör entsprechend den gesetzlichen Vorschriften und den mitge-
lieferten Anleitungen installieren.
8
1 2
2.10
▶ Bei Bedarf das Gehäuse mit einem feuchten Tuch abreiben. Dabei
3
3.1
• Verbindungsleitung-Set EMS (1500 mm) (Art.-Nr. 8732951241)
Installation des ergänzenden Zubehörs
▶ Ergänzendes Zubehör entsprechend den gesetzlichen Vorschriften
3
4
5
6
7

Reinigung

keine scharfen oder ätzenden Reinigungsmittel verwenden.
Länder- und anwendungsspezifische Informatio-
nen
Ergänzendes Zubehör
und der mitgelieferten Anleitung installieren.
