Filterklasse 7 ausgestattet werden (gilt für die Außenluftklasse ODA 1 und ODA 2). Bei der
Außenluftklasse ODA3 sind besondere Anforderungen an die Filtration gefordert (siehe DIN EN
13779 / Kapitel 6.2.5. und A.3).
5.3.

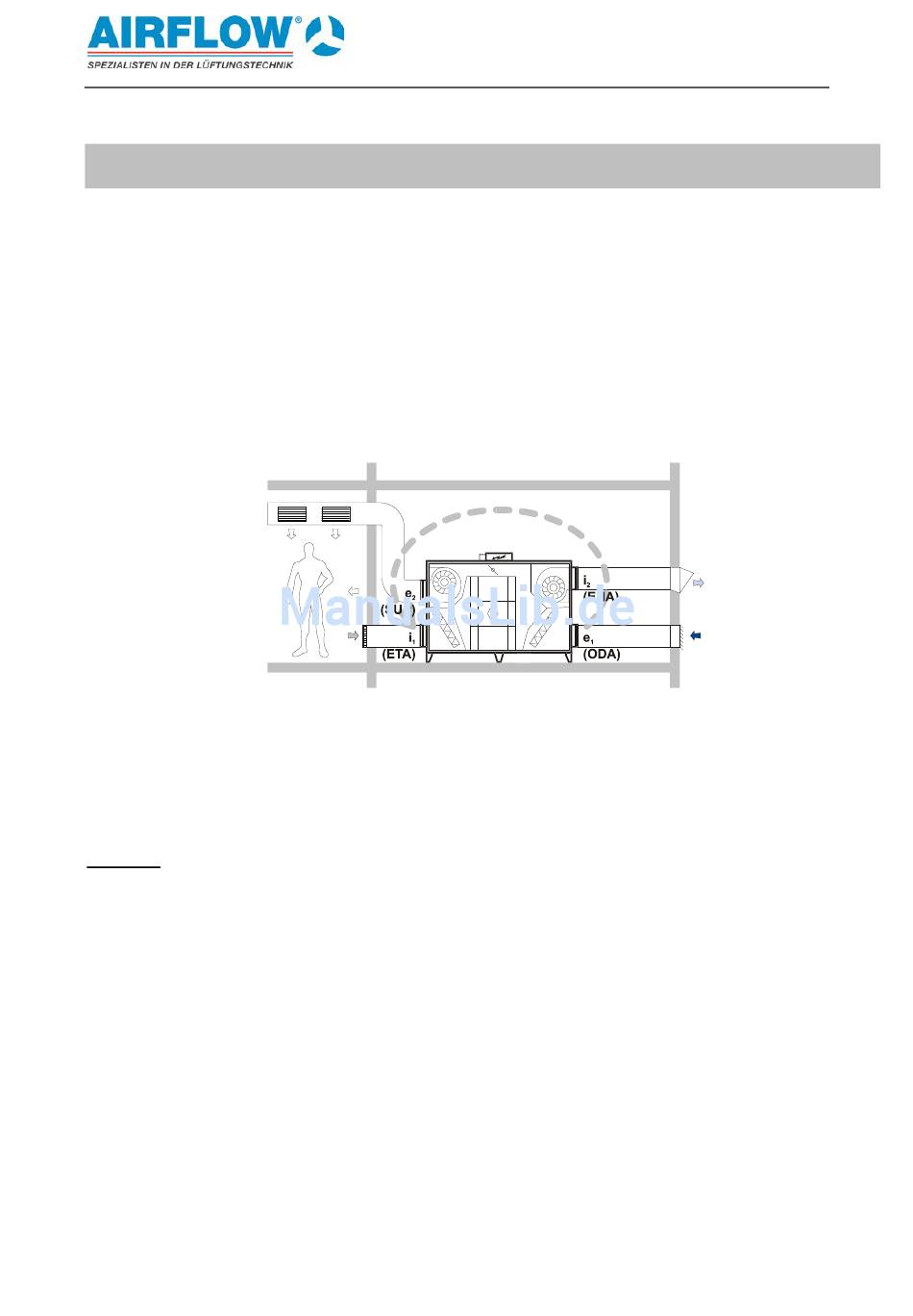

Bezeichnung der Stutzen und Anschluss der Luftleitung

●
Die universelle Ausführung der Gerätereihe S-Flex 1100 bis 3600 ermöglicht eine Änderung der
Strömungsrichtung der Luft, durch das Gerät. Laut den unten angeführten Abbildungen sollen die
einzelne Stutzen definiert und durch die Aufkleber gekennzeichnet werden (die Aufkleber sind im
Lieferumfang enthalten). Beginnen Sie mit der Bezeichnung des Stutzen e1 (ODA) –
Außenlufteintritt; gehen Sie weiter zum Ventilator auf der gleichen Seite des Lüftungsgeräts – es
handelt sich um den Fortluftaustritt i2 (EHA); der folgende Stutzen mit dem Ventilator auf der
Gegenseite des Lüftungsgeräts ist der Zuluftaustritt e2 (SUP); der letzte Stutzen ist die
Abluftansaugung i1 (ETA). Bemerkung: je nach der konkreten Montagelage des Lüftungsgeräts
gehen Sie nach oder gegen den Uhrzeigersinn vor.
●
Der Luftkanal soll nach der Projektdokumentation angeschlossen werden.
●
Das Lüftungsgerät muss auf der Zu- u. Fortluftseite immer an einen Luftkanal mit einer mind.
Länge von 2 Metern angeschlossen werden. (Berührungsschutz Ventilatorlaufrad). Der Luftkanal
darf nur mit Hilfe von Werkzeug wieder demontierbar sein.
ACHTUNG: Um die angegebene Leistung des Herstellers zu erreichen, muss an alle Ausgangsstutzen ein
gerader Luftkanal (mind. 1 Meter) angeschlossen werden. An die Gerätestutzen muss der Luftkanal so
angeschlossen werden, dass eine gleichmäßige Luftströmung im gesamten Profil des Stutzens erreicht
wird.
5.4.

Montagevorgang

●
Vor der Montage des Geräts müssen die Transportleisten entfernt werden.
●
Die universelle Ausführung der Reihe Duplex Flex 1100 bis 3600 ermöglicht die horizontal
stehende Montage so wie auch die hängende Deckenmontage.
●
Das Lüftungsgerät muss so montiert werden, dass für den vorgeschriebenen Arbeits- und
Wartungsfreiraum gesorgt ist:
8
