Verbinden des ECU mit der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des
Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
Verbinden Sie das Netzkabel des ECU nach Möglichkeit direkt mit der Bootsbatterie. Obwohl die folgende
Vorgehensweise nicht empfohlen wird, verwenden Sie für den Anschluss des Netzkabels an einen Verteilerblock
oder an eine andere Quelle eine 40-Ampere-Sicherung.
Wenn Sie die ECU Spannungsversorgung über einen Unterbrecher oder einen Schalter in der Nähe des
Steuerstandes anschließen möchten, sollten Sie die Verwendung eines entsprechend großen Trenn-Relais in
Betracht ziehen, anstatt das Netzkabel zu verlängern.ECU
1 Verlegen Sie das ECU Kabel mit der Steckerseite zur ECU, aber ohne dieses mit der zu verbinden.ECU
2 Verlegen Sie das offene Ende des ECU Netzkabels zur Bootsbatterie.
Falls die Leitung nicht lang genug ist, kann sie verlängert werden
3 Verbinden Sie die schwarze Leitung (-) mit dem Minuspol (-) der Batterie, und verbinden Sie die rote
Leitung (+) mit dem Pluspol (+) der Batterie.
4 Nachdem Sie alle anderen Komponenten des Autopiloten installiert haben, verbinden Sie das Netzkabel mit
der ECU.
Sie sollten dielektrisches Fett auf die Pinlöcher des Kabelsteckers auftragen, um Korrosion zu verhindern.
Dies gilt insbesondere bei der Verwendung des Autopilotsystems in Salzwasser.

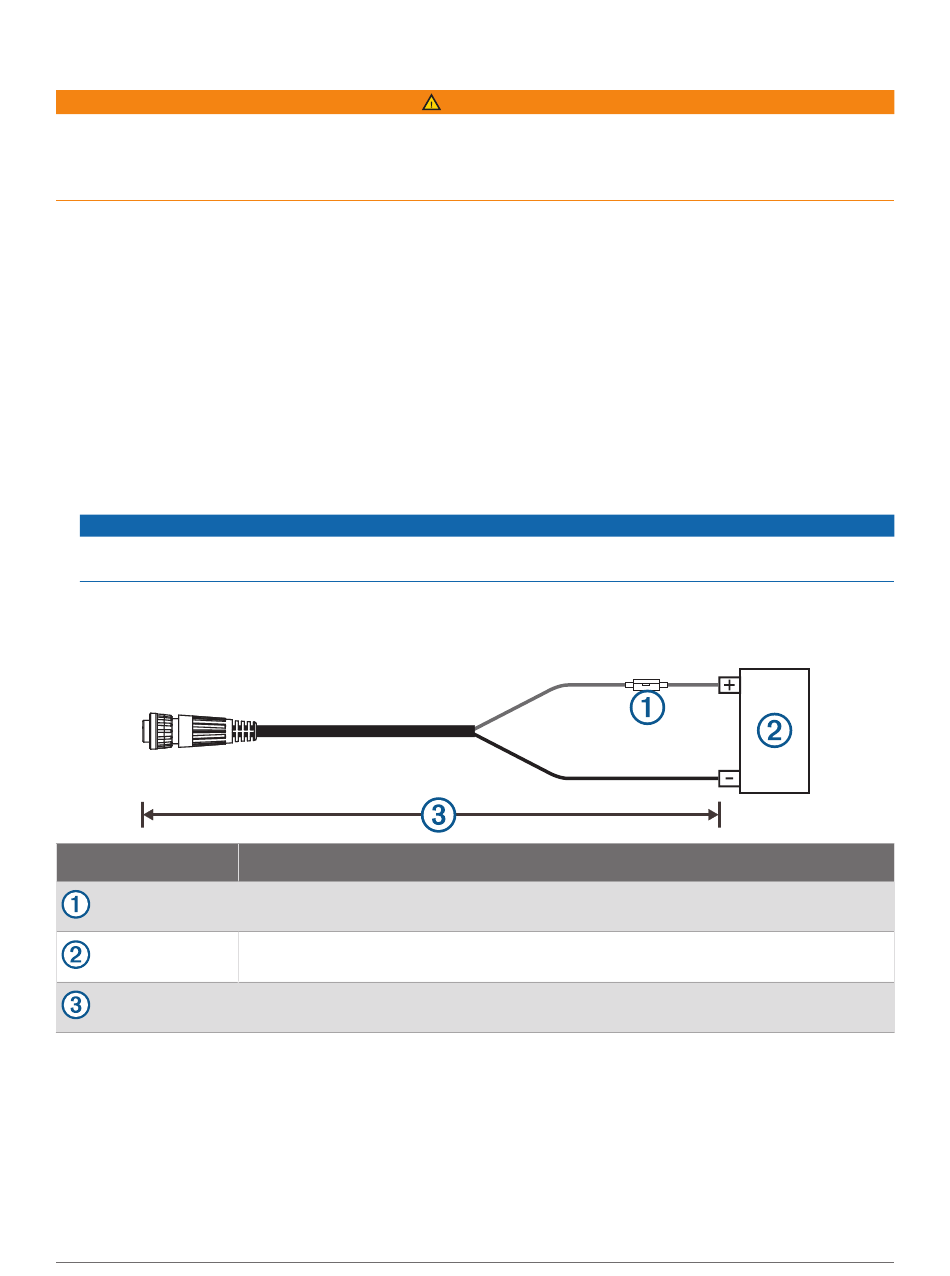

Verlängerung des Netzkabels
Bei Bedarf können Sie das Netzkabel verlängern, wobei Sie den entsprechenden Leitungsquerschnitt für die
Länge der Verlängerung verwenden müssen.
Element

Beschreibung

Sicherung
Akku
2,7 m (9 Fuß), keine Verlängerung
WARNUNG
(Verlängerung des Netzkabels,
HINWEIS
Seite 13).
13
