Hydraulisch
Inhaltsverzeichnis

Werbung

Wichtige Hinweise
• Die drei Hydraulikanschlüsse an der Pumpe weisen ein NPT-Gewinde von
• Sie sollten T-Stücke (nicht im Lieferumfang enthalten) verwenden, um die Hydraulikleitungen an die Pumpe
anzuschließen.
• Damit die Pumpe problemlos isoliert und entfernt werden kann, sollten Sie in den Hydraulikleitungen
Abschaltventile (nicht im Lieferumfang enthalten) zwischen Pumpenverteiler und T-Stücken installieren.
• Sie sollten bei allen Rohrgewinden im Hydrauliksystem ein geeignetes Gewindedichtungsmittel verwenden.

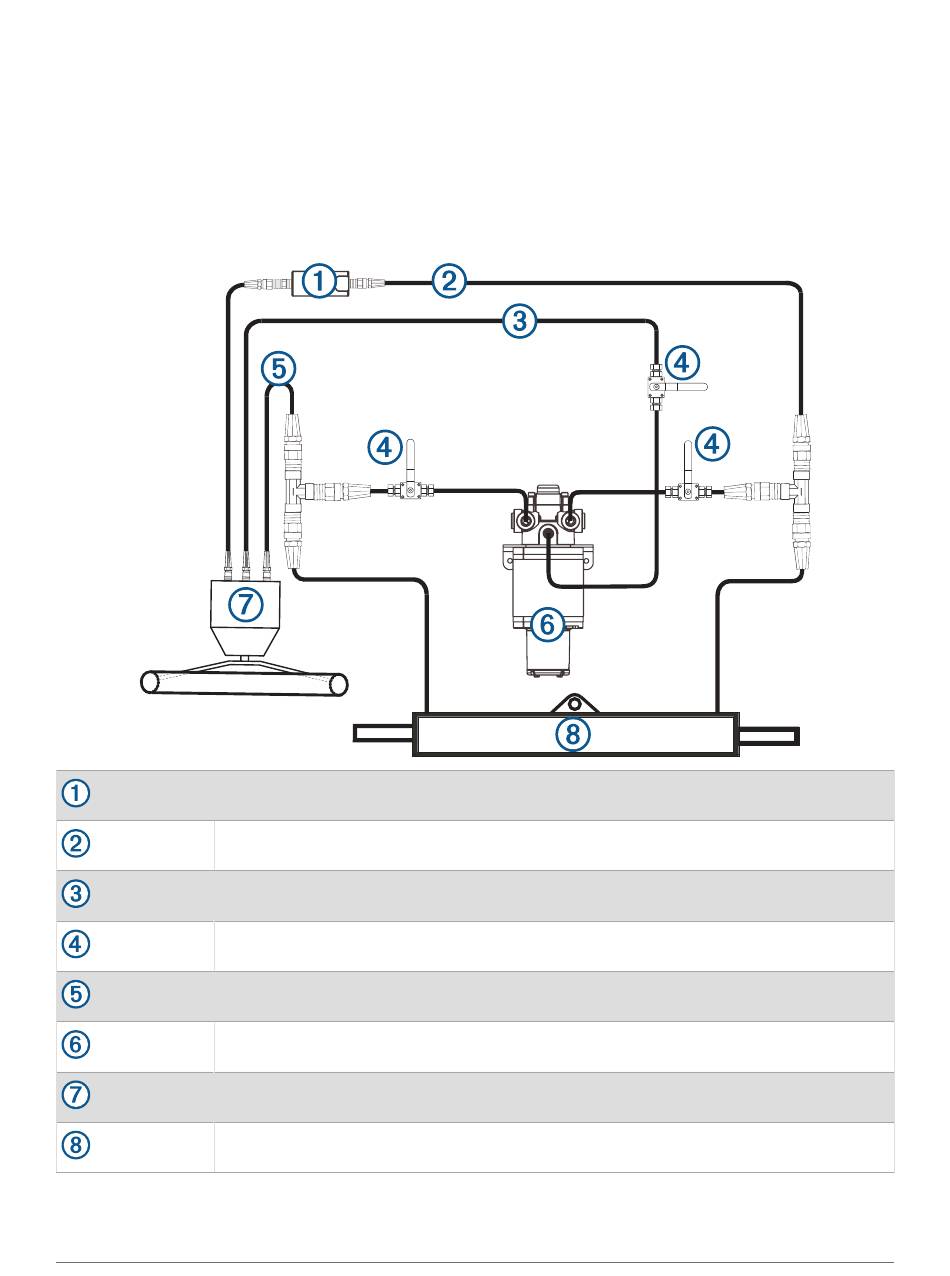

Boote mit einem Steuerstand
Shadow Drive Sensor
Steuerbordleitung
Rücklaufleitung
Abschaltventile
Backbordleitung
Pumpe
Steuerstand
Lenkzylinder
10
1
/
Zoll auf.
4
