aks-B4 compact
1. Stellen Sie den Scherenhub mit dem
Antrieb zur Fußseite, entsprechend der
Abbildung 6.1.02 in den vorhandenen
Bettrahmen.
Die optionalen Einsteckfüße oder
das optionale
sollten montiert werden, bevor
der Scherenhub im Bettrahmen
positioniert wird (siehe Ab schnitt
Montage der Einsteckfüße bzw.
Montage der Erhöhung).
2. Schließen Sie
Antrieb des
Steuerung an (siehe Kapitel Montage
Abschnitt Montage der Steuerung
(Standard)).
3. Fahren Sie den Scherenhub in die oberste Position (Abb. 6.1.03). Beachten Sie, dass die
Handbedienung zuvor eventuell entsperrt werden muss (siehe Kapitel Bedienung Abschnitt
Sperrfunktion).
4. Trennen Sie anschließend die Steuerung vom Antrieb und legen Sie diese zur Seite.
Trennen Sie vor jedem Eingriff das Steckernetzteil vom Stromnetz.
5. Entfernen Sie an den Aufnahmeschalen der Kopfauflage die zwei seitlichen Zylinderkopf-
schrauben M8 x 16 mit Federscheibe.
6. Setzen Sie die Kopfauflage mit den Aufnahmeschalen auf die seitlichen Rundrohre des
Scherenhubs. Zur besseren Montage stellen Sie die, Montagehilfe (mit der großen Gabelöffnung
nach unten) mittig zwischen die Querrohre von Scherenhub und Kopfauflage. Die Kopfauflage
liegt nun waagerecht. (Abb. 6.1.04) Alternativ kann eine zweite Person die Kopfauflage
waagerecht halten.
Die Montagehilfe – gehört nicht zum Lieferumfang des Produktes – ist als Zubehör
erhältlich (siehe Kapitel Zubehör/Kombination).
Erhöhungsset
vorübergehend den
Scherenhubs an die
39 cm
Kopfseite

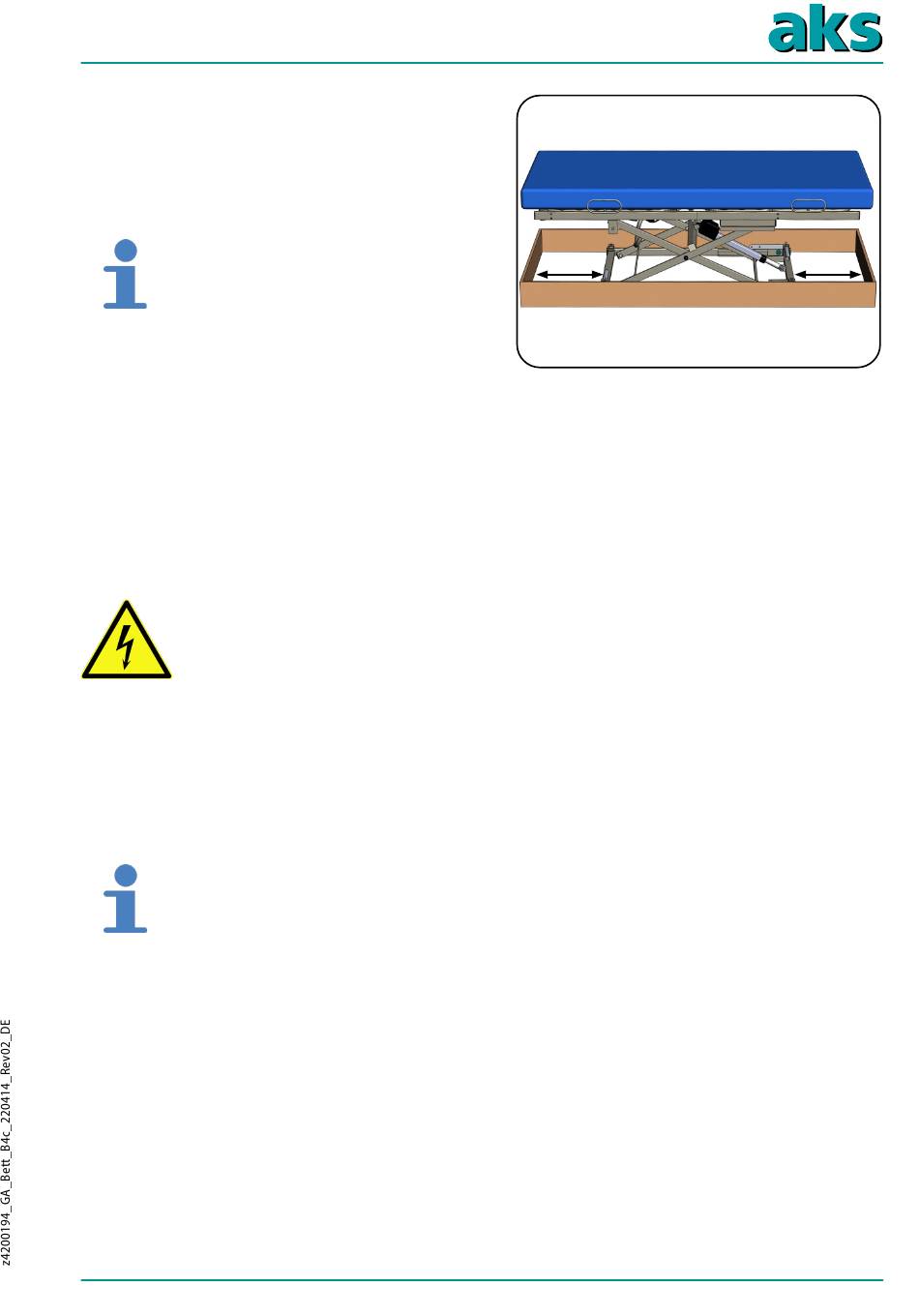

Abb. 6.1.02 - Position des Scherenhubs im
Bettrahmen
47 cm
Fußseite
