8.2.2

Raccordement de l'appareil

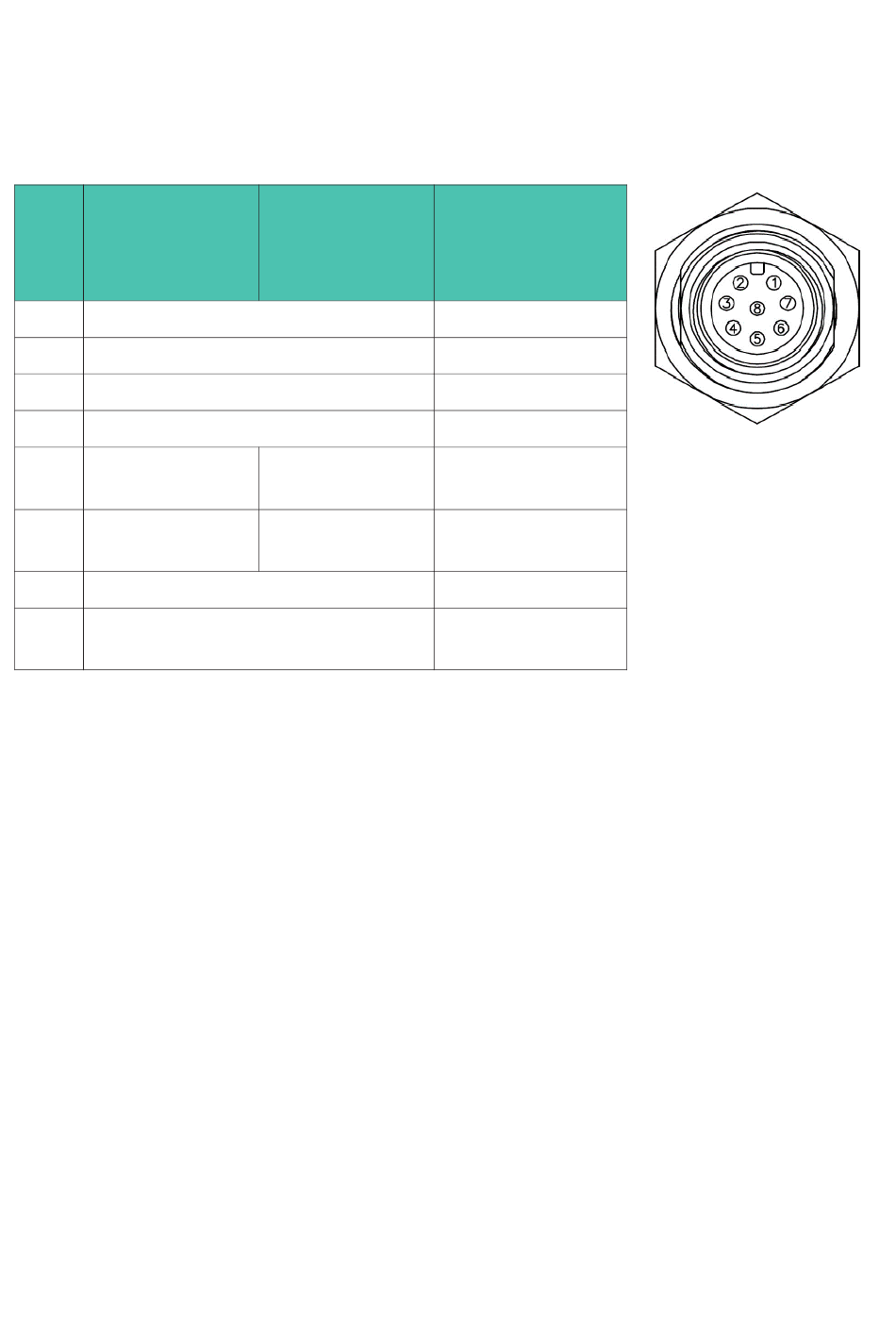

L'appareil se raccorde sur la façade de l'amplificateur en ligne à l'aide d'un connecteur
mâle M12. L'affectation des broches est indiquée dans le tableau ci-après. La tension
d'alimentation doit être comprise dans la plage d'entrée prescrite (19 V ... 30 V).
Bro­ Version VA 1
che (sortie tension)
1 Tension d'alimentation 0 V (GND)
2
3 Entrée de contrôle Mise à zéro
4
5 Signal de sortie
0 ... 10 V
6 Signal de sortie
0 V
7
8 Alimentation en tension
La longueur du câble reliant l'amplificateur en ligne à l'élément suivant de la chaîne de
mesure ne doit pas dépasser 30 m.
8.2.3 Fonctionnement de l'amplificateur en ligne /
Mise à zéro de la chaîne de mesure
La mesure démarre dès que le capteur est relié à une tension d'alimentation et que la
sortie de l'amplificateur est raccordée à l'élément suivant de la chaîne de mesure.
Si vous appliquez une tension > 10 V à l'entrée "Mise à zéro", le système effectue une
mise à zéro. Après cette mise à zéro, l'appareil continue à mesurer, même si vous ap­
pliquez une tension supérieure à 10 V sur l'entrée correspondante.
Pour déclencher une nouvelle mise à zéro, l'entrée doit tout d'abord être mise à 0 V avant
d'être de nouveau soumise à une tension supérieure à 10 V.
24
Version VA 2
(sortie courant)
Libre
Libre
Signal de sortie
4 ... 20 mA
Libre
Libre
+19 ... +30 V
Affectation des
fils conducteurs
du câble de
liaison KAB168
blanc
marron
vert
jaune
gris
rose
bleu
rouge
RACCORDEMENT ÉLECTRIQUE
U9C
