STRUTTURA E MODO OPERATIVO

5.1

Trasduttore

Il corpo di misura è una membrana deformabile di acciaio su cui sono installati gli esten­
simetri (ER). Sotto l'azione della forza si deforma elasticamente il corpo di misura, in par­
ticolare nelle zone su cui sono installati gli estensimetri. Gli ER sono posizionati in modo
tale che la forza agente ne deforma due in trazione e due in compressione. Gli estensime­
tri sono collegati fra loro formando un ponte di Wheatstone. Essi cambiano la loro resi­
stenza Ohmica in proporzione alla variazione della loro lunghezza, sbilanciando così il
ponte di Wheatstone. Se il ponte è alimentato da una tensione di esercizio, il circuito pro­
duce un segnale di uscita proporzionale alla variazione della resistenza e, perciò, alla
forza introdotta. La disposizione degli ER è scelta in modo tale da compensare larga­
mente le forze ed i momenti parassiti (p.es. le forze laterali e l'influenza dell'eccentricità)
oltre che l'effetto della temperatura.
5.2

Materiale di rivestimento degli ER

Per proteggere gli ER, i trasduttori di forza dispongono di una sottile lamina metallica
saldata sulla parte inferiore e, nelle versioni con forza nominale fino a 200 N, anche sulla
parte superiore. Questo metodo offre una forte protezione dalle influenze ambientali,
consentendo al trasduttore U9C di raggiunge il grado di protezione IP67. Per non compro­
mettere l'azione di protezione, le lamine di protezione non devono essere rimosse o dan­
neggiate.

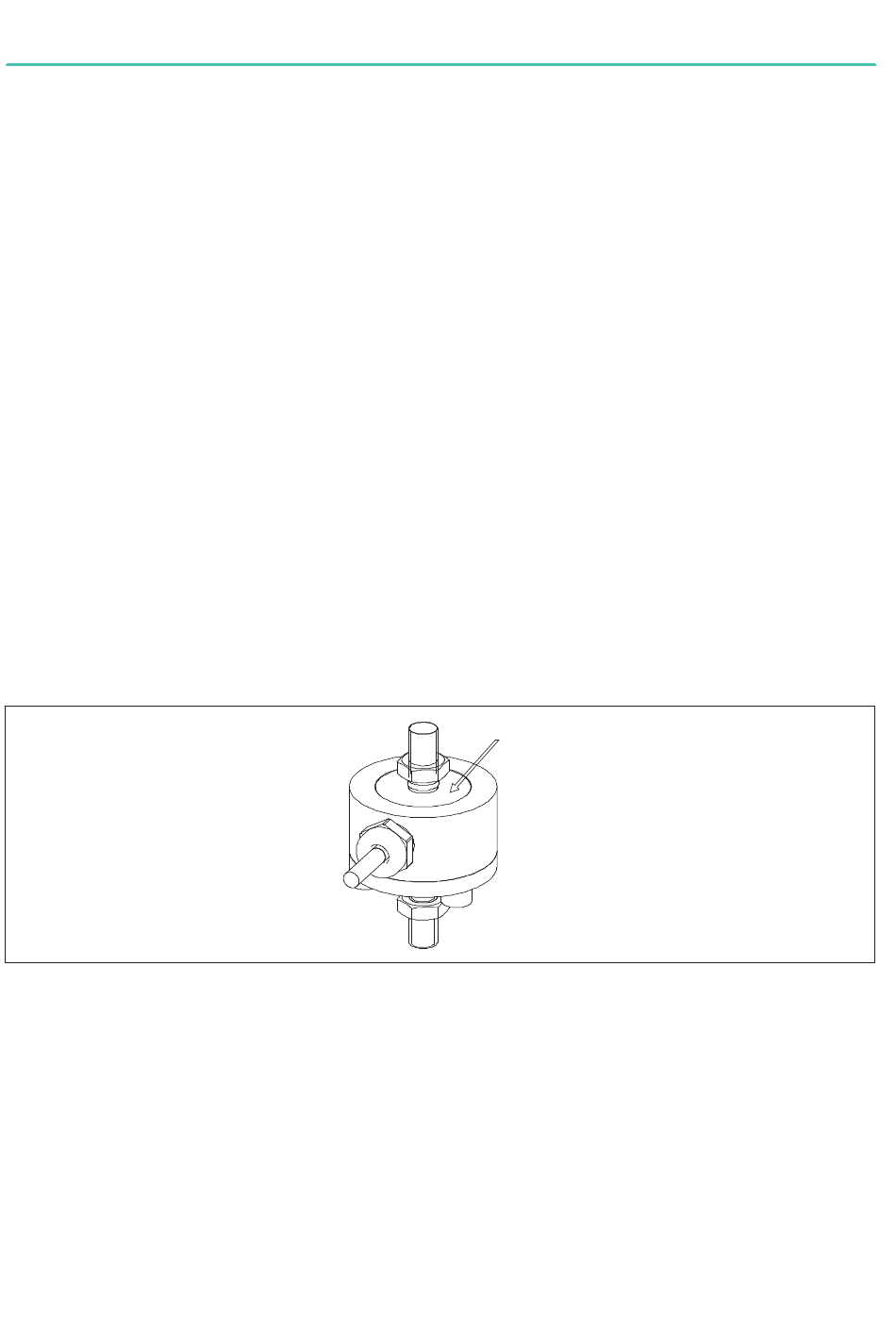

Fig. 5.1 Per forze nominali di 50 N, 100 N e 200 N non si deve danneggiare la sottile
lamina del lato superiore, lo stesso vale per la lamina del lato inferiore di tutta
la serie dei trasduttori di forza.
