8
RACCORDEMENT ÉLECTRIQUE
8.1
Raccordement à un amplificateur de mesure sans module
amplificateur fixe
À l'appui de jauges d'extensométrie, le U9C, en tant que capteur de force, émet un signal
en mV/V. Un amplificateur est nécessaire au traitement du signal. Il est possible d'utiliser
tous les amplificateurs à courant continu et les amplificateurs à fréquence porteuse
conçus pour des systèmes de mesure à jauges d'extensométrie.
Les capteurs de force sont réalisés en technique quatre fils.
8.1.1
Remarques générales et branchement

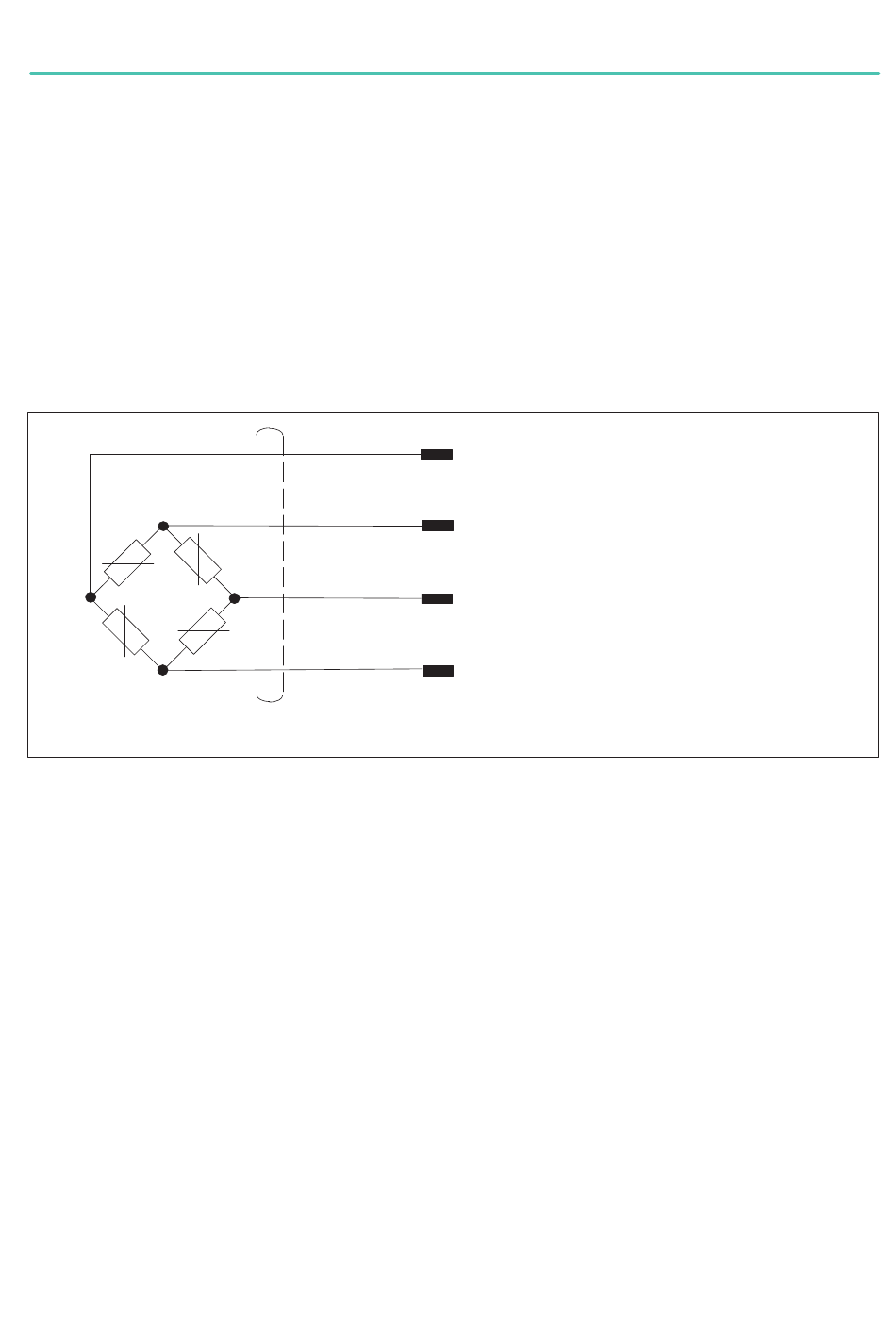

Fig. 8.1
Code de raccordement et de couleur
Avec ce code de raccordement, le signal de sortie est positif lors d'une charge dans le
sens de compression. Pour obtenir un signal négatif dans le sens de compression, per
muter les brins rouge et blanc.
Le blindage du câble de liaison est relié au boîtier du capteur. Si vous n'utilisez pas les
câbles préconfectionnés de HBM, mettez le blindage du câble sur le boîtier du connec
teur femelle. Aux extrémités libres du câble raccordé au système amplificateur de me
sure, il convient d'utiliser des connecteurs CE, le blindage devant être posé en nappe.
Pour toute autre technique de connexion, il faut prévoir un blindage CEM également à
poser en nappe au niveau du toron.
8.1.2
Rallonge et raccourcissement de câbles
Des câbles de liaison en plusieurs longueurs sont disponibles pour les U9C, de sorte que
des rallonges ou des raccourcissements de câbles ne sont en général pas nécessaires.
Comme ce capteur est en technique quatre fils, le câble sert également à la compensa
tion de l'influence de la température sur la sensibilité. Nous recommandons donc de ne
U9C
RACCORDEMENT ÉLECTRIQUE
Blindage du câble, relié au boîtier
1 : blanc, signal de mesure (+)
2 : noir, tension d'alimentation (-)
4 : rouge, signal de mesure (-)
3 : bleu, tension d'alimentation (+)
21
