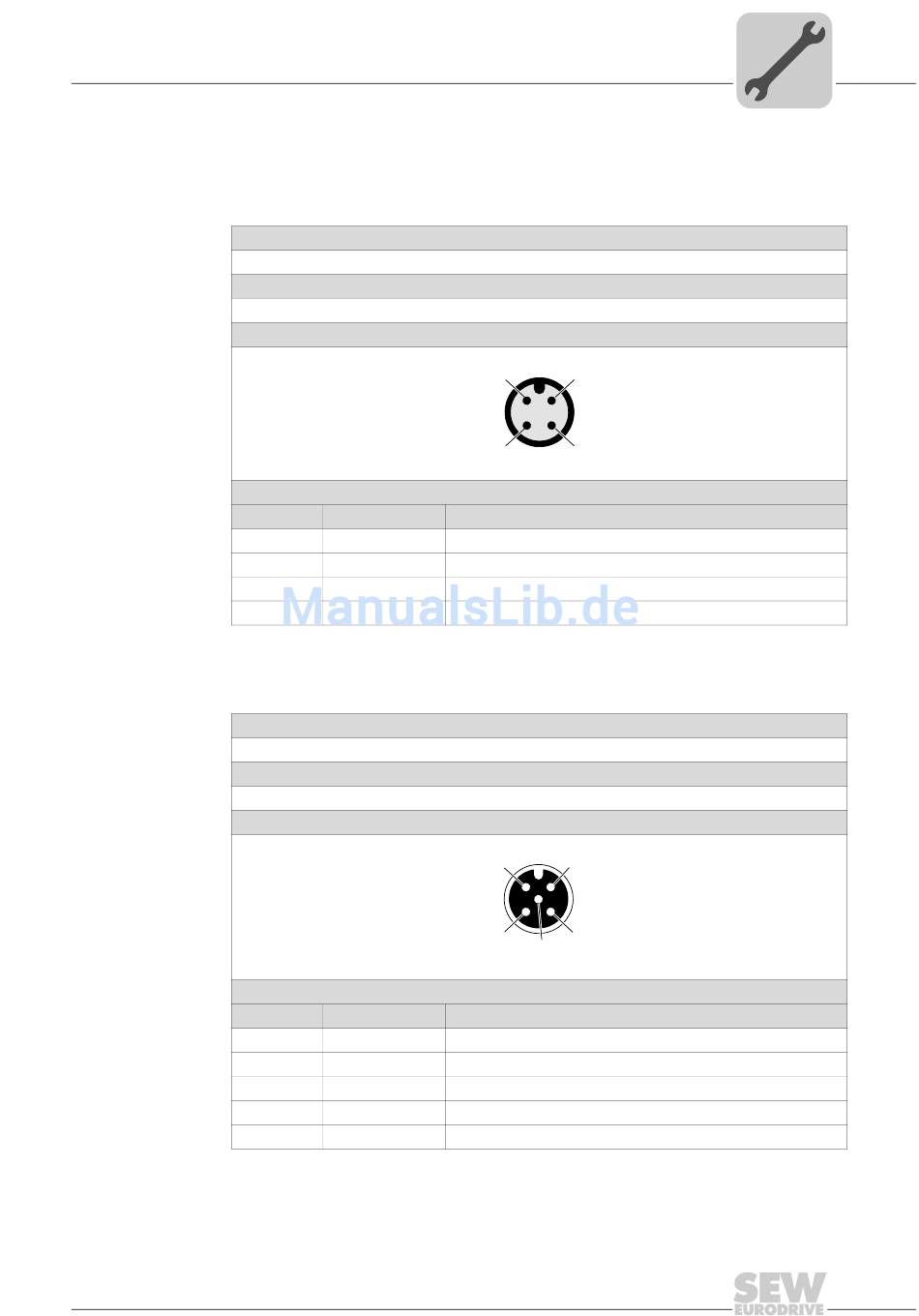

5.5 Anschlüsse MOVIFIT
5.5.1 X21: Anschluss AS-Interface
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AS-Interface – Eingang
Anschlussart
M12, 4-polig, male, A-codiert
Anschlussbild
Belegung
Nr.
1
2
3
4
5.5.2 X22: Binäreingang Sensor 2
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Binäreingang Sensor 2
Anschlussart
M12, 5-polig, female, A-codiert
Anschlussbild
Belegung
Nr.
1
2
3
4
5
Kompakt-Betriebsanleitung – MOVIFIT® basic
Anschlüsse MOVIFIT
®
basic mit AS-Interface
Name Funktion
AS-Interface + AS-Interface +
n. c. Nicht belegt
AS-Interface − AS-Interface −
n. c. Nicht belegt
Name Funktion
+24 V DC-24-V-Ausgang (Sensorversorgung)
n. c. Nicht belegt
0V24 0V24-Bezugspotenzial
DI2 Binäreingang Sensor 2
PE Potenzialausgleich / Schutzleiter
Elektrische Installation
®
basic mit AS-Interface
2
1
3 4
1 2
4
3
5
5
