Kabelführung; Anschluss Von Älteren Gebern An Ein Element™ Hv-Display - Raymarine ELEMENT 7 HV Installations- Und Bedienungsanleitung

Vorsicht: Geberkabel
• Verwenden Sie das Geberkabel NIE zum Anheben oder Aufhängen des Gebers.
Stützen Sie den Geberkörper bei der Installation immer direkt.
• Geberkabel nicht abschneiden, kürzen oder spleißen
• Nehmen Sie NIE den Stecker ab.
Wenn Sie das Kabel abschneiden, kann es nicht mehr repariert werden.
Außerdem erlischt dadurch Ihre Garantie.
Kabelführung
Die folgenden Anforderungen gelten für das Verlegen des Geberkabels.
Wichtige:
Das Gerätekabel muss so weit entfernt wie möglich von UKW-Funkantennengeräten und -kabeln
geführt werden, um Störungen zu vermeiden.
• Vergewissern Sie sich, dass das Kabel lang genug ist, um das Display zu erreichen, an das es
angeschlossen werden soll. Optionale Verlängerungskabel sind erhältlich, falls erforderlich.
• Stellen Sie sicher, dass das Geberkabel am Geberende genügend Spielraum hat, so dass der
Geber bei der Einstellung nach oben und unten bewegt werden kann.
• Wenn Sie das Kabel durch das Spiegelheck verlegen wollen, müssen Sie die Öffnung so hoch
wie möglich über der Wasserlinie platzieren und die Beschlagplatte verwenden, um die Öffnung
abzudecken.
• Sichern Sie das Kabel in regelmäßigen Abständen mit den im Lieferumfang enthaltenen
Kabelschellen.
• Schießen Sie nicht benötigtes Kabel an einem geeigneten Ort auf.

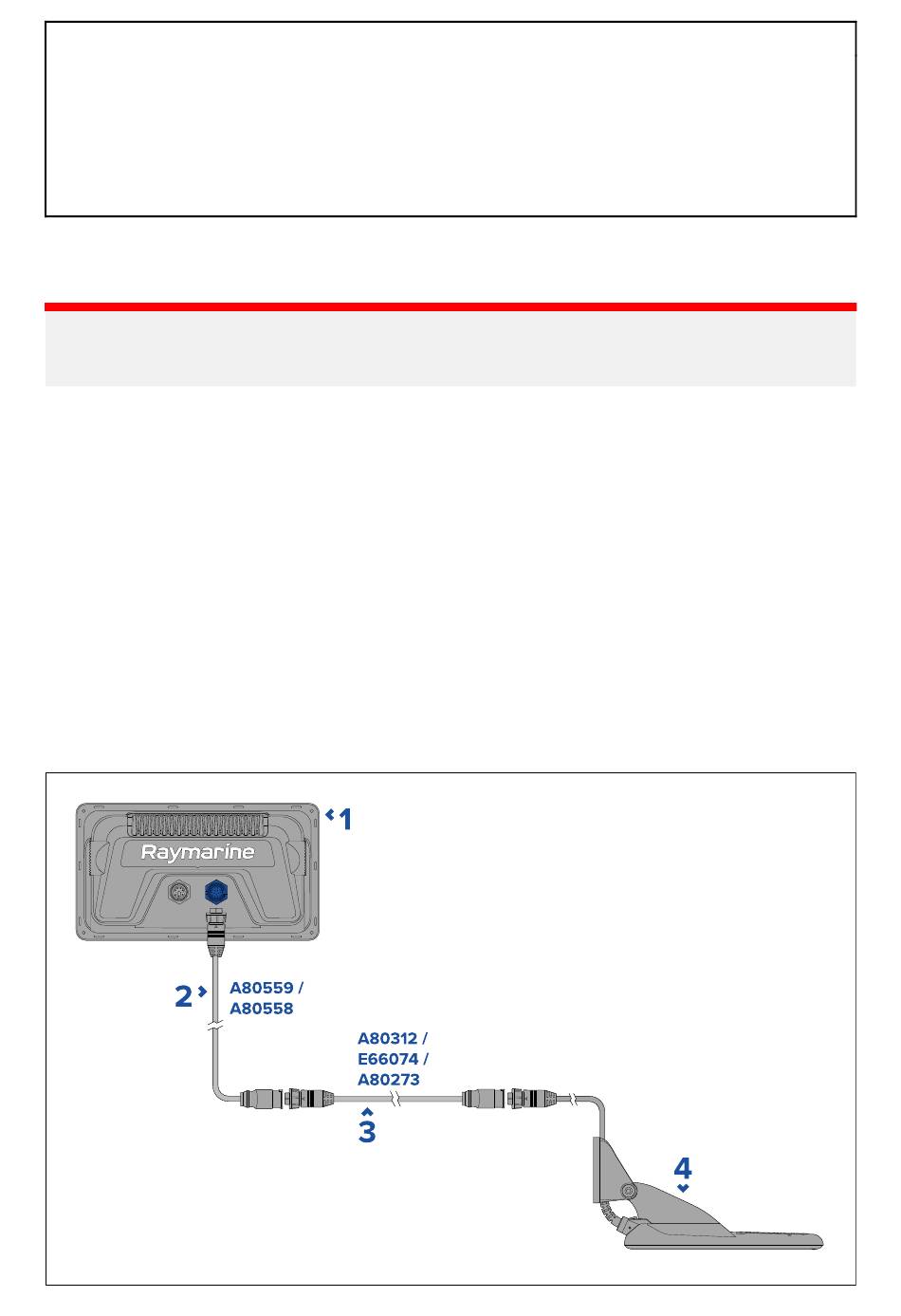

4.5 Anschluss von älteren Gebern an ein Element™ HV-Display
Wenn Sie einen älteren Geber anschließen, müssen Sie ein passendes Adapterkabel verwenden
sowie, falls erforderlich, ein mit dem Geber kompatibles Verlängerungskabel.
Anschlüsse 45
