- Seite 1 Maxi Display Bedienungshandbuch...
-
Seite 2: Emc Konformität
Maxi Display EMC Konformität Raymarine Anlagen werden nach höchstem Industriestandard für die Nutzung im Sportboot- Bereich gefertigt. Technik und Design entsprechen den internationalen Bestimmungen für elektromagnetische Verträglichkeit (EMC- Standard). Um eine volle Leistungsfähigkeit zu erhalten, ist eine korrekte Installation gemäß den vorliegenden Anweisungen von wesentlicher Bedeutung. -
Seite 3: Inhaltsverzeichnis
2.7 Schlaf Modus - Leistungsfunktionen des Maxi Displays 3.1 Automatische Seiten - 3.2 Optimierung der Ermittlung des Wahren Windes - 3.3 Optimieren Sie Ihren Start mit dem Maxi Display - 3.4 Während der Regatta - Bedienung 4.1 Datenkapitel und -seiten - 4.2 Signaltöne und Alarme -... -
Seite 4: Haupteigenschaften

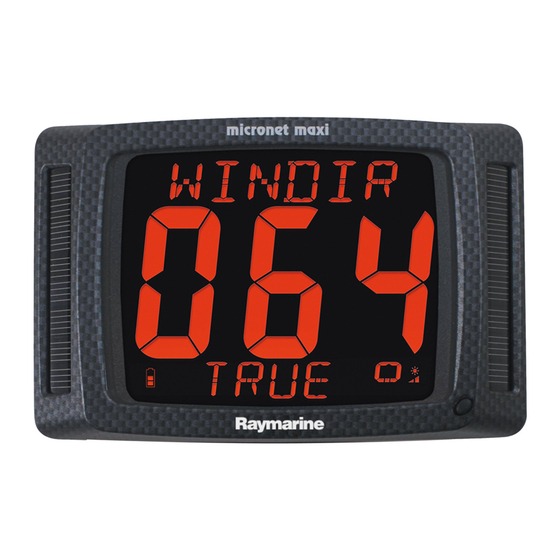

Maxi Display Haupteigenschaften Einfacher Einbau Solarenergie: Das Maxi Display wird Zeit seines Lebens ausschließlich von der Umwelt mit Energie versorgt. Die bahnbrechende Technologie ist so kraftstoffsparend und die Stromversorgung so effizient, dass das Maxi Display von den Schiffsbatterien unabhängig ist. -
Seite 5: Systemübersicht
Für die Konfiguration ist eine Fernbedienung notwendig. Siehe Seite 18 für Einzelheiten der Konfiguration des Maxi Displays. Ein- und Außschalten des Systems Um Ihr Micronet System ein- und außzuschalten, drücken Sie für zwei Sekunden. (Siehe Seite 17 für die Bedienung der Maxi Display Kontrolliertaste) Einschalten Ausschalten www.raymarine.com... -
Seite 6: Kapitel- Und Seitenbetrieb
Maxi Display Kapitel- und Seitenbetrieb Daten werden auf dem Maxi Display in Kapiteln, von denen jedes mehrere Seiten mit relativen Informationen beinhaltet, gezeigt. Das Diagramm auf Seite 14 zeigt alle verfügbaren Kapitel und Datenseiten. Für eine genauere Beschreibung der einzelnen Daten, die das Micronet Netz unterstützt, wenden Sie Sich bitte an das Micronet... -
Seite 7: Hintergrundbeleuchtung
Grund ist es empfohlen die Stellung 3 nur im Zwielicht zu benutzen. Die Hintergrundbeleuchtung des Maxi kann auf rot oder gelb gestellt werden (siehe Seite 24). Raymarine empfielt, wenn immer möglich, die rote Hintergrundbeleuchtung zu benutzen, weil die weniger Energie verbraucht. -
Seite 8: Leistungsfunktionen Des Maxi Displays
Auf jeder Teilstrecke des Regattakurses wollen Sie wahrscheinlich eine andere Seite einsehen. Das Maxi Display macht das durch eine Spezialseite, die AUTO LEG Seite, einfach. Wenn Sie diese Möglichkeit benutzen, können Sie das Maxi so programmieren, dass es genau die Informationen zeigt, die Sie auf der jeweiligen Teilstrecke benötigen, ohne dass Sie manuell die... -
Seite 9: Optimierung Der Ermittlung Des Wahren Windes
Bis jetzt wurden diese Fehler durch komplizierte und zeitintensive Kalibrierungsprozesse berichtigt, aber mit der Maxi Anzeige wird nun alles anders. Raymarine hat diese Prozedur vereinfacht und die besondere Technologie der Maxi Anzeige macht Korrekturen schnell und einfach. Raymarine machte zwei bahnbrechende Entwicklungen: Hochentwickelte einprogrammierte Korrekturen, die die Fehler für... -
Seite 10: Optimieren Sie Ihren Start Mit Dem Maxi Display
Maxi Display Optimieren Sie Ihren Start mit dem Maxi Display Das Maxi hat drei Funktionen, die es Ihnen ermöglichen einen ausgezeichneten Start zu haben: Die Depart Seite zeigt die Entfernung zur Startlinie und wieviel schneller (oder langsamer) Sie segeln müssen um die Startlinie zum Startsignal zu erreichen. - Seite 11 Winkel zum Wind abweicht (Linienbias), desto mehr können Sie davon profitieren auf dem bevorzugten Ende der Line zu starten. Das Diagramm zeigt, wie dies in Praxis läuft. Ihr Maxi kann den Linienbiaswinkel und die bevorzugte Seite kalkulieren und anzeigen. www.raymarine.com...
-
Seite 12: Während Der Regatta
Kursänderungen um die Geschwindigkeit zur nächsten Marke zu maximieren. Es ist wichtig zu wissen, ob diese Änderungen Ihre Leistung positiv oder negativ beeinflussen. Das Maxi Display gibt Tendenz- und Beschleunigungsfunktionen, die folgendermassen hilfreich sind: Die Geschwindigkeits, SOG, VMG-WIND und VMG-WPT Seiten können... - Seite 13 Diese Geschwindigkeit wird gutgemachte Geschwindigkeit zum Wind genannt (VMG-Wind). Das Maxi Display kalkuliert die gutgemachte Geschwindigkeit zum Wind automatisch und Pfeile auf der VMG-Wind Seite zeigen Beschleunigung oder Tendenz an um Ihnen die Bewertung von Änderungen in Segeltrimmung oder Kurs zu ermöglichen.
-
Seite 14: Segeln Bei Strömung
Maxi Display Segeln Sie Ihr Boot mit maximaler Geschwindigkeit und benutzen Sie das Maxi um Lifts und Abbacker zu identifizieren, damit Sie wissen wann Sie wenden oder halsen sollten. Permanente Windrichtungsänderungen können daran erkannt werden, dass man auf einem Bug dauern im Lift und auf dem anderen Bug dauernd im Abbacker segelt. - Seite 15 Stromstärke weniger als ein Knoten ist. Eine blinkende Anzeige macht Sie darauf aufmerksam, dass die kalkulierten Werte unzuverlässig sind. Siehe Probefahrt und Kalibrierung auf Seite 26 für Informationen zur Optimierung der Genauigkeit der Log- und Kompass-schwinger. www.raymarine.com...
-
Seite 16: Bedienung
Maxi Display Bedienung Datenkapitel und -seiten www.raymarine.com... -
Seite 17: Signaltöne Und Alarme
Alarm stoppen. (Siehe Seite 29). Die folgenden Alarme warden auf dem Maxi gezeigt. Sie müssen allerdings auf einem anderen Raymarine Micronet Display, welches im Netz ist, konfiguriert werden. Wenden Sie sich an das entsprechende Benutzerhandbuch um die Alarme zu konfigurieren. -
Seite 18: Seitenausblendung
Maxi Display Windstärkenalarm Die Windgeschwindigkeit ist über den zuvor eingestellten Wert gestiegen. Querversetzungsalarm Der Alarm erfolgt wenn vom GPS ein Querversetzungsalarm ausgelöst wurde. Wegpunktalarm Das Erreichen eines Wegpunktes wurde vom GPS gemeldet. Der Wegpunkt wird in der oberen Zeile des Displays angezeigt. -
Seite 19: Bedienung Des Maxi Displays Mittels Der Kontrolltaste
Standardeinstellung rücksetzen. Bedienung des Maxi Displays mittels der Kontrolltaste Das Maxi Display wurde entwickelt um mit der Fernbedienung bedient und konfiguriert zu werden. Es ist jedoch möglich, wenn auch begrenzt, das Maxi im Notfalle mit der einen Kontrolltaste zu bedienen. -
Seite 20: Setup Und Kalibrierung
Setup- und Kalibrierungsgliederung Setup ist in Kapitel gegliedert, die ihrerseits eine Anzahl von Seiten enthalten. Das Maxi Display ist für Fernbedienung entwickelt; der interne Setupmodus bietet nur Funktionen die lokal für das Maxi sind. Diese Einstellungen werden konfiguriert, indem die Maxi Setupfunktion durch die Fernbedienung gesteuert werden. -
Seite 21: Setup Und Kalibrierungs Methode
Option zu wählen. Drücken Sie nochmal, um die Option zu fixieren. Zwischen zwei alternativen Optionen wählen (z.B.: der AUTO LEG Modusparameter). Um zwischen zwei alternativen Optionen wählen: Drücken Sie . Die Einstellung schaltet zwischen den beiden Optionen hin und her. www.raymarine.com... -
Seite 22: Setupseitenbeschreibung
Maxi Display Setupseitenbeschreibung AUTO LEG Kapitel AUTO LEG Modus Es gibt zwei Modi: SIMPLE (einfach) und ADVANCED (fortgeschritten). Abhängig vom gewählten Modus sind die Konfigurationsseiten wie folgt: Einfacher Modus Konfigurationsseiten Start Die AUTO LEG Seite wird gezeigt während der Racetimer den Countdown zum Start zeigt. - Seite 23 Speicher Kapitel Alle Speicher werden geklärt, wenn das System abgeschaltet wird. Gefahrene Entfernung Setzt die gefahrene Entfernung auf 0.0 zurück. Minimale Tiefe Setzt die minimale Tiefe auf die aktuelle Tiefe. Maximale Tiefe Setzt die maximale Tiefe auf die aktuelle Tiefe. www.raymarine.com...
- Seite 24 Maxi Display Maximale Geschwindigkeit Setzt die maximale Geschwindigkeit auf die aktuelle Geschwindigkeit. Mitttlere Geschwindigkeit Setzt mittlere Geschwindigkeit aktuelle Geschwindigkeit. Maximale wahre Windgeschwindigkeit Setzt die maximale wahre Windgeschwindigkeit auf die aktuelle wahre Windgeschwindgkeit. Regatta Kapitel Tendenzen Setzt die Funktionsweisen der Tendenz- oder Besch- leunigungspfeile für Geschwindigkeit, SOG (Geschwindigkeit...
- Seite 25 -10° an, ersheint sie 10° zu niedrig, ist die Berichtigung +10°. Vorwindwinkelabstimmung Ändert die Vorwindwinkelkorrektur Beim Vorwindsegeln, wenn die Windrichtung auf der derzeitigen Halse um 10° zu hoch erscheint, bringen Sie eine Berichtigung von -10° an, ersheint sie 10° zu niedrig, ist die Berichtigung +10°. www.raymarine.com...
- Seite 26 Hintergrundbeleuchtungsfarbe Wählt die Farbe für die Hintergrundbeleuchtung des Displays. Optionen sind RED (Rot) und AMBER (Gelb). Raymarine empfielt dass, um Energie zu sparen, wenn immer möglich Rot benutzt wird. Hintergrundbeleuchtungskontrolle Entscheidet ob die Hintergrundbeleuchtung systemweit oder nur für das Instrument selber kontrolliert wird.
- Seite 27 Hauptinstrument gemacht werden, wenn das ursprüngliche Hauptinstrument diese Rolle aufgibt. Die Werksvorgabe ist Aus. Raymarine empfielt diese Möglichkeit ausgeschaltet zu lassen, es sei denn das www.raymarine.com anders rät. Demonstrations Modus In diesem Modus zeigt das Display Daten wenn en NICHT ans Micronet Netz angeschlossen ist.
-
Seite 28: Probefahrt Und Kalibrierung
Maxi Display Probefahrt und Kalibrierung Sobald ein Raymarine Mironet System auf einem Boot installiert ist und die automatische Vernetzung stattgefunden hat, ist es notwendig die Kalibrierung auszuführen. Es ist gefährlich die Displays zur Navigation zu benutzen, bevor sie richtig kalibriert sind. -
Seite 29: Einbau
Einbau Einbau Ihr Maxi Display kann mittels eines Halters am Mast oder direkt an einer Schotwand befestigt werden. Einbau mittles eines Halters Raymarine empfielt die Benutzung des von Tachtick zur Verfügung gestellten Halters, der für optimalen Radioempfang entwickelt wurde. Bitte wenden Sie Sich an die Einbauanleitung die mit dem Halter geliefert wird. - Seite 30 Maxi Display 1. Bohren Sie vier 2.5mm Löcher wie auf der Schablone makiert. 2. Beziehen Sie Sich auf das folgende Diagramm. Schnappen Sie mit Ihren Fingern die Blende vorsichtig vom Display weg. Achten Sie darauf die Taste nicht fallen zu lassen.
-
Seite 31: Wartung Und Fehlersuche
Vergewissern Sie Sich, dass die Batterie voll geladen ist, bevor Sie das Gerät für eine längere Zeit (z.B. über Winter) lagern. Fehlersuche und technische Unterstützung Mein Maxi Display wird nicht eingeschaltet, wenn ich das System anschalte Prüfen Sie, dass Sie die Autovernetzung korrekt durchgeführt haben um Ihr Maxi ans Netz anzuschliessen. - Seite 32 Maxi Display Alarmsignal - keine Spannung vorhanden Der Rumpfsender und das NMEA Interface müssen an eine externe Stromversorgung angeschlossen werden. Wenn diese Verbindung nicht vorhanden ist, wird ein Alarm für 10 Sekunden beim Einschalten des Systems ausgelöst. Jede Gleichstromquelle von 9 - 30 Volt ist für die Stromversorgung verwendbar.
- Seite 33 Alarmeinstellungen richtig sind. Die Kompassinformation des Systems stimmt nicht mit dem Steuerkompass überein Versichern Sie Sich dass der Steuerkompass korrekt kompensiert wurde und das er den Kurs richtig anzeigt. Versichern Sie Sich dass die Kompasskalibrierung richtig ausgeführt wurde (siehe Fernbedienungs- www.raymarine.com...
- Seite 34 Maxi Display benutzerhandbuch). Wenn dann immer noch ein Unterschied besteht, prüfen Sie ob irgendwelche magnetischen Objekte in der Nähe des Kompassgebers sind und versuchen Sie den in einer anderen Position zu montieren. Wird die Position des Kompassgebers oder in der Nähe befindlicher Ausrüstungstücke geändert, muss der Kompass wieder...
-
Seite 35: Spezifikationen
Windgeschwindigkeit (Knoten, m/s, Beaufort) Alarm: Akustischer Alarm für Tiefe, Wind, XTE (Querversetzung), Wegpunktankunft Gewicht: 365g Betriebstemperatur: -10 o bis +60 o C Frequenz: 868 MHz oder 916 MHz Garantie Einzeilheiten zur Garantie für dieses Produkt finden Sie auf der Raymarine Webseite: www.raymarine.com/warranty. www.raymarine.com... - Seite 36 H H i i n n w w e e i i s s : : Der Hersteller ist nicht für Radio- oder Fernsehempfangstörungen verantwortlich, die durch unbefugte Änderungen der Geräte hervorgerufen werden. Solche Änderungen könnten die Benutzererlaubnis nichtig machen. Raymarine Ltd. erklärt hiermit, dass das Micronet Maxi Display mit den notwendigen Anforderungen gemäß Direktive 1999/5/EC sowie anderen relevanten Positionen übereinstimmt.
