5.2 Funktionsgruppentyp Analoge Umformer
[dwve20au-150213-01.tif, 1, de_DE]
Bild 5-15
USART-Modul hinzufügen
Fügen Sie in DIGSI ein USART-Modul USART-AB-1EL oder USART-AC-2EL zum Gerät hinzu. Das USART-Modul
müssen Sie an einer der Einsteckpositionen für Kommunikationsmodule im Basismodul oder im Erweiterungs-
modul CB202 einfügen (siehe folgendes Bild).
[sc20ser3-220114-01-DE, 1, de_DE]
Bild 5-16
SUP-Protokoll auswählen
Wählen Sie das Slave Unit Protocol (SUP) aus. Dieses Protokoll ist verantwortlich für die Kommunikation
zwischen dem SIPROTEC 5-Gerät und der 20-mA-Einheit.
224

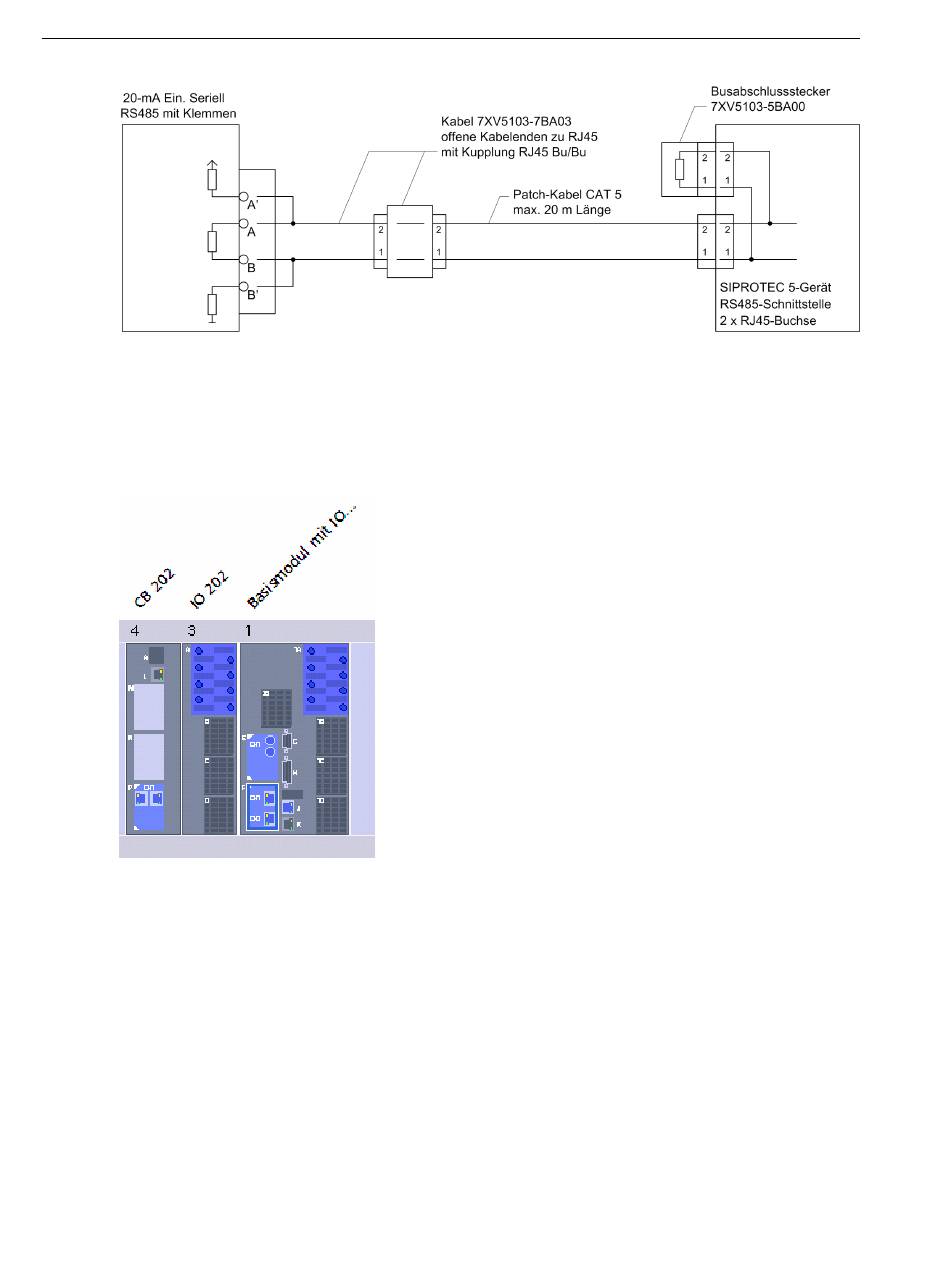

Anschluss der 20-mA-Einheit an das SIPROTEC 5-Gerät
Einfügeposition für ein USART-Modul
SIPROTEC 5, IO-Box, Handbuch
C53000-G5000-C032-1, Ausgabe 11.2022
