Systemfunktionen
3.4 Wirkkommunikation
erweitert werden. Die Kommunikation zwischen dem mittleren und dem rechten Gerät soll über ein IP-
Kommunikationsnetzwerk erfolgen.

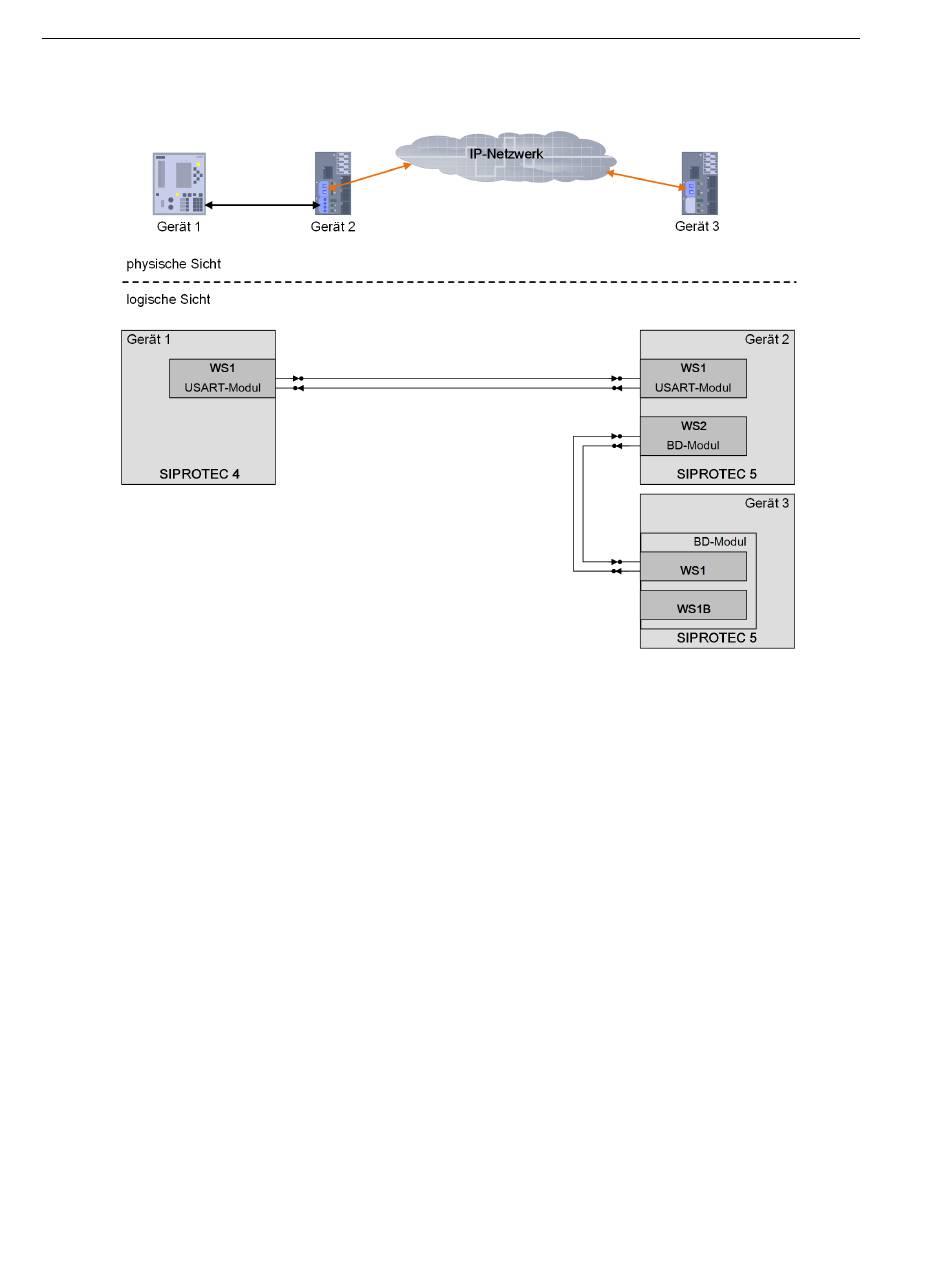

[dw_network_with_3-device_mixed-comm, 1, de_DE]
Bild 3-95
Für diese Konfiguration einer 3-Geräte-Kettentopologie müssen Sie in allen Geräten einen Geräteverbund mit
3 Geräten konfigurieren.
Im mittleren Gerät ist zusätzlich ein Ethernet-BD-Kommunikationsmodul notwendig. Konfigurieren Sie in den
Eigenschaften des Ethernet-BD-Kommunikationsmoduls das Protokoll Erweiterte Wirkschnittstelle.
Instanziieren Sie in der FG Wirkkommunikation den Funktionsblock Wirkschnittstelle 2. Ordnen Sie das
Ethernet-BD-Kommunikationsmodul der Wirkschnittstelle 2 zu.
Das rechte Gerät muss auch über ein Ethernet-BD-Kommunikationsmodul verfügen. Konfigurieren Sie auch
hier in den Eigenschaften des Ethernet-BD-Kommunikationsmoduls das Protokoll Erweiterte Wirk-
schnittstelle und ordnen das Ethernet-BD-Kommunikationsmodul der Wirkschnittstelle 1 zu. Als Beson-
derheit entsteht hier die Wirkschnittstelle 1B, die aber nicht benutzt wird.
Wenn für diese Konfiguration eine redundante Kommunikationsverbindung gefordert wird, empfiehlt Siemens
den Aufbau einer 3-Geräte-Ringtopologie. Dafür müssen Sie dann das linke und das rechte Gerät über einen
weiteren Kommunikationskanal miteinander verbinden. Damit entsteht die 3-Geräte-Ringtopologie. Das
folgende Bild zeigt diese Konfiguration:
154
Geräteverbund mit 3 Geräten und gemischten Kommunikationsmedien
SIPROTEC 5, IO-Box, Handbuch
C53000-G5000-C032-1, Ausgabe 11.2022
