Systemfunktionen
3.6 Benutzerdefinierte Objekte

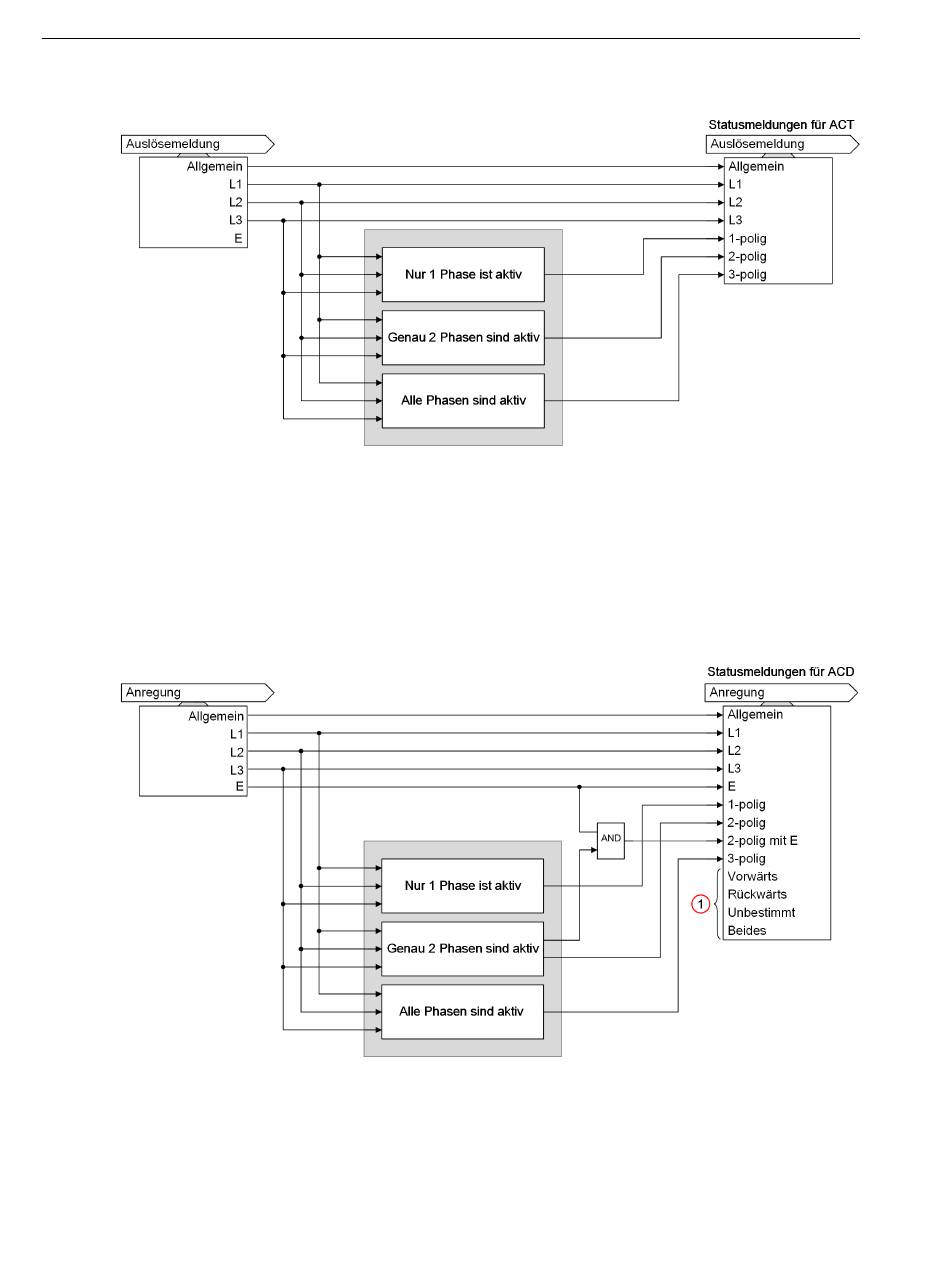

Die Statusmeldungen für den Datentyp ACT werden wie folgt gebildet:
[lo_ACT-information, 1, de_DE]
Bild 3-107
Information über Schutzaktivierung mit Richtung (ACD)
Dieser Objekttyp wird von Schutzfunktionen für die Anregung verwendet. Er steht in der Bibliothek für den
Empfang von Schutzinformationen über die Wirkschnittstelle zur Verfügung, die damit ebenfalls die Anre-
gung signalisieren können. Zusätzlich können sowohl ACD als auch ACT durch CFC-Pläne erzeugt und verar-
beitet werden.
Die Statusmeldungen für den Datentyp ACD werden wie folgt gebildet:
[lo_ACD-information, 1, de_DE]
Bild 3-108
(1)
Weiterführende Informationen siehe
172
Bildung der ACT-Statusmeldungen
Bildung der ACD-Statusmeldungen
Tabelle 3-19
C53000-G5000-C032-1, Ausgabe 11.2022
SIPROTEC 5, IO-Box, Handbuch
