Löschbarkeit
Der Betriebsmeldepuffer ihres SIPROTEC 5-Gerätes kann gelöscht werden. Das erfolgt in der Regel nach dem
Test oder der Inbetriebnahme des Gerätes. Lesen Sie dazu Kapitel
Konfigurierbarkeit
Der Meldeumfang des Betriebsmeldepuffers wird in einer eigens definierten Spalte der Informationsrangie-
rung (Matrix) von DIGSI 5 konfiguriert:
Ziel → Meldepuffer → Spalte Betriebsmeldepuffer
Ausgewählte Applikationsvorlagen und Funktionen aus der Bibliothek bringen einen vordefinierten Satz an
Betriebsmeldungen mit sich, den Sie jederzeit individuell anpassen können.
3.1.5.3
Parametriermeldepuffer
Im Meldepuffer für Parameteränderungen werden alle Einzelparameteränderungen und die heruntergela-
denen Dateien ganzer Parametersätze protokolliert. Das ermöglicht die Klärung, ob erfolgte Parameterände-
rungen im Zusammenhang mit protokollierten Ereignissen (z.B. Störfällen) stehen. Andererseits ist beispiels-
weise bei Störfallanalysen der Nachweis möglich, dass der aktuelle Status aller Einstellungen tatsächlich dem
zum Zeitpunkt des Störfalls entspricht. Im Parametriermeldepuffer können bis zu 200 Meldungen gespeichert
werden.
Auslesen vom PC mit DIGSI 5
•
Um zum Meldepuffer für Parameteränderungen Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das
Fenster der Projektnavigation.
Projekt → Gerät → Prozessdaten → Meldepuffer → Param.änderungen
Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Parametriermeldepuffers angezeigt.
•
Für die Aktualisierung (Synchronisation mit dem Gerät) klicken Sie auf die Schaltfläche Puffereinträge
lesen in der Kopfzeile der Meldungsliste
[sc_paramd, 1, de_DE]

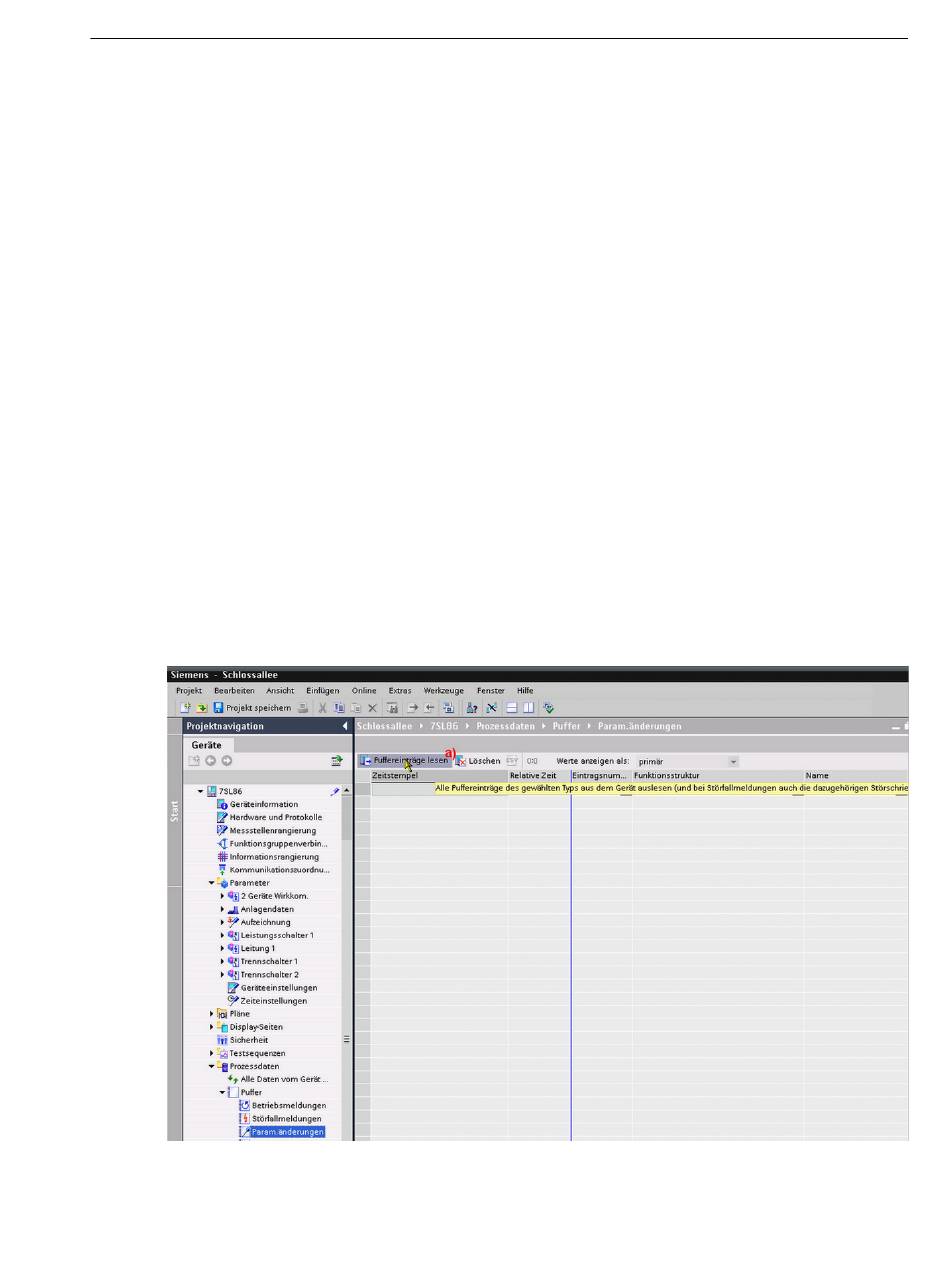

Bild 3-6
SIPROTEC 5, IO-Box, Handbuch
C53000-G5000-C032-1, Ausgabe 11.2022
Auslesen des Meldepuffers für Parameteränderungen mit DIGSI 5
3.1.6 Sichern und Löschen der
(Bild
3-6).
Systemfunktionen
3.1 Meldungen
Meldepuffer.
