Basisdatentypen
3.6.2
Die folgenden Datentypen stehen in der DIGSI 5-Bibliothek unter der Überschrift Benutzerdefinierte Signale
für benutzerdefinierte Objekte zur Verfügung. Zusätzlich steht Ihnen ein Ordner für externe Signale zur Verfü-
gung (siehe Kapitel
Benutzerdefinierte Signale
[sc_LB_userdefsig, 1, de_DE]

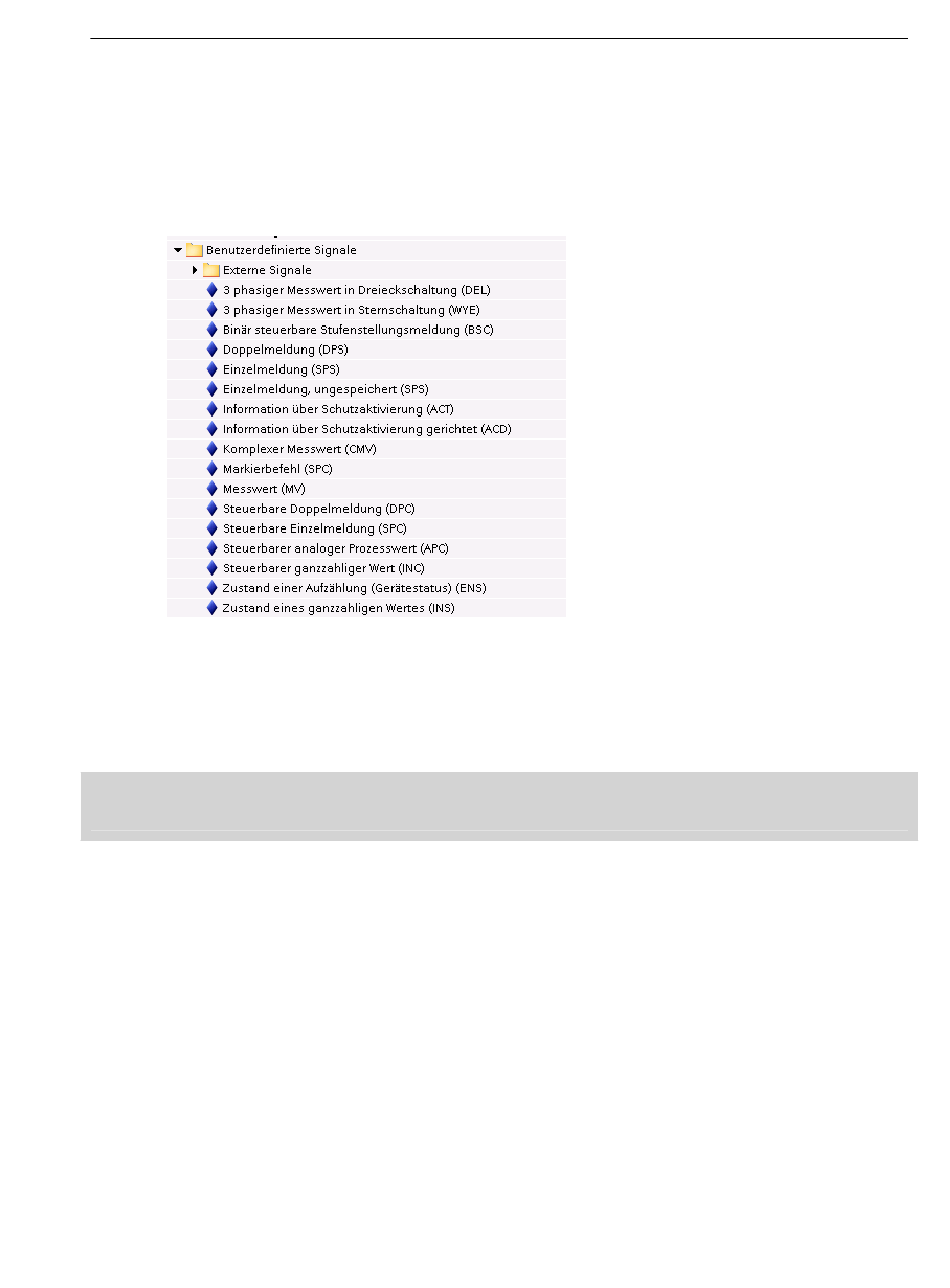

Bild 3-105
Einzelmeldung (Typ SPS: Single Point Status)
Mit einer Einzelmeldung kann der Status eines Binäreinganges erfasst oder das binäre Ergebnis eines CFC-
Planes weitergeleitet werden.
BEISPIEL
Erfassung über Binäreingang, Weiterverarbeitung im CFC und/oder Signalisierung auf einer LED.
Einzelmeldung (Typ SPS ungespeichert: Single Point Status ungespeichert)
Im Gegensatz zur Einzelmeldung SPS bleibt der Zustand der Meldung SPS ungespeichert nach einem Geräte-
neustart nicht erhalten.
Unter Eigenschaften > Details > Initialisierung > Wiederanlauf stellen Sie zu diesem Zweck Wert ein.
SIPROTEC 5, IO-Box, Handbuch
C53000-G5000-C032-1, Ausgabe 11.2022
3.6.5 Externe
Signale).
Benutzerdefinierte Signale
Systemfunktionen
3.6 Benutzerdefinierte Objekte
169
