5.2.3.3
Kommunikation mit 20-mA Einheit Ethernet
Logik
[lo_20mtcp, 1, de_DE]

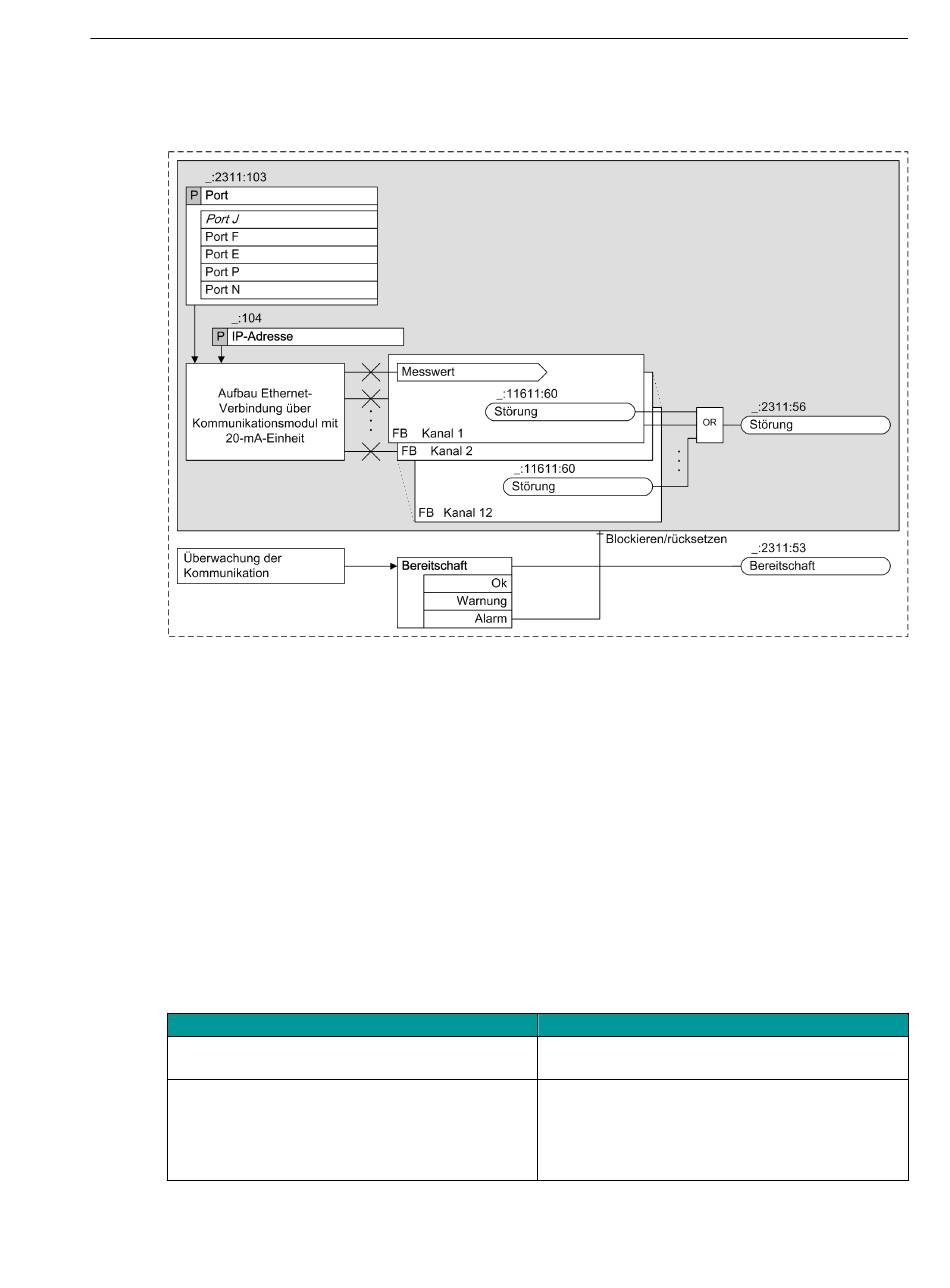

Bild 5-9
Kommunikation mit 20-mA-Einheit
Die Funktion dient zur Kommunikation mit einer 20-mA-Einheit, angeschlossen über eine Ethernet-Verbin-
dung. Wenn die Verbindung der Funktion über die Ethernet-Schnittstelle zur externen 20-mA-Einheit erfolg-
reich aufgebaut ist, sendet die 20-mA-Einheit die Messwerte aller angeschlossenen Kanäle an die Funktion
20‑mA Ein. Ether.. Damit die Verbindung erfolgreich aufgebaut werden kann, müssen Sie bestimmte Kommu-
nikationsparameter einstellen.
Weitere Informationen finden Sie in
Die 20-mA-Messeinheit 7XV5674 wird unterstützt.
Fehlerreaktionen
Die folgende Tabelle listet die Bedingungen auf, unter denen der Status
oder Warnung übergeht.
Tabelle 5-2
Fehlerbeschreibung
Die Funktion 20-mA Ein. Ether. kann keine Verbin-
dung mit einem Kommunikationsmodul aufbauen.
Die Funktion 20-mA Ein. Ether. sendet TCP-Einstel-
lungen an das Kommunikationsmodul, das sich
offenbar über ein serielles Protokoll mit der 20-mA-
Einheit verbinden möchte. Dieses Kommunikations-
modul stellt keine Verbindung zur 20-mA-Einheit her.
SIPROTEC 5, IO-Box, Handbuch
C53000-G5000-C032-1, Ausgabe 11.2022
Logik der Funktion 20-mA Einheit Ethernet
5.2.3.4 Anwendungs- und
Fehlerreaktionen
5.2 Funktionsgruppentyp Analoge Umformer
Einstellhinweise.
Bereitschaft in den Zustand Alarm
Status Bereitschaft
Alarm
Alarm
Funktionsgruppentypen
211
