Steuerungsfunktionen
6.3 Steuerungsfunktionalität
[sc_abgang, 1, de_DE]

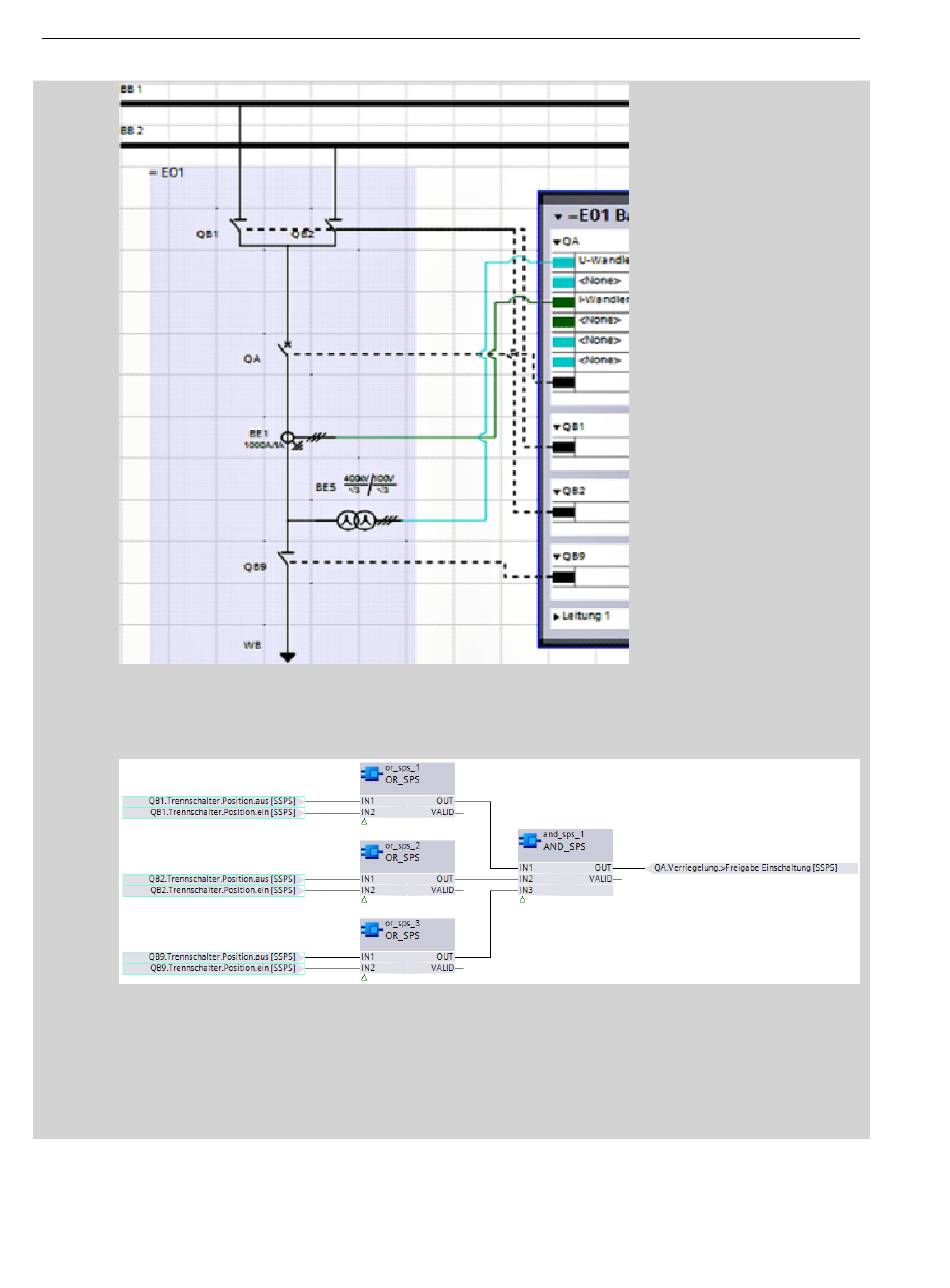

Bild 6-43
Der CFC-Plan, der zur Realisierung der Verriegelungsgleichung notwendig ist, wird im nächsten Bild gezeigt.
[sc_verpla, 1, de_DE]
Bild 6-44
Da der Funktionsblock Trennschalter die definierte Stellung Ein oder Aus liefert, kann auf das exklusive
ODER-Gatter XOR für die Verknüpfung verzichtet werden. Ein einfaches ODER ist ausreichend.
Wie im CFC-Plan zu erkennen ist, wird das Ergebnis der Prüfung auf das Signal >Freigabe Einschaltung
des Funktionsblocks Verriegelung der Funktionsgruppe Leistungsschalter QA verschaltet (siehe
304
Abzweigfeld einer Doppelsammel-Schienenanlage
Verriegelungsplan für eine Feldverriegelung
SIPROTEC 5, IO-Box, Handbuch
C53000-G5000-C032-1, Ausgabe 11.2022
6-44).
