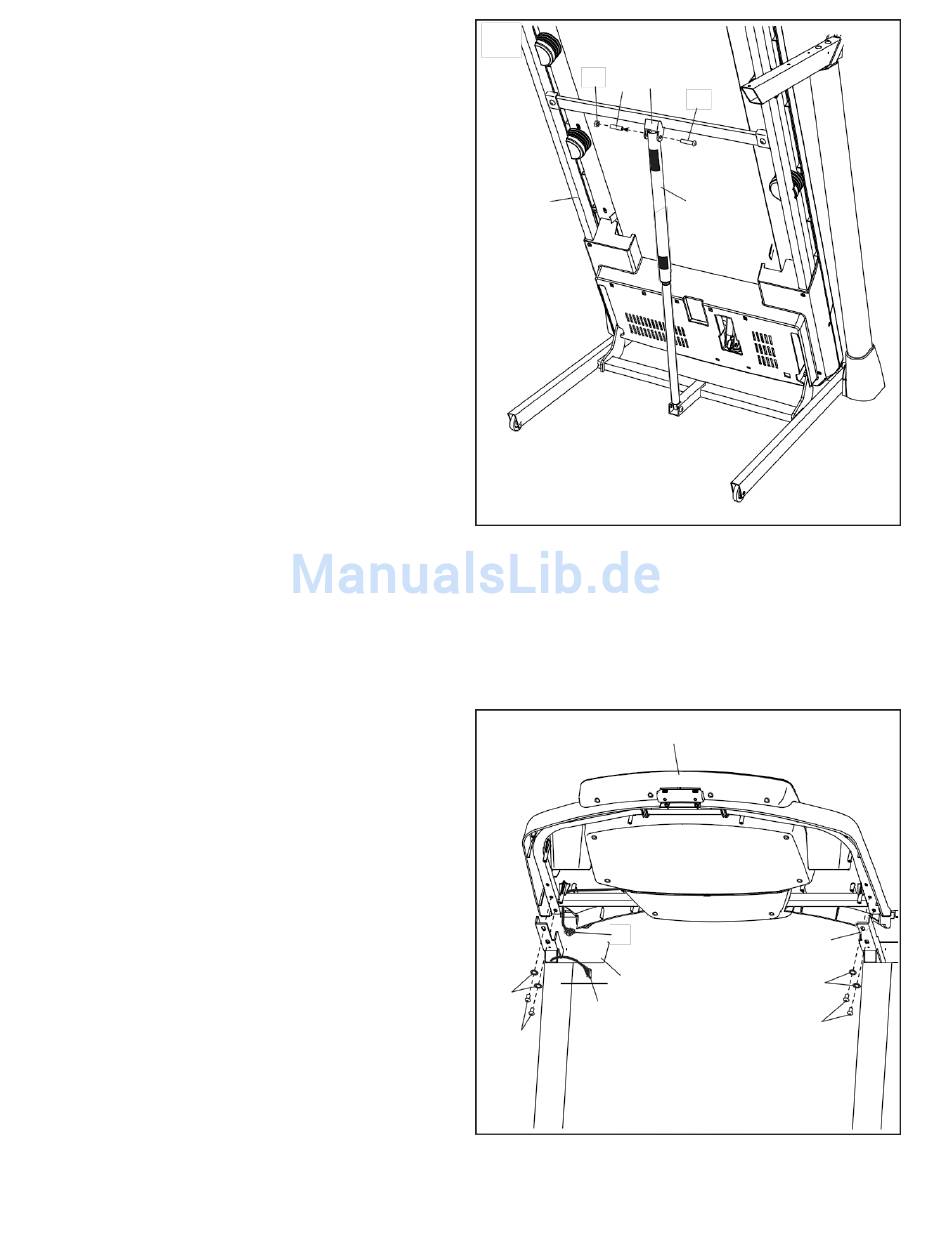

10. Entfernen Sie die Mutter 5/16" (12) und den
Bolzen 5/16" x 2 1/4" (3) von der Halterung an
der Arretierungsstrebe (38).
Bringen Sie den oberen Teil der
Aufbewahrungsarretierung (53) über die
Halterung der Arretierungsstrebe (38) und
führen Sie den Bolzen 5/16" x 2 1/4" (3) durch
Halterung und Aufbewahrungsarretierung.
Dabei wird ein Spacer (K) aus der
Aufbewahrungsarretierung
hinausgeschoben; diesen können Sie
entsorgen.
Schrauben Sie anschließend die Mutter 5/16"
(12) auf den Bolzen 5/16" x 2 1/4" (3). Ziehen
Sie die Mutter nicht zu stramm; die
Aufbewahrungsarretierung (53) muss
drehbar sein.
Anschließend senken Sie den Rahmen (56) ab
(siehe Seite 31).
11. Platzieren Sie die Bedienfeldhalterung (J) am
linken und rechten Handgriff (86, 87). Achten
Sie darauf, keine Kabel (K, 81)
einzuklemmen.
Befestigen Sie die Bedienfeldbasis (J) mit vier
Schrauben 5/16" x 1/2" (4) und vier
Sternscheiben 5/16" (11); ziehen Sie die
Schrauben noch nicht fest.
10
12 I 38
56
1
1
4
K
87
81
1
1
12
3
53
J
86
1
1
4
