Pro-Form 1150 RXW Bedienungsanleitung Seite 6

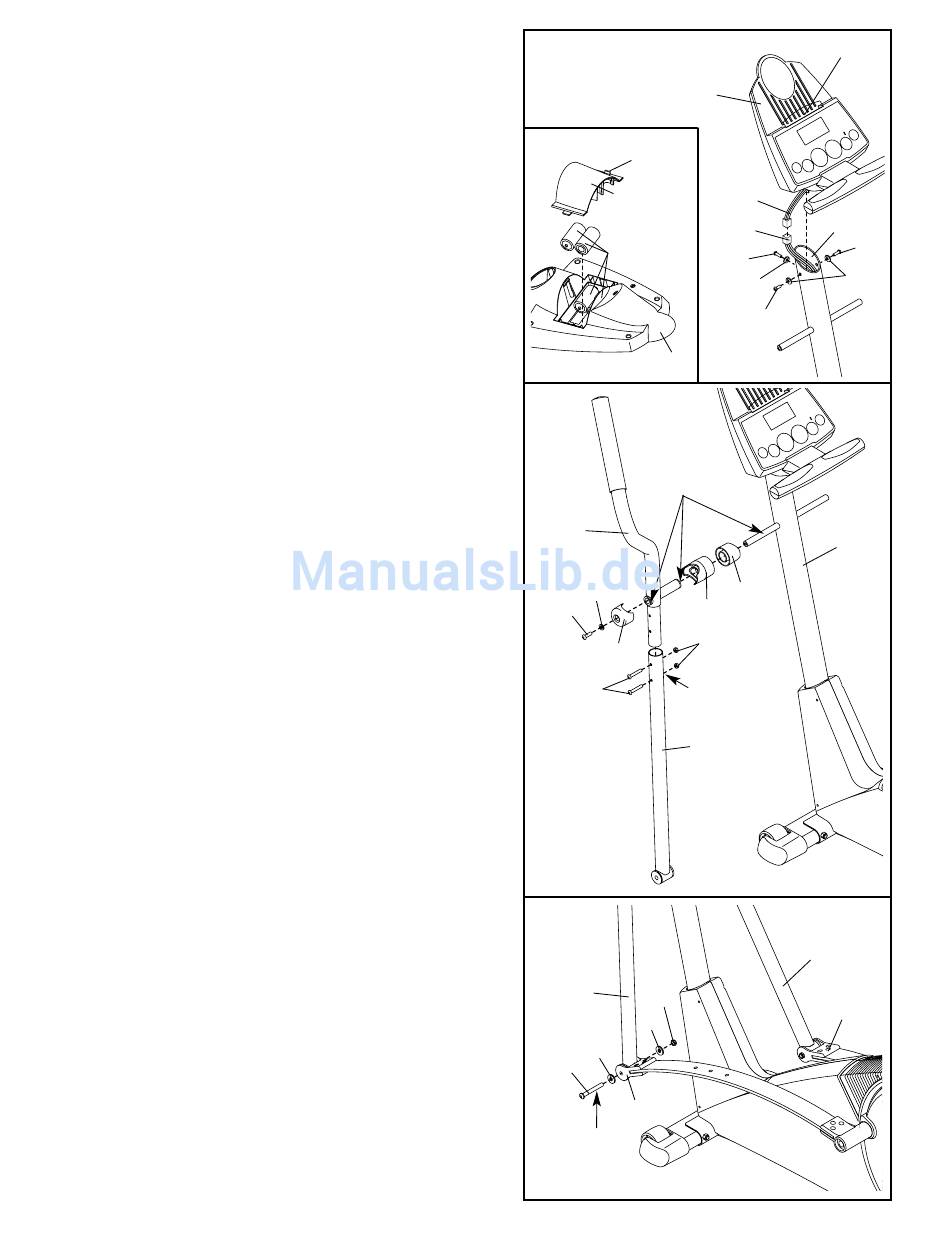

5. Der Computer (5) braucht vier 1,5V (D) Batterien; alkali-
sche Batterien sind empfohlen. Drücken Sie die Lasche an
der Batteriendeckung nach oben und heben Sie die Bat-
teriendeckung hoch. Legen Sie vier Batterien im Batterien-
gehäuse ein. Achten Sie darauf, dass die Batterien
zeichnungsgemäß im Batteriengehäuse ausgerichtet
sind. Schließen Sie wieder die Batteriendeckung.
Während eine andere Person den Computer (5) in der
gezeigten Position hält, verbinden Sie den Drahthalter am
Computer mit dem oberen Drahthalter (86). Führen Sie
den zusätzlichen Drahthalter in den Pfosten (2) ein.
Befestigen Sie den Computer (5) mit drei M10 x 27mm
Schrauben (71) und drei M10 gespaltene Unterlegschei-
ben (70) am Pfosten. Achten Sie darauf, dass Sie die
Drahthalter nicht einklemmen.
Drüken Sie den Buchhalter in den Computer (5) ein, so
dass er fest einschnappt, wie gezeigt.
6. Identifizieren Sie die linke Haltestange (9), der mit einem
Aufkleber markiert ist. Führen Sie die linke Haltestange in
eines der Haltestangenbeine (79) ein. Achten Sie darauf,
dass das Haltestangenbein so gedreht ist, dass die
sechseckigen Löcher auf der angezeigten Seite sind.
Befestigen Sie die linke Haltestange an das Haltestangen-
bein mit zwei M8 x 45mm knopfförmiger Bolzen (50) und
zwei M8 Nylon-Verschlussmuttern (46). Achten Sie dar-
auf, dass sich die Nylon-Verschlussmuttern innen in
den sechseckigen Löchern befinden. Ziehen Sie die
knopfförmiger Bolzen noch nicht fest an.
Verwenden Sie einen reichlichen Betrag des inbegriffenen
Schmiermittels an der linken Achse am Pfosten (2) und
innen in den zwei Haltestangebuchse (24) im linken
Haltestange (9).
Schieben Sie vorsichtig ein Pfosten-Abstandsstück (26), ein
Haltestange-Abstandsstück (25), die linke Haltestange (9)
und eine Haltestange-Kappe (23) auf die linke Achse am
Pfosten (2), wie gezeigt. Führen Sie eine M8 x 19mm knopf-
förmige Schraube (22) durch eine M10,3 schwarze
Unterlegscheibe (53) und drehen Sie ihn in der Achse fest.
Befestigen Sie die rechte Haltestange und das andere
Haltestangenbein (nicht gezeigt) auf die gleiche Weise.
7. Halten Sie das niedere Ende der linken Haltestangenbein
(79) in der linken Vorderen Federklammer (17). Verwenden
Sie einen reichlichen Betrag Schmiermittel an einem M10 x
78 mm knopfförmige Bolzen (27). Befestigen Sie das linke
Haltestangebein (79) mit dem Knopfbolzen, zwei M10
Unterlegscheiben (38) und einer M10 Nylon-Verschlussmut-
ter (29) an der Vorderen Federklammer. Ziehen Sie dei
Nylon-Verschlussmutter nicht zu fest an; das linke
Haltestangebein muss sich leicht drehen können.
Befestigen Sie das rechte Haltestangenbein (79) an der
anderen vorderen Federklammer (17), auf die gleiche Weise.
Beziehen Sie sich auf Schritt 6. Ziehen Sie die M8 x 45mm
knopfförmigen Bolzen (50) in den Haltestangenbeinen (79)
fest an. Ziehen Sie den M10 x 88mm knopfförmigen
Bolzen (63) fest an.
5
Lasche
Batterien-
deckung
Batterien
6
Schmieren
9
53
22
23
50
7
79
38
38
27
17
Schmieren
6
Buchhalter
5
Draht-
halter
86
71
70
71
5
26
25
46
Sechseckigen
Löcher
79
79
29
2
71
70
2
17
