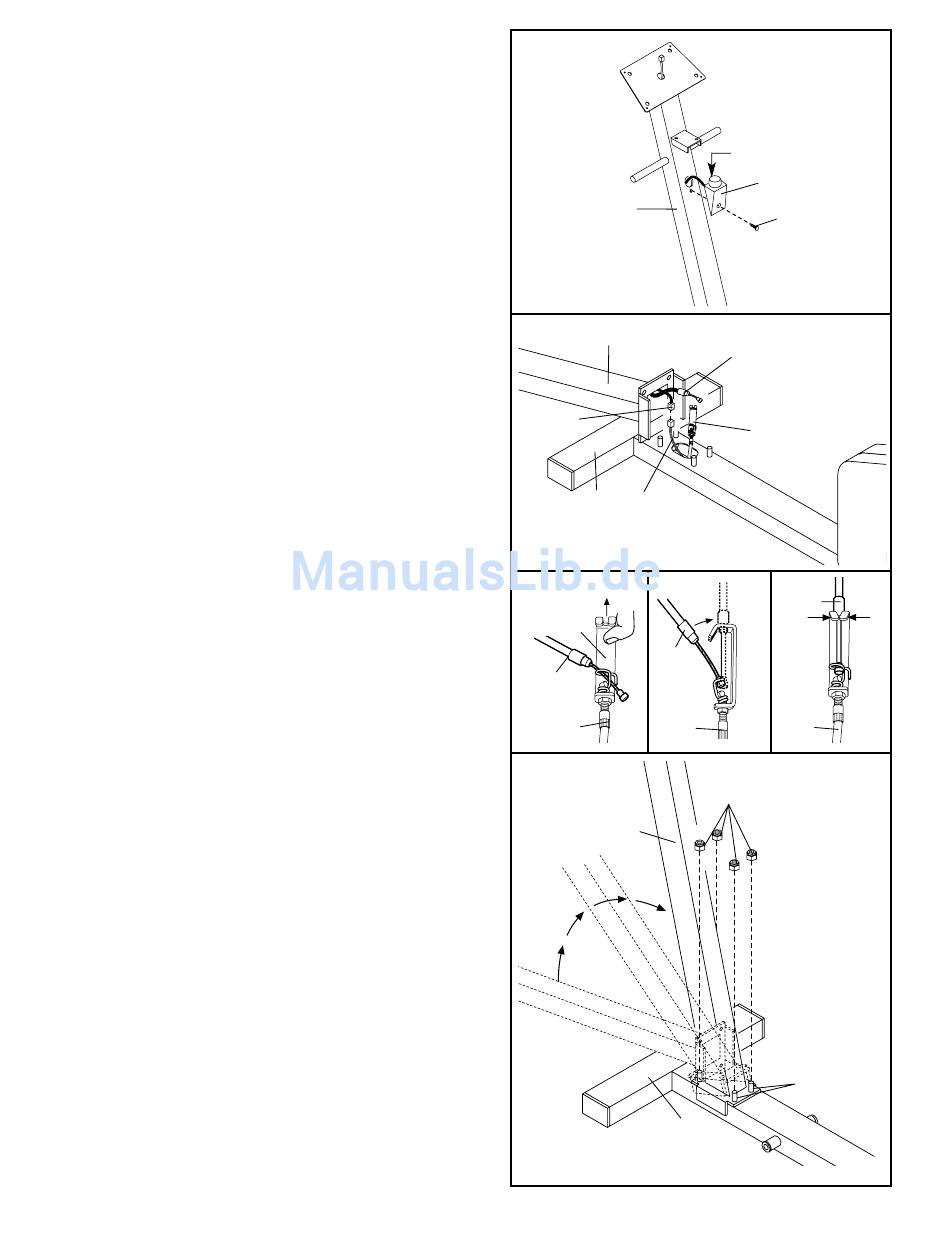

1. Drehen Sie die Widerstandskontrolle (26) gegen den
Uhrzeigersinn zur Minimumeinstellung.
Falls die Widerstandskontrolle (26) am Pfosten (3)
befestigt ist, entfernen Sie die M4 x 16mm Schraube
(34). Ziehen Sie den unteren Teil der Widerstands-
kontrolle vom Pfosten weg, dann herunter und entfer-
nen Sie ihn. Ziehen Sie dabei das Widerstands-
kabel nicht und entfernen Sie es nicht vom
Pfosten.
2. Bedecken Sie die Vorderseite der Basis (1) mit
einem Lappen um ihn zu beschützen. Legen Sie den
Pfosten (3) in die gezeigte Position. Verbinden Sie
den Verlängerungsdraht (2) mit dem Membranen-
schalterdraht (25).
Verbinden Sie dann das Widerstandskabel (26) mit
dem Verlängerungskabel (55) wie folgt:
• Beziehen Sie sich auf Zeichnung A. Ziehen Sie die
Metallklammer hoch und setzen Sie die Spitze des
Widerstandskabels (26) in den Drahthalter auf dem
Verlängerungskabel (55) wie gezeigt.
• Beziehen Sie sich auf Zeichnung B. Ziehen Sie fest
am Widerstandskabel (26) und schieben Sie es in
die Metallklammer auf dem Verlängerungskabel
(55) wie gezeigt.
• Beziehen Sie sich auf Zeichnung C. Mit einer
Flachzange pressen Sie die Zacken am oberen
Ende der Metallklammer zusammen.
3. Richten Sie die zwei Löcher an der Voderseite des
Pfostens (3) in Linie mit den zwei geschweißten
Bolzen an der Vorderseite der Basis (1) aus. Drücken
Sie den Membranenschalterdraht (nicht gezeigt) vor-
sichtig in den Pfosten herein bis er straff ist.
Drehen Sie dann den Pfosten (3) bis um die hälfte
einer vertikalen Position während Sie die Metall-
klammner am Verlängerungskabel (nicht gezeigt) in
den Pfosten einführen. Wenn sich die Metallklammer
im Pfosten befindet, drehen Sie den Pfosten zur verti-
kalen Position, so dass er auf den vier geschweißten
Bolzen auf der Basis (1) sitzt. Achten Sie darauf,
dass die Drähte nicht eingeklemmt sind.
Schrauben Sie eine M10 Nylon-Verschlussmutter (29)
in jeden geschweißten Bolzen fest.
Beziehen Sie sich auf Schritt 1. Befestigen Sie die
Widerstandskontrolle (26) mit der M4 x 16mm
Schraube (34) wieder am Pfosten (3).
1
3
2
3
2
1
25
A
Metall-
klammer
26
55
3
3
6
Anhänger
26
34
26
55
B
C
26
26
55
55
29
Geschweißte
Bolzen
1
