3.

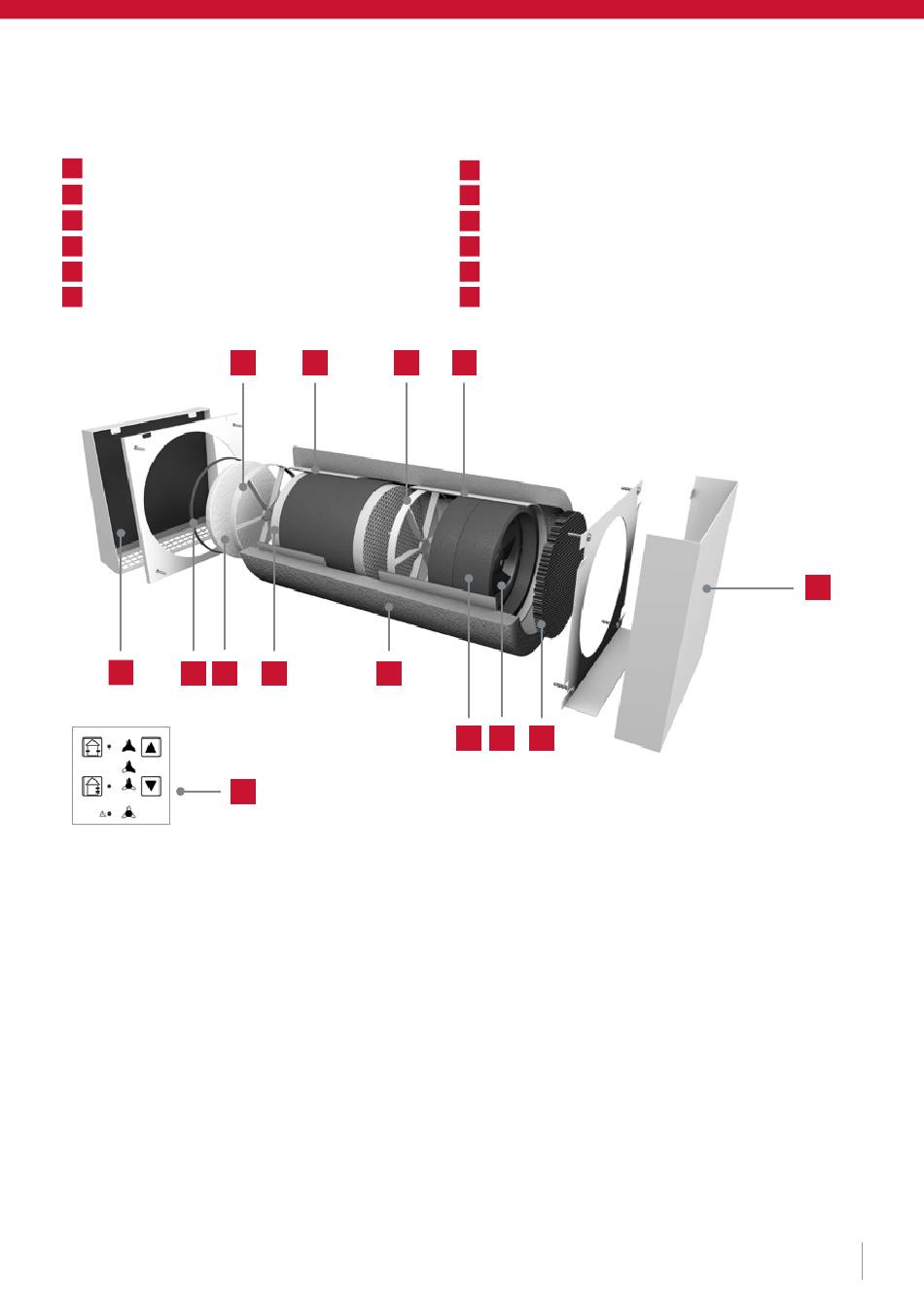

Übersicht DL 40
Strömungsrichter
A
Gehäuserohr
B
Innenblende (verschließbar)
C
Fingerschutz
D
Ventilator (12 V / DC)
E
Ventilatoraufnahme
F
L
K
I
Die Lüftungseinheit DL 40 besteht aus einer runden oder eckigen Wanddurchführung (G) und einer eingescho-
benen Ventilatoreinheit. Die Ventilatoreinheit besteht im Wesentlichen aus einem reversierbarem Ventilator 12-V-
DC (E), Keramik-Wärmespeicher zur Wärmerückgewinnung, Filter (ISO Coarse 50% / G3 optional Pollenfilter ePM1
55%) und einem Gehäuserohr (B).
Der raumseitige Luftdurchlass erfolgt über eine verschließbare und schallgedämmte Innenblende (C).
Der Außenluftdurchlass erfolgt über eine Außenhaube (L). Die Bedienung des Gerätes erfolgt über die DL 40
Kompaktregelung (J) in verdrahteter Ausführung (Zubehör).
A
B
A
H
G
J
Wanddurchführung rund / eckig (495 oder 1000 mm)
G
Wärmespeicher mit Isolierung
H
Filter Coarse 55% nach ISO 16890
I
DL 40 Kompaktregelung
J
Luftfilterhalter
K
Außenhaube (Wetterschutzhaube in RAL 9016
L
oder Edelstahl)
B
F
E
D
C
07
