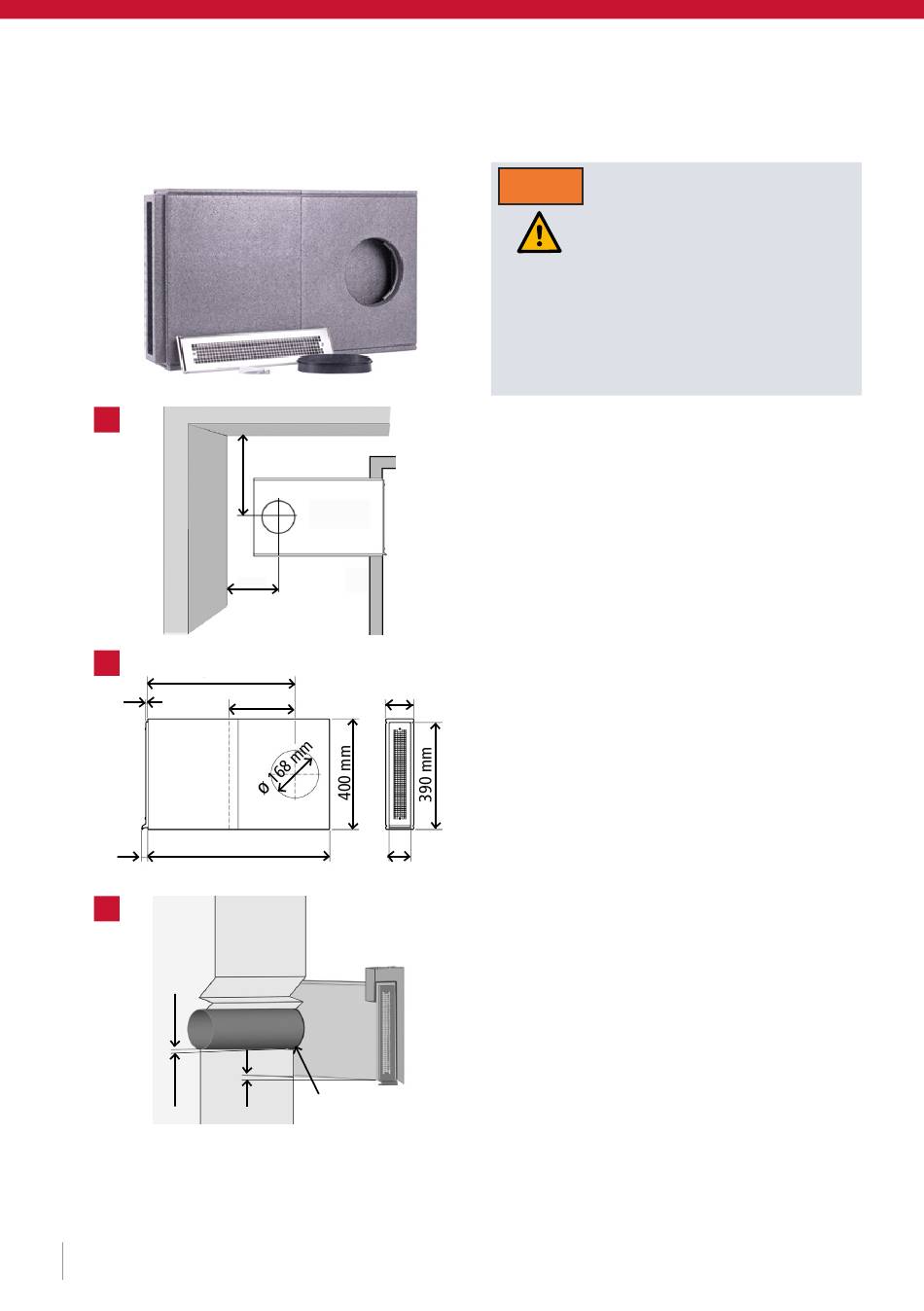

4.2.1 Laibungselement für Wanddurchführung rund 160 mm
a
b
535 mm
7 mm
22 mm
c
1...2 %
1...2 %
10
≥ 300 mm
≥ 200 mm
100 mm
240 mm
661 mm
80 mm
20...25 mm
Verletzungsgefahr!
WARNUNG
Bei nicht fachgerechter Montage kann
sich das Laibungselement oder die
Wanddurchführung von der Wand lösen.
• Die Montage des Laibungselementes
nur an Wänden mit ausreichender
Tragkraft vornehmen.
• Laibungselement und Wandhülse
fest einputzen.
Montageposition festlegen und Abstände einhalten (siehe
Abbildung links).
Achtung!
Auf eine ebene und feste Wandfläche achten.
Das Laibungselement nur in Verbindung mit der
DL 40 Wanddurchführung rund 160 mm verbauen!
Maximale und minimale Länge von der Mitte der
Kernbohrung einhalten (siehe Abbildung links).
Maximale Länge: 535 mm
Minimale Länge: 240 mm
Achtung!
Um das Laibungs-Außengitter eine 7 mm
umlaufende Putzkante berücksichtigen.
lement nicht in Kombination mit einer Fassadenwärme-
dämmung mit einer Dicke von 100 mm verbauen.
Einbauposition Innenwand: Wandführung muss nach
Anbringung von Putz, Tapete etc. putzbündig mit der
Innenwand abschließen.
Einbauposition Fensterlaibung: Die Kondensat-
Abtropfkante muss nach Anbringung des Außenputzes
20 bis 25 mm über den Außenputz hinausstehen.
Achtung! Mindestgefälle 1 bis 2% der Wanddurchführung
160 und des Laibungselementes einhalten. Bei zu gerin-
gem Gefälle kann Kondenswasser Richtung Innenwand
laufen und das Gerät oder Mauerwerk beschädigen.
Das Laibungse-
