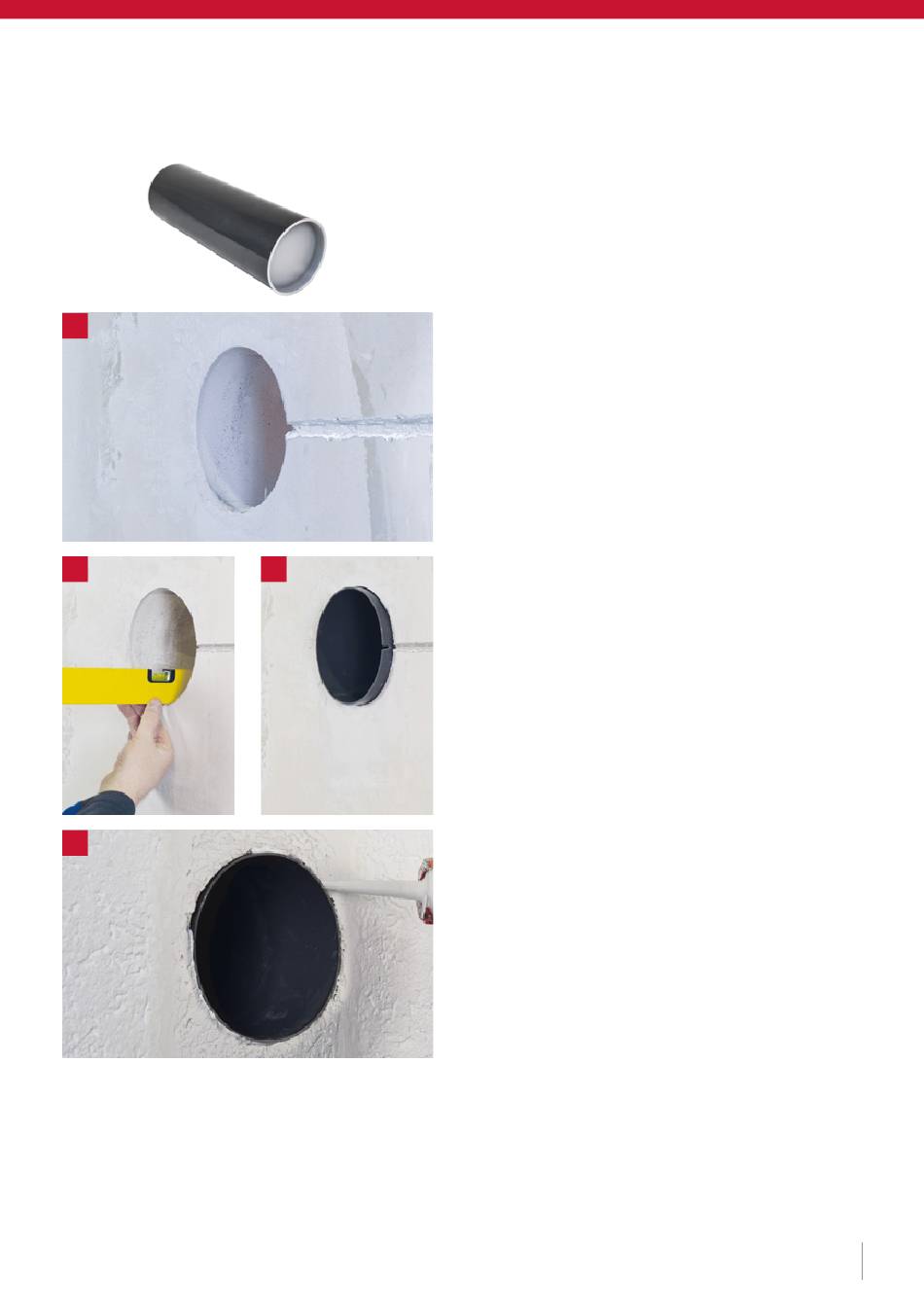

4.2 Wanddurchführung rund 160 mm (PVC-U)
a
b
d
c
Die runde DL 40 Wanddurchführung 160 mm ist zur
Installation in Kernlochbohrungen 162 mm vorgesehen.
Die Wanddurchführung rund ist in der Länge 500 mm
verfügbar und besteht aus PVC-U.
Stellen Sie eine Kernlochbohrung mit einem Durchmes-
ser von 162 mm her.
Hinweis: Die Bohrung muss ein Gefälle von 1-3° nach
außen aufweisen. Die fertige Wandstärke gibt die Län-
ge der Wanddurchführung vor. Beachten Sie die Stärke
des Innenwandaufbaues (z.B. Putz oder Trockenbau)
und der Aufbau der Außenwand.
Rohrlänge = Stärke Innenputz + Mauerwerk + Isolie-
rung/Luftschicht + Aussenputz/Klinker
Schieben Sie die Wanddurchführung in die Kernloch-
bohrung ein und lassen Sie die Wanddurchführung bei
Bedarf (z.B. für weitere Putz- oder Dämmschichten)
entsprechend raum- und fassadenseitig über stehen.
Hinweis: Um eine spannungsfreie Montage / Demontage
(Wartung) des Ventilators / des Wärmespeichers in der
Wanddurchführung sicherzustellen, sind Verformungen der
Wanddurchführung durch äußeren Druck / Verspannung zu
vermeiden! Achten Sie stets darauf, dass die Wanddurchfüh-
rung mit einem Gefälle nach außen montiert wird!
Dichten Sie die Wanddurchführung zum Mauerwerk
innen und außen mit einer geeigneten Dichtmasse ab.
Hinweis: Bei größeren Wanddurchbrüchen kann der
Zwischenraum von Wanddurchführung und Wand-
durchbruch mit einem nicht drückendem Montage-
schaum aufgefüllt werden.
