Aufbau

Bedieneinheit MZ-One

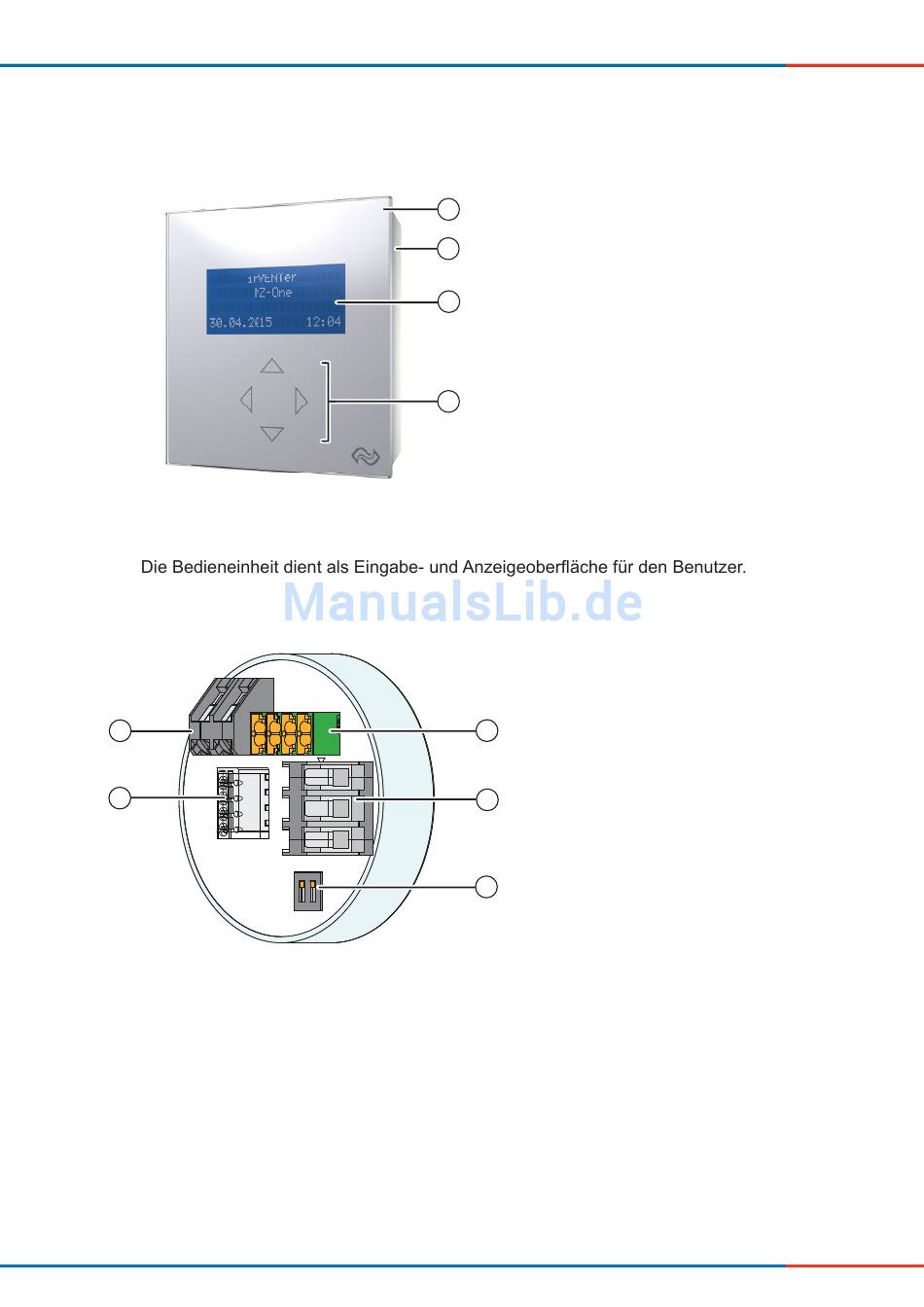

Abbildung 1: Vorderansicht Bedieneinheit des Reglers MZ-One
Clust-Air-Modul
5
4
Abbildung 2: Vorderansicht Clust-Air-Modul
Das Clust-Air-Modul beinhaltet die Elektronik für die zu steuernde Zone. Das Modul wird in
einer Unterputzdose montiert und angeschlossen. Nach der Installation empfehlen wir eine
Abdeckung im Schalterdesign oder das Übertapezieren der Unterputzdose.
Durch die Clust-Air-Module ist eine individuelle Aufteilung der Wohneinheit in verschiedene
Lüftungsbereiche (Zonen) möglich. Jedes Clust-Air-Modul wird einer Zone zugeordnet.
Es wird innerhalb dieser Zone angebracht und kann separat angesteuert werden.
Ein Clust-Air-Modul ermöglicht die Ansteuerung von bis zu vier inVENTer
mit Wärmerückgewinnung, den Anschluss eines Temperatur- und Feuchtesensors und den
Anschluss eines weiteren externen Sensors (digital oder analog).
Glasabdeckung
1
2 Gehäuse,
bestehend aus Grundplatte und Abdeckung
2
3 Anzeige-Einheit
4 Bedienfeld mit kapazitiven Tastern
3
(Navigationspfeile)
4
Anschlussklemme Steuer-Bus, 4-polig
2 Anschlussklemme Ventilator, 3 polig
3 DIP-Schalter
4 Anschlussklemme
1
Temperatur- und Feuchtesensor, 4-polig
5 Externe Schnittstelle
2
3
Regler MZ-One • Montage- und Bedienungsanleitung
SYSTEMÜBERSICHT
® Lüftungsgeräten
