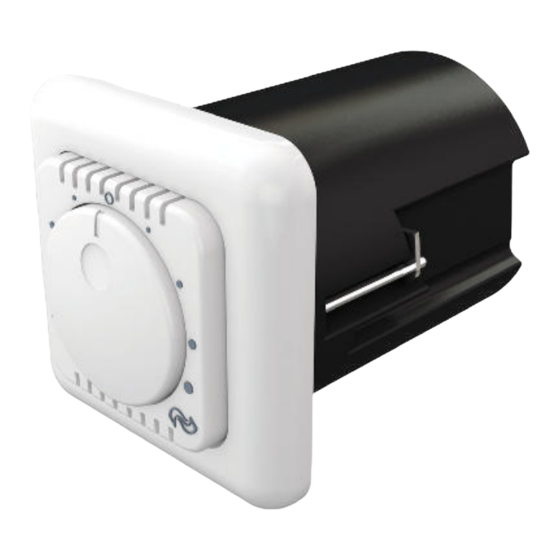

inVENTer ZR8 Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ZR8:
Inhaltsverzeichnis

Werbung

Quicklinks

Regler ZR8
Montage- und Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer ZR8

Inhaltszusammenfassung für inVENTer ZR8

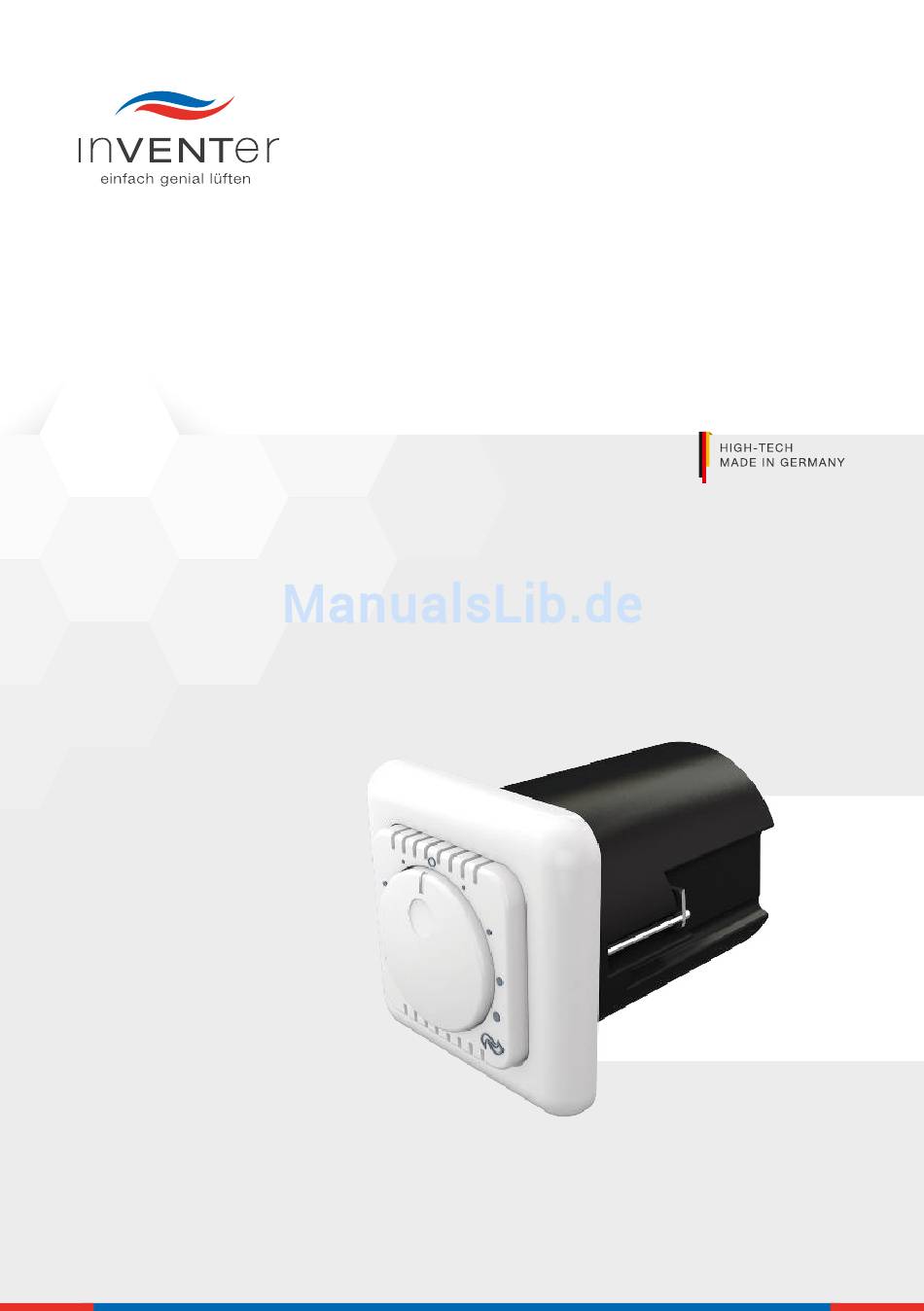

  • Seite 1 Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 2 Marken inVENTer ® und iV12-Smart sind geschützte Handelsmarken der inVENTer GmbH. Die übrigen Be- zeichnungen in dieser Dokumentation können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montage- und Bedienungsanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzugeben.

  • Seite 3: Inhaltsverzeichnis

    Montage Regler Schaltschrank ..................36 Bedienung ..........................42 Betriebsart Wärmerückgewinnung einstellen ............... 42 Betriebsart Durchlüftung einstellen ................42 Betriebsart Pausen-Funktion einstellen (nur Regler ZR8-Flat) ........43 Betriebsart AUS einstellen (nur Regler ZR8-Standard)..........43 Technische Daten ........................44 Lieferumfang, Zubehör und Ersatzteile ................45 10 Wartung und Instandhaltung ....................

  • Seite 4: Sicherheit

    Das Kapitel Sicherheitshinweise enthält grundlegende Sicherheitshinweise für den Umgang mit dem Regler ZR8. Alle in diesem Kapitel aufgeführten Hinweise zur Montage, Bedienung und Wartung des Reglers ZR8 sind zu beachten. Darüber hinaus sind die Sicherheitshinweise zu beachten, die den Hand- lungsanweisungen vorangestellt sind. Sicherheitshinweise verstehen Sicherheitshinweise sind Handlungsanweisungen vorangestellt.

  • Seite 5: Allgemeine Symbole

    Verwenden Sie den Regler nur entsprechend der Einsatzfälle, die in dieser Dokumentation beschrie- ben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbauten am Regler sind nicht zulässig.

  • Seite 6: Systemübersicht

    • Regler ZR8-Flat ZR8-Standard und ZR8-Flat unterscheiden sich voneinander durch den Luftvolumenstrom in der Leistungs- stufe 0. Der Einsatz des Reglers ZR8-Flat empiehlt sich in Räumen mit der Anforderung, das Lüftungssys- tem zur Einhaltung der Feuchteschutzlüftung nicht abzuschalten. Die Leistungsstufen des Ventilators sind in allen Betriebsarten einstellbar.

  • Seite 7: Aufbau

    Abbildung 1: Vorderansicht Regler ZR8 1 Rahmen 3 Drehknopf 2 Abdeckung Regler 4 Lüftungsschlitze Vorderansicht regler Zr8 mit doppeltem rahmen Abbildung 2: Vorderansicht Regler ZR8 mit doppeltem Rahmen 1 Rahmen 4 Lüftungsschlitze 2 Abdeckung Regler 5 Blindabdeckung 3 Drehknopf •...

  • Seite 8: Funktion

    Lüftungsgerätes wird in der Leistungsstufe 0 zunächst abgeschaltet und läuft automatisch nach 60 Minuten in der Betrienbsart Wärmerückgewinnung mit Richtungswechsel und 17 % Leistung weiter. Betriebsart AuS Die Betriebsart AUS ist nur am Regler ZR8-Standard wählbar. Der Ventilator des Lüftungsgerätes wird in der Leistungsstufe 0 abgeschaltet. Synchronisierung mehrerer regler Der Regler ZR8 ermöglicht die Synchronisierung mehrerer Regler untereinander.

  • Seite 9: Bedien- Und Anzeigeelemente

    5 Leuchtdiode Wärmerückgewinnung (orange) * 3 Drekknopf mit Fingerführung Ausgeschaltet bei Leistungsstufe 0 Stiftleiste Platine regler Abbildung 4: Rückseite: Bedienelement an Platine Regler 1 Platine Regler 2 Stiftleiste, 3-polig, für Steckbrücke ** Nur für Service-Einstellungen • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 10: Elektrischer Anschluss

    • 2 Lüftungsgeräte iV12-Smart / iV14: 20 m (hintereinander) • 1 Lüftungsgerät iV-Twin: 20 m Steckerbelegung Flexibles rundkabel (1-adrig je Ader-Endhülse) Abbildung 5: Farbreihenfolge Steckerbelegung 1 Rundleitung Weiß (Lü1) 2 Rundleitung Grün (Ub+) 3 Rundleitung Braun (Lü2) • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 11 ELEKTrIScHEr AnScHLuSS Anschluss (Beispiel) IV V V IV III III IV V Abbildung 6: Anschluss-Beispiel Regler ZR8 (sternförmig) 1 Lüsterklemme Ventilatorbus Eingang Transformator, 2-polig, 230 V, 50 Hz Weiß (–) Zuluft 2 Transformator, 7 VA Grün Betriebsspannung 3 Rückseite Platine Regler Braun (–)

  • Seite 12: Montagevorbereitung

    Bringen Sie die Dose Wandeinbau, die Dose Elektronik und die Dose Aufputz vorzugsweise in Höhe vorhandener anderer Lichtschalter an. Bezeichnung Breite (mm) Höhe (mm) Tiefe (mm) Ø (mm) Wandöffnung für Dose Wandeinbau Dose Wandeinbau Wandöffnung für Dose Elektronik Dose Elektronik Dose Aufputz Dose Schaltschrank • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 13: Maßzeichnungen

    Dose Wandeinbau Ø Abbildung 8: Maßzeichnung Dose Wandeinbau 1 Befestigungsschraube Dose Wandeinbau 2 Befestigungsschraube Platine Regler Dose Elektronik Abbildung 9: Maßzeichnung Dose Elektronik 1 Befestigungsschraube Dose Elektronik 2 Befestigungsschraube Platine Regler 3 Befestigungsschraube Tragring • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 14 1 Durchführung Kabel Ventilator 4 Trennplatte 2 Bohrung Befestigungsschraube 5 Befestigungsschraube Tragring 3 Befestigungsschraube Platine Regler 6 Durchführung Kabel Netzanschluss Dose Schaltschrank Abbildung 11: Maßzeichnung Dose Schaltschrank 1 Befestigungsschraube Platine Regler 2 Trennplatte 3 Befestigungsschraube Tragring • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 15 Schaltschrank (Beispiel) Abbildung 12: Maßzeichnung Blende Schaltschrank (Beispiel) 1 Abdeckung Schaltschrank 2 Blende Schaltschrank 3 Ausschnitt Blende Schaltschrank Ausschnitt Blende Schaltschrank Abbildung 13: Maßzeichnung Ausschnitt Blende Schaltschrank 1 Eckbohrungen 2 Hutschiene 3 Ausschnitt Blende Schaltschrank • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 16: Einbau Und Montage

    Mauerwerk ist trocken und tragfähig. Leichtbauwand ist fertiggestellt. Keine Stürze in der Position der geplanten Wandöffnung. ► Fräsloch (Ø 74 mm) für Dose Wandeinbau an Innenwand anbringen. Ø Ö Ö Wandöffnung Dose Wandeinbau ist angebracht. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 17 Keine Stürze in der Position der geplanten Bohrlöcher. ► Bohrlöcher (Ø 8 mm) für Dübel an Innenwand anbringen. ► Bohrlöcher (Ø 12 mm) für Kabel Netzanschluss / Kabel Ventilator an Innenwand anbringen. Ö Ö Bohrungen Dose Aufputz sind angebracht. • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 18: Kabel Verlegen

    Kabel Netzanschluss ist verlegt. ► Kabel Ventilator, 3-adrig, (1) vom Ventilator zur Wandöffnung (2) verlegen. ► Darauf achten, dass Kabel Ventilator (1) ca. 150 mm aus Wandöffnung (2) herausragt. Ö Ö Kabel Ventilator ist verlegt. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 19 Kabel Netzanschluss ist verlegt. ► Kabel Ventilator, 3-adrig, (1) vom Ventilator zur Wandöffnung (2) verlegen. ► Darauf achten, dass Kabel Ventilator (1) ca. 150 mm aus Wandöffnung (2) herausragt. Ö Ö Kabel Ventilator ist verlegt. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 20 Kabel Netzanschluss ist verlegt. ► Kabel Ventilator, 3-adrig, (2) vom Ventilator zur oberen Bohrung (1) verlegen. ► Darauf achten, dass Kabel Ventilator (2) ca. 150 mm aus Bohrung (1) herausragt. Ö Ö Kabel Ventilator ist verlegt. • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 21: Montage Regler In Dose Wandeinbau

    ► Bohrungen (2,3) an Dose Wandeinbau (1) anbringen. ► Kabel Netzanschluss (5) durch untere Bohrung (4) hindurchführen. ► Ader Schutzkontakt (7) mit Klemme (6) isolieren. ► Kabel Ventilator (9) durch obere Bohrung (8) hindurchführen. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 22 Ventilator ohne Funktion! ► Kabel Ventilator polrichtig mit Stecker verbinden. Voraussetzungen Kabel Netzanschluss ist verlegt. Kabel Ventilator ist verlegt. Dose Wandeinbau ist montiert. ► Kabel Netzanschluss (1) über Lüsterklemme (2) mit Kabel Eingang Transformator (3) verbinden. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 23 (11) hineinschieben. ► Trennplatte (12) in der Mitte der Dose Wandeinbau (11) positionieren. ► Darauf achten, dass Aussparungen der Trennplatte in Führungsnut der Dose Wand- einbau geschoben werden. Ö Ö Transformator ist montiert. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 24 ► Platine Regler (8) mit Befestigungsschrauben (7) an Dose Wandeinbau (6) verschrauben. AcHTunG Schlitz für Drehknopf auf Platine regler nicht horizontal ausgerichtet. Exakte Positionierung des Drehknopfes nicht möglich! ► Schlitz für Drehknopf horizontal ausrichten. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 25 ► Abdeckung Regler (17) mit Befestigungs- schraube (16) verschrauben. ► Drehknopf (18) aufsetzen. ► Darauf achten, dass sich Markierung (20) über der Fingerführung (19) in Stellung der Leistungsstufe 0 (21) befindet. Ö Ö Regler ist montiert. • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 26: Montage Regler In Dose Elektronik

    ► Bohrungen (1,3) an Dose Elektronik (2) anbringen. ► Kabel Netzanschluss (4) durch untere Bohrung (5) hindurchführen. ► Ader Schutzkontakt (6) mit Klemme (7) isolieren. ► Kabel Ventilator (9) durch obere Bohrung (8) hindurchführen. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 27 ► Transformator (4) in untere Kammer (1) einsetzen. ► Kabel Ausgang Transformator (9) in obere Kammer (6) verlegen. ► Trennplatte (8) einsetzen. ► Darauf achten, dass sich Kabel Ausgang Transformator (9) unter Leitungsdurchführung Trennplatte (7) beindet. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 28 Dose Elektronik heraus zeigen. ► Darauf achten, dass Rasthaken (13) oben und unten angeordnet sind. ► Tragring (15) horizontal ausrichten. ► Tragring (15) mit Befestigungsschrauben (14) an Dose Elektronik verschrauben. Ö Ö Transformator ist montiert. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 29 ► Platine Regler (8) mit Befestigungsschrauben (7) an Dose Elektronik (6) verschrauben. AcHTunG Schlitz für Drehknopf auf Platine regler nicht horizontal ausgerichtet. Exakte Positionierung des Drehknopfes nicht möglich! ► Schlitz für Drehknopf horizontal ausrichten. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 30 ► Abdeckung Regler (19) mit Befestigungs- schraube (18) verschrauben. ► Drehknopf (20) aufsetzen. ► Darauf achten, dass sich Markierung (22) über der Fingerführung (21) in Stellung der Leistungsstufe 0 (23) beindet. Ö Ö Regler ist montiert. • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 31: Montage Regler Aufputz

    Kabeldurchführung (5) hindurchführen. ► Ader Schutzkontakt (6) mit Klemme (7) isolieren. ► Dübel (9) in Bohrlöcher einsetzen. ► Dose Aufputz (8) mit Befestigungsschrauben (10) an der Innenwand befestigen. Ö Ö Dose Aufputz ist montiert. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 32 Darauf achten, dass Farbreihenfolge beim Anschluss der Kabel korrekt ist. Farbreihenfolge siehe Abschnitt 4: Elektrischer Anschluss ‒ Steckerbelegung. ► Kabel Ventilator (11) mit Stecker, 3-polig, (10) verbinden. ► Kabel Ausgang Transformator (13) mit Stecker, 2-polig, (12) verbinden. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 33 Ö Ö Kabel zeigen nach hinten. ► Platine Regler (8) an vormontierten Befestigungs- schrauben (7) in Dose Aufputz (6) einhaken. ► Platine Regler (8) horizontal ausrichten. ► Platine Regler (8) mit Befestigungsschrauben (7) an Dose Aufputz (6) verschrauben. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 34 ► Darauf achten, dass Rasthaken (13) der Blindabdeckung in Tragring (12) einrasten. ► Abdeckung Regler (19) in Rahmen (16) einsetzen. ► Darauf achten, dass Bohrung (17) nach unten gerichtet ist. ► Abdeckung Regler (19) mit Befestigungs- schraube (18) verschrauben. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 35 EInBAu unD MonTAGE ► Drehknopf (20) aufsetzen. ► Darauf achten, dass sich Markierung (22) über der Fingerführung (21) in Stellung der Leistungsstufe 0 (23) befindet. Ö Ö Regler ist montiert. • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 36: Montage Regler Schaltschrank

    Dose Schaltschrank auf Hutschiene an falscher Position verschraubt. Aufsetzen der Abdeckung Schaltschrank nicht möglich! ► Position Dose Schaltschrank und Ausscchnitt Blende Schaltschrank müssen übereinstimmen. ► Schnittschablone benutzen. Siehe Abschnitt 5.2: Maßzeichnungen ‒ Ausschnitt Blende Schalt- schrank. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 37 Voraussetzungen: Kabel Netzanschluss ist verlegt. Kabel Ventilator ist verlegt. Dose Schaltschrank ist montiert. ► Kabel Netzanschluss (1) über Lüsterklemme (2) mit Kabel Netzanschluss Transformator (3) verbinden. ► Transformator (4) in rechte Kammer (5) einsetzen. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 38 ► Abdeckung Schaltschrank (15) mit Schrauben (14) an Grundplatte Schaltschrank (16) verschrauben. AcHTunG Tragring falsch positioniert. Einrasten der Blindabdeckung nicht möglich! ► Rasthaken des Tragrings zeigen aus Dose Schaltschrank heraus. ► Rasthaken des Tragrings oben und unten anordnen. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 39 Kabel zeigen nach hinten. ► Platine Regler (6) an vormontierten Befestigungs- schrauben (8) in Dose Schaltschrank (7) einhaken. ► Platine Regler (6) horizontal ausrichten. ► Platine Regler (6) mit Befestigungsschrauben (8) an Dose Schaltschrank (7) verschrauben. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 40 ► Darauf achten, dass Rasthaken (14) der Blindabdeckung in Tragring (13) einrasten. ► Abdeckung Regler (19) in Rahmen (16) einsetzen. ► Darauf achten, dass Bohrung (17) nach unten gerichtet ist. ► Abdeckung Regler (19) mit Befestigungs- schraube (18) verschrauben. • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 41 EInBAu unD MonTAGE ► Drehknopf (20) aufsetzen. ► Darauf achten, dass sich Markierung (22) über der Fingerführung (21) in Stellung der Leistungsstufe 0 (23) befindet. Ö Ö Regler ist montiert. • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 42: Bedienung

    Lüftungsgerät und Regler sind angeschlossen. ► Drehknopf (3) an Fingerführung (2) aus Leistungsstufe 0 (4) im Uhrzeigersinn drehen. Ö Ö Leuchtdiode Durchlüftung (1) leuchtet. Ö Ö Luftvolumenstrom ist erhöht. Ö Ö Betriebsart Durchlüftung ist eingestellt. • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 43: Betriebsart Pausen-Funktion Einstellen (Nur Regler Zr8-Flat)

    Die Pausen-Funktion ist nur in der Flat-Variante des Reglers wirksam. In der Leistungsstufe 0 schaltet der Regler ZR8-Flat den Ventilator zunächst ab. Nach 60 Minuten läuft das Lüftungs- system mit 17 % der maximalen Leistung in der Betriebsart Wärmerückgewinnung wieder an (siehe Abschnitt 2.2: Funktion ‒...

  • Seite 44: Technische Daten

    0,5 W (Standby) Gesamt-Schaltstrom Max. 0,4 A (kurzzeitig 1 A) Betriebstemperatur 0 ... 60 °C Abmessungen (H / B / T) 80 mm / 80 mm / 22 mm Gewicht 138 g Mit angeschlossenem Regler ZR8 • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 45: Lieferumfang, Zubehör Und Ersatzteile

    1003-0056 Regler ZR8-Flat 1003-0057 Dose Wandeinbau 70x87 1004-0084 Dose Elektronik ZR10-D/31 1003-0027 Dose Aufputz Drehregler 2-fach 1003-0061 Dose Schaltschrank ZR8 1003-0072 Bedienteil Drehregler 1-fach 1003-0058 Bedienteil-v Drehregler 2-fach 1003-0060 Bedienteil-h Drehregler 2-fach 1003-0078 Zubehör • Rundkabel Ventilator im Leerrohr, 3-adrig Gültigkeitsbereich...

  • Seite 46: Wartung Und Instandhaltung

    WArTunG unD InSTAnDHALTunG Wartung und Instandhaltung HInWEIS Der Regler ZR8 ist nahezu wartungsfrei. In Abschnitt 10: Wartung und Instandhaltung ‒ Wartungs- plan inden Sie eine Tabelle mit einer Aulistung aller Wartungsmaßnahmen. AcHTunG Kratzempindliche Kunststoff-Oberlächen. Beschädigung der Oberlächenversiegelung! ► Keine sand-, soda-, säure- oder chlorhaltigen Putzmittel verwenden.

  • Seite 47: Fehlerbehebung Und Entsorgung

    Polyamid Steckachse Kunststoff-Recycling Trennplatte Dose Aufputz Kunststoff-Recycling Trennplatte Dose Schaltschrank Kunststoff-Recycling Polyamid Gehäuse Regler Kunststoff-Recycling Tragring Verzinktes Eisen Metall-Recycling Platine Regler Epoxid / Kupfer Sammelstelle für Elektronikgeräte Transformator Eisen / Kupfer Sammelstelle für Elektronikgeräte • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 48: Gewährleistung Und Service

    Außerhalb Deutschlands gelten die nationalen Gewährleistungsbestimmungen des Landes, in dem das System vertrieben wird. Wenden Sie sich dazu an den Händler Ihres Heimatlandes. Der Hersteller übernimmt eine Gewährleistung von zwei Jahren für die Regler ZR8-Standard / ZR8-Flat. Der Gewährleistungsanspruch erlischt, wenn: •...
  • Seite 49 • Regler ZR8 Montage- und Bedienungsanleitung...
  • Seite 50 • Regler ZR8 Montage- und Bedienungsanleitung...

  • Seite 51: Impressum

    E-MAIL: INFO@INVENTER.DE HOMEPAGE: WWW.INVENTER.DE GESCHÄFTSFÜHRER: ANNETT WETTIG UMSATZSTEUER-IDENTNUMMER: DE 815494982 AMTSGERICHT JENA HRB 510380 BILDNACHWEIS: © INVENTER GMBH 2015 RECHTE AN ALLEN INHALTEN: © INVENTER GMBH 2015 ÄNDERUNGEN VORBEHALTEN. ALLE ANGABEN OHNE GEWÄHR. FÜR DRUCKFEHLER WIRD KEINE HAFTUNG ÜBERNOMMEN. •...
  • Seite 52 GmbH Ortsstraße 4a D-07751 Löberschütz Tel.: +49 (0) 36427 211-0 Fax: +49 (0) 36427 211-113 E-Mail: info@inventer.de www.inventer.de Version 12/2015 Änderungen vorbehalten Bestell-Nummer 7002-0004 © inVENTer GmbH 2015...
