Empfehlung zum Abdecken der Dosen für zusätzliche Clust-Air-Module:
Abdeckung im Schalter-Design.
Handelsübliche Blindabdeckung zum Übertapezieren der Dose.
6.6

Temperatur- und Feuchtesensor montieren

In der Wand verlaufende elektrische Leitungen.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
Vor Anbringen der Wandöffnungen kontrollieren ob Leitungen im Bohrbereich verlaufen.
HINWEIS
Anschließen von Kabeln unter Spannung.
Beschädigung des Reglers MZ-One!
Kabel ausschließlich im spannungsfreien Zustand anschließen.

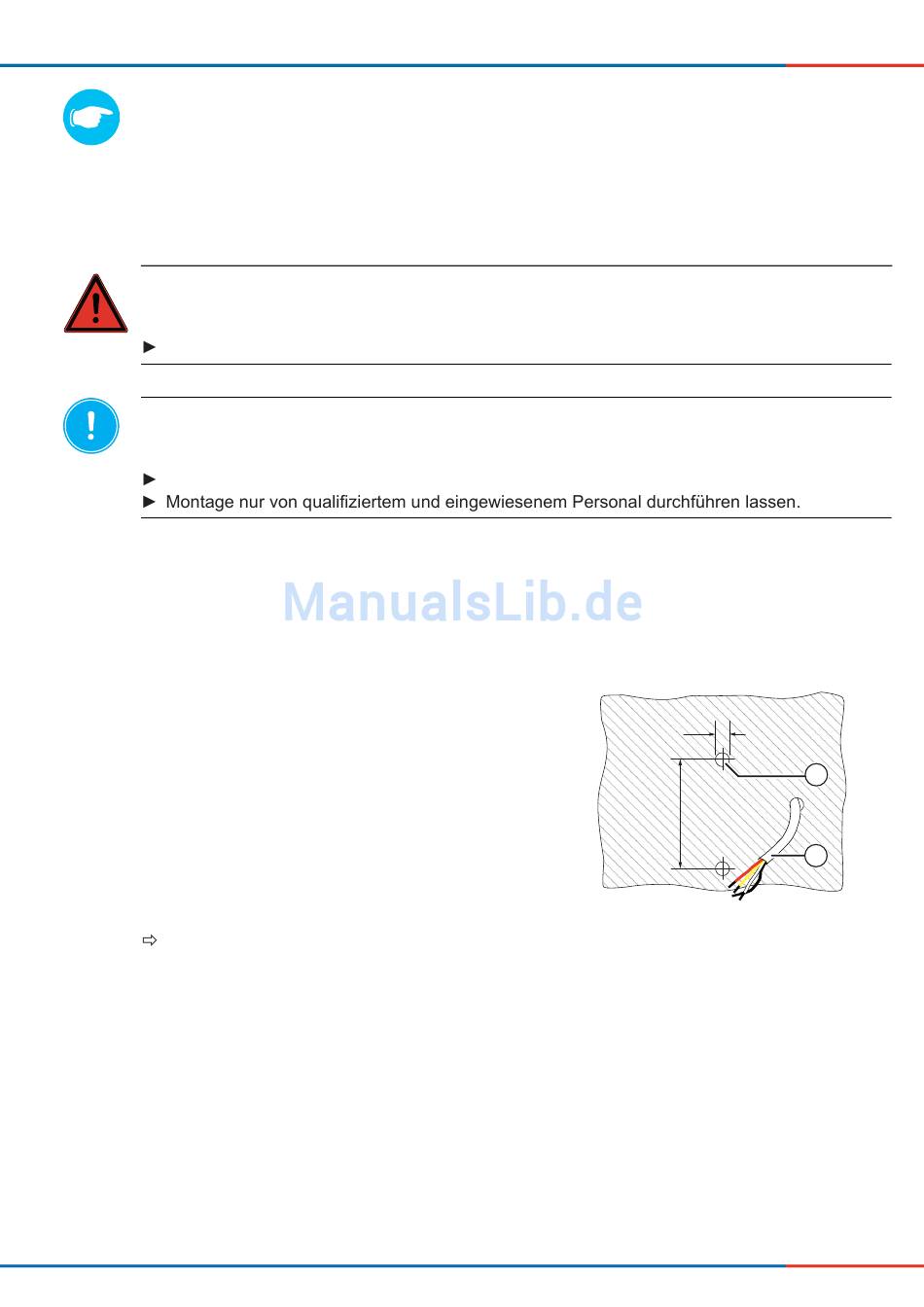

Bohrungen Temperatur- und Feuchtesensor anbringen
Voraussetzungen:
Anschlusskabel Temperatur- und Feuchtesensor ist an das Clust-Air-Modul angeschlossen.
Keine Stürze in der Position der geplanten Bohrlöcher (mittlere Raumhöhe, 1,40 m)
Bringen Sie zwei Bohrlöcher Ø 6mm, (1) für
Dübel übereinander an der Innenwand an.
Achten Sie darauf, dass der Mittenabstand der
Bohrlöcher 46 mm beträgt.
Achten Sie darauf, dass sich die Bohrlöcher
jeweils ober- und unterhalb des Anschlusskabels
Bohrungen für den Temperatur- und Feuchtesensor sind angebracht.
EINBAU UND MONTAGE
Regler MZ-One
Montage- und Bedienungsanleitung
6
1
46
2
39
