SYSTEMÜBERSICHT: REGLER SMOVE
Nicht bestimmungsgemäßer Gebrauch
Der Regler sMove ist ausschließlich zur Steuerung der im bestimmungsgemäßen Gebrauch be-
nannten Lüftungsgeräte vorgesehen. Jeder sonstige Gebrauch ist ausdrücklich untersagt.
2 Systemübersicht: Regler sMove
Der Regler sMove ist ein elektronisches Bediengerät zur Ansteuerung der inVENTer
geräte mit Wärmerückgewinnung. Er ist in den Varianten s4 oder s8 in jeweils zwei Ausführungen
(Standard oder Flat) erhältlich.
Der Regler sMove ermöglicht die Ansteuerung von maximal folgenden Lüftungsgeräten:
Lüftungsgeräte der Produktreihe
mit Ventilator Xenion
mit Ventilator Xenion EFP/Mini-Xenion
Er zeichnet sich durch sein optisch dezentes, zeitloses und flaches Design sowie eine einfache
Montage aus. Die Bedienung des Reglers erfolgt durch Berühren der kapazitiven Taster und des
Schiebereglers auf dem Bedienfeld. Durch integrierte Leuchtanzeigen dient das Bedienfeld gleich-
zeitig als optische Rückkopplung/Anzeige für den Benutzer.
Der Regler sMove kann als Basissteuerung oder mit zusätzlichen angeschlossenen Sensoren
verwendet werden.
Bei der Verwendung als Basissteuerung sind die Wahl der Betriebsart des Lüftungsgerätes
sowie die Einstellung des Luftvolumenstroms, wahlweise stufenlos oder in 4 vordefinierten Stufen,
möglich.
Eine externe Schnittstelle ermöglicht die Erweiterung des Funktionsumfangs:
• Bedarfsgeführte Lüftung via Sensorik (Hygrostat, CO
• Einbinden einer Sicherheitseinrichtung (z. B. Druckwächter, [NC]) bei gleichzeitigem Betrieb
der Lüftungsgeräte mit Feuerungsstätten.
• Integration des Reglers sMove in eine vorhandene Haussteuerung über einen Analog-Eingang
Komponenten
• Befestigungsplatte
• Bedieneinheit
Ausführungen
Der Regler sMove ist in den Ausführungen Standard und Flat erhältlich.
In beiden Ausführungen ist die Konfiguration der externen Schnittstelle entweder als externer
Schaltkontakt oder als Analog-Eingang möglich.
VOC = volatile organic compounds
1)
6
6
Lüftungs-
®
Anzahl sMove s4 Anzahl sMove s8
4 8
2 4
-Sensor, VOC-Sensor [NO] ), oder
1)
2
• Schaltnetzteil
2)
• Montagedose (optional)
wahlweise als Unterputz- oder als Hutschienen-Schaltnetzteil
2)
Regler sMove | Bedienungsanleitung
Flat-Ausführung: Der Regler schaltet das Lüftungsgerät in der Betriebsart "Aus" für 1 Stunde
ab. Anschließend arbeitet das Lüftungsgerät in der zuvor gespeicherten Betriebsart und Lüftungs-
stufe weiter. Der Einsatz der Flat-Ausführung empfiehlt sich in Räumen mit der Anforderung, das
Lüftungssystem zur Einhaltung der Feuchteschutzlüftung nicht abzuschalten.
Standard-Ausführung: Der Regler sMove schaltet das Lüftungsgerät in der Betriebsart "Aus"
komplett ab. Damit das Lüftungsgerät wieder arbeitet, muss eine Lüftungsstufe gewählt werden.
2.1

Aufbau

Der Regler sMove besteht aus einer Befestigungsplatte zur Montage an der Innenwand und einer
Bedieneinheit. Die Bedieneinheit beinhaltet die Regler-Elektronik und das Bedienfeld (Acrylglas-
Abdeckung). Zusätzlich befindet sich ein Schaltnetzteil (Unterputz- oder Schaltschrankmontage) zur
Spannungsversorgung im Lieferumfang des Reglers sMove.
Als Bedien- und Anzeigeoberfläche dient das Bedienfeld auf der Oberfläche der Bedieneinheit.
6

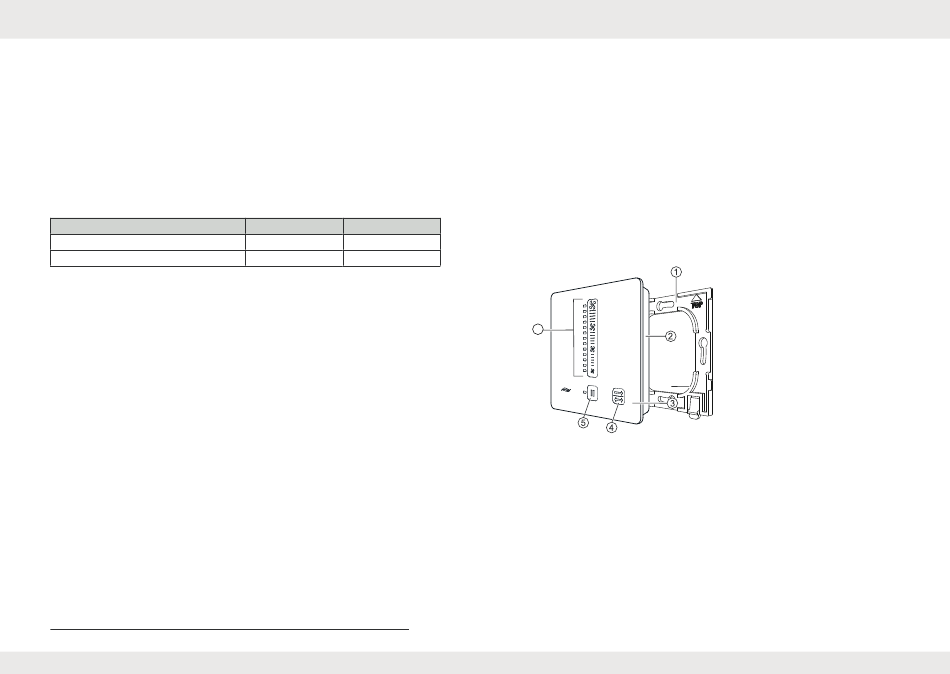

Abbildung 1: Vorderansicht Bedieneinheit Regler sMove
2.2

Funktion

Der Regler sMove ist eine Steuereinheit für die dezentralen Lüftungsgeräte mit Wärmerück-
gewinnung der inVENTer GmbH. Sofern angeschlossen, werden dabei die, mittels Sensorik an
den Regler, übermittelten Informationen bei der Steuerung des Lüftungsgerätes einbezogen.
Regler sMove ohne angeschlossene Schnittstelle
Ist die externe Schnittstelle nicht angeschlossen, können am Regler sMove die Betriebsart und
die Intensität des Luftvolumenstromes eingestellt werden.
Die Betriebsarten Wärmerückgewinnung und Durchlüftung lassen sich leicht durch Berühren der
Taste Betriebsart einstellen. Die Betriebsarten AUS oder Pausen-Funktion werden durch Berühren
der Taste Aus/Pause gewählt.
Regler sMove | Bedienungsanleitung
SYSTEMÜBERSICHT: REGLER SMOVE
1 Befestigungsplatte
2 Bedieneinheit
3 Acrylglas-Abdeckung (Bedienfeld)
4 Taste Betriebstart
5 Taste Pause/Aus
6 Schieberegler
7
