EINBAU UND MONTAGE
HINWEIS
Beschädigung der Platine des Temperatur- und Feuchtesensors und/oder
Verschmutzung des Sensors durch Bau- oder Renovierungsarbeiten.
Keine repräsentative Messung der Luftfeuchtigkeit!
Platine Feuchtesensor beim Anbringen des Feuchtesensors nicht berühren.
Vor Montage des Temperatur- und Feuchtesensors Bau- oder Renovierungsarbeiten
abschließen.
Gegenstände aus der unmittelbare Umgebung der Bohrung im Innenraum entfernen.
Voraussetzungen:
Bohrungen zur Befestigung des Temperatur- und Feuchtesensors sind angebracht.
Das Anschlusskabel Temperatur- und Feuchtesensor ist verlegt.

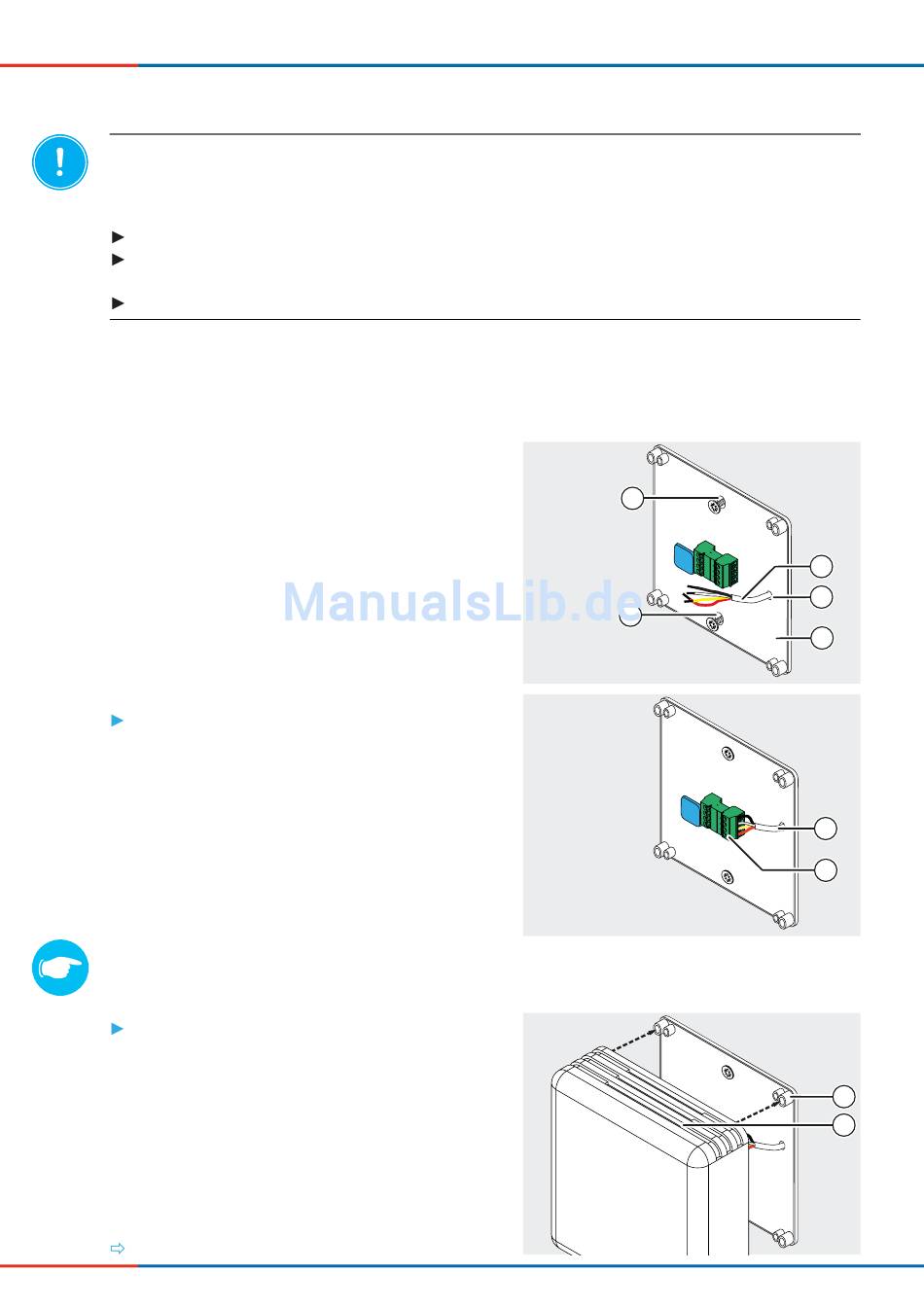

Bringen Sie zwei Bohrungen (4,5) für die Befesti-
gungsschrauben an der Grundplatte Temperatur-
und Feuchtesensor (3) an.
Bohren Sie eine Kabeldurchführung (2) in die
Grundplatte Temperatur- und Feuchtesensor.
Verlegen Sie das Anschlusskabel Tempera-
tur- und Feuchtesensor (1) durch die erstellte
Kabeldurchführung (2).
Befestigen Sie die Grundplatte Temperatur- und
Feuchtesensor mit Befestigungsschrauben an
der Innenwand.
Befestigen Sie das Anschlusskabel Temperatur-
und Feuchtesensor (6) in der
Klemme, 4-polig. (7)(siehe Abschnitt 4: Schnitt-
stellen und Klemmenbelegung)
TIPP:
Für eine optimale Durchströmung und verlässliche Messergebnisse müssen die Lüf-
tungsschlitze am Temperatur- und Feuchtesensor nach oben und unten ausgerichtet sein.
Passen Sie die Montagestifte an der Abdeckung
Temperatur- und Feuchtesensor in die Stiftfüh-
rungen (8) der Grundplatte Temperatur- und
Feuchtesensor ein.
Achten Sie darauf, dass die Lüftungsschlitze (9)
nach oben und unten ausgerichtet sind.
Der Temperatur- und Feuchtesensor ist montiert.
