BEDIEN- UND ANZEIGEELEMENTE
Leistungsanzeige im Menü Wochenschaltuhr
Das Untermenü Wochenschaltuhr beinhaltet eine 24-Stunden-Anzeige der Leistungsstufen für
die jeweilige Zone. Sie dient zur Orientierungshilfe bei der Programmierung der Wochenschaltuhr.
Untermenü Wochenschaltuhr zur Programmierung einer Zone aufgerufen ist.
Die 24-Stunden-Anzeige wird sofort nach einer Eingabe angepasst. So lässt sich leicht
kontrollieren, ob die veränderten Einstellungen wirksam sind.
L e :

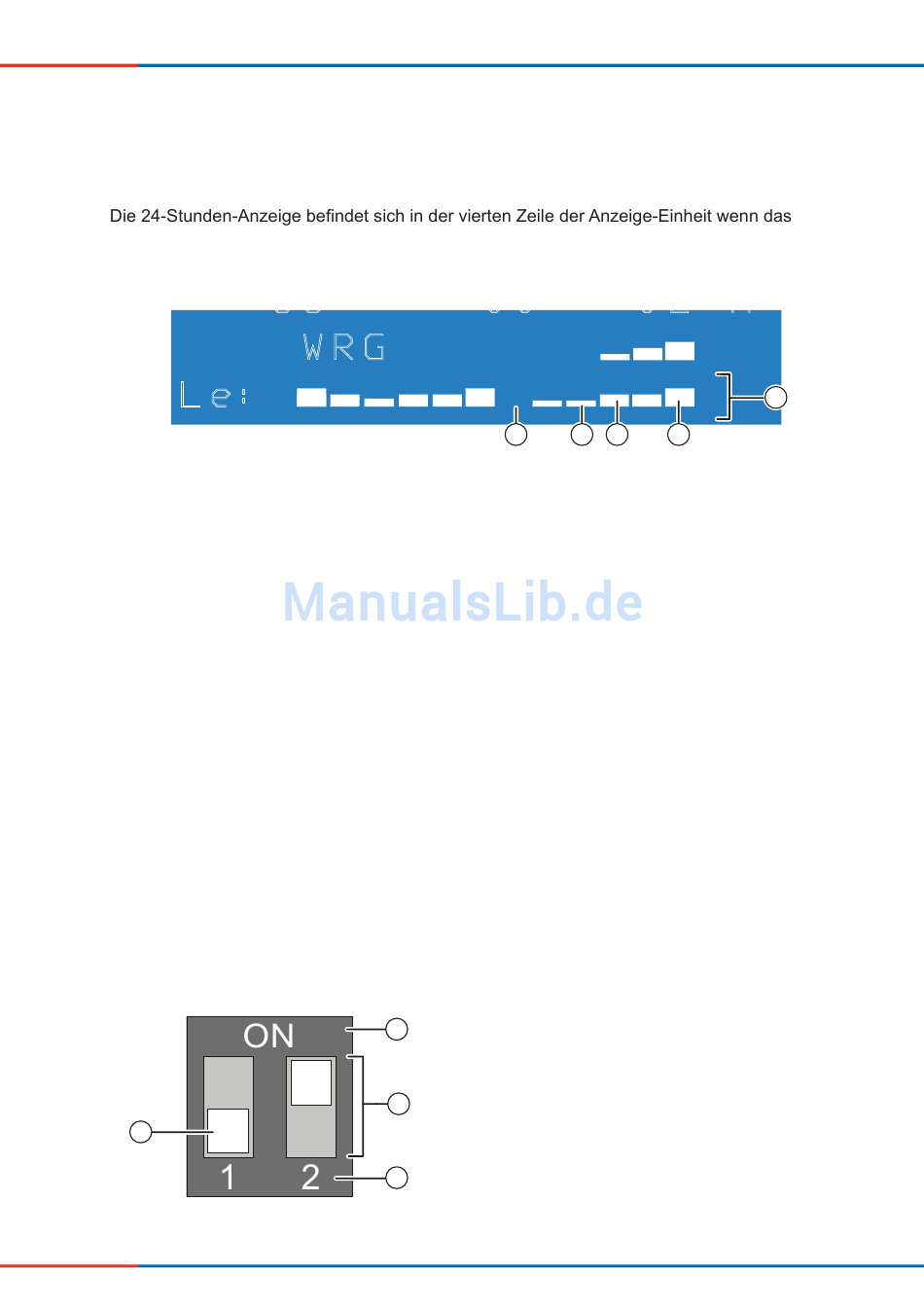

Abbildung 5: 24-Stunden-Anzeige der gewählten Ventilatorleistung im Menü Wochenschaltuhr
1 24-Stunden-Anzeige
2 Balken Leistungsstufe 3
3 Balken Leistungsstufe 2
Die Anzeige besteht aus 12 Balken. Jeder Balken entspricht einem Intervall von 2 Stunden,
beginnend mit dem Intervall 0 – 2 Uhr (linker Balken), in 2 Stunden Schritten aufsteigend.
Der letzte Balken (rechter Balken) entspricht dem Intervall 22 – 24 Uhr.
Die Höhe des Balkens gibt die Leistungsstufe wieder, in welcher der Regler zur betreffenden Zeit
eingestellt ist, z. B. von 0 – 2 Uhr sind alle Lüftungsgeräte der Zone in Leistungsstufe 3 einge-
stellt, von 2 – 4 Uhr sind alle Lüftungsgeräte der Zone in Leistungsstufe 2 eingestellt, u. s. w.
3.3

DIP-Schalter am Clust-Air-Modul

Das Clust-Air-Modul dient der Steuerung aller an das Modul angeschlossenen Lüftungsgeräte.
Mit dem DIP-Schalter auf dem Steuer-Modul wird dem Clust-Air-Modul die Zone zugewiesen.
Beachten Sie dabei:
4
Abbildung 6: DIP-Schalter am Clust-Air-Modul
16 Regler MZ-One
S o
W R G
• die Zonen mit Zone 1 beginnend und aufeinander folgend zu vergeben.
• keine Zonen doppelt zu vergeben.
• Montage- und Bedienungsanleitung
0 0 - 0 2 h
5
4 Balken Leistungsstufe 1
5 Kennzeichnung Pausen-Funktion
(kein Balken)
1 Gehäuse
2 Miniatur-Schalter
3 Nummer Miniatur-Schalter
4 Schiebeschalter
2
3
4 3 2
1
