EINBAU UND MONTAGE
WEIS
Falscher Anschluss der Klemmen am Clust-Air-Modul.
Regler MZ-One oder am Modul angeschlossene Komponenten ohne Funktion!
Darauf achten, dass die Klemmenbelegung beim Anschluss der Kabel korrekt ist
(siehe Abschnitt 4: Elektrischer Anschluss – Schnittstellen und Klemmenbelegung).

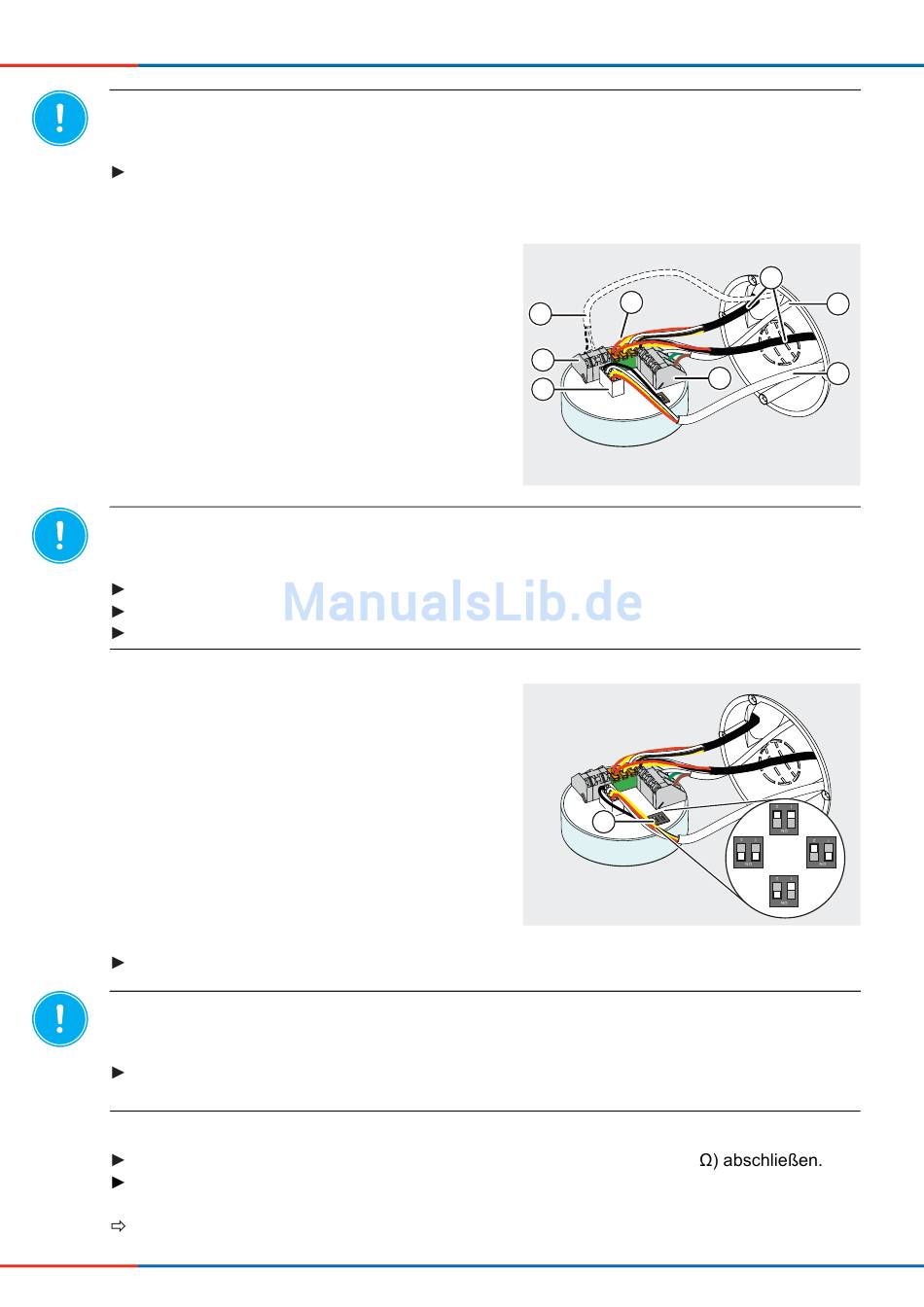

Kabel am Clust-Air-Modul befestigen:
• Verbindungskabel Ventilator-Bus, 3-adrig, (8)
in 3-poliger Klemme (9)
• Steuer-Busse, 4-adrig, (6) in den beiden
parallelen Klemmen, 4-polig, (7)
(Abisolierung 6,5 mm)
• Anschlusskabel Feuchtesensor, 4-adrig,(10)
in einzelner Klemme, 4-polig, (11).
• Anschlusskabel des optionalen Sensors,
2-adrig, (13) in Klemme, 2-polig, (12).
Falsche Zonenzuweisung/Adressierung am DIP-Schalter.
Keine Funktion des Reglers!
Zonen mit Zone 1 beginnend und aufeinanderfolgend zuweisen.
Schalterstellungen beachten (siehe Abschnitt 4.4: Elektrischer Anschluss, Seite 23)
Keine Zonen doppelt zuweisen.
Entfernen Sie die Schutzfolie am
DIP-Schalter (14).
Weisen Sie dem Modul die entsprechende
Zone zu.
(Abschnitt 4.4: Zonenzuweisung, Seite 23)
Weitere Clust-Air-Module wie in Kapitel 6.5 beschrieben hintereinander
WEIS
Kein Abschluss des Steuer-Busses.
Keine Funktion des Reglers!
Steuer-Bus des letzten angeschlossenen Clust-Air-Moduls mit Abschluss-Widerstand ab-
schließen.
Steuer-Bus des letzten Clust-Air-Moduls mit Abschluss-Widerstand (120
Angeschlossene Clust-Air-Module in die Dose hineindrücken.
Die zusätzlichen Clust-Air-Module sind angeschlossen.
38 Regler MZ-One • Montage- und Bedienungsanleitung
13
12
11
1 0
14
anschließen.
6
7
8
9
Zone 1
Zone 4 Zone 2
Zone 3
