EINBAU UND MONTAGE
Zusätzliche Clust-Air-Module montieren
Verlegen von Kabeln unter Spannung.
Beschädigung des Reglers MZ-One!
Kabel ausschließlich im spannungsfreien Zustand verlegen.
Dose montieren
TIPP:
Im Folgenden wird der Einbau anhand der Dose Unterputz gezeigt. Der Einbau in die
Dose Hohlwand erfolgt sinngemäß.
Befolgen Sie beim Anschluss eines optionalen Sensors, z. B. CO
dung ins Haussteuerungssystem zusätzlich die Handlungsanweisungen in
Die Wandöffnungen sind angebracht.
Die Kabel sind verlegt.

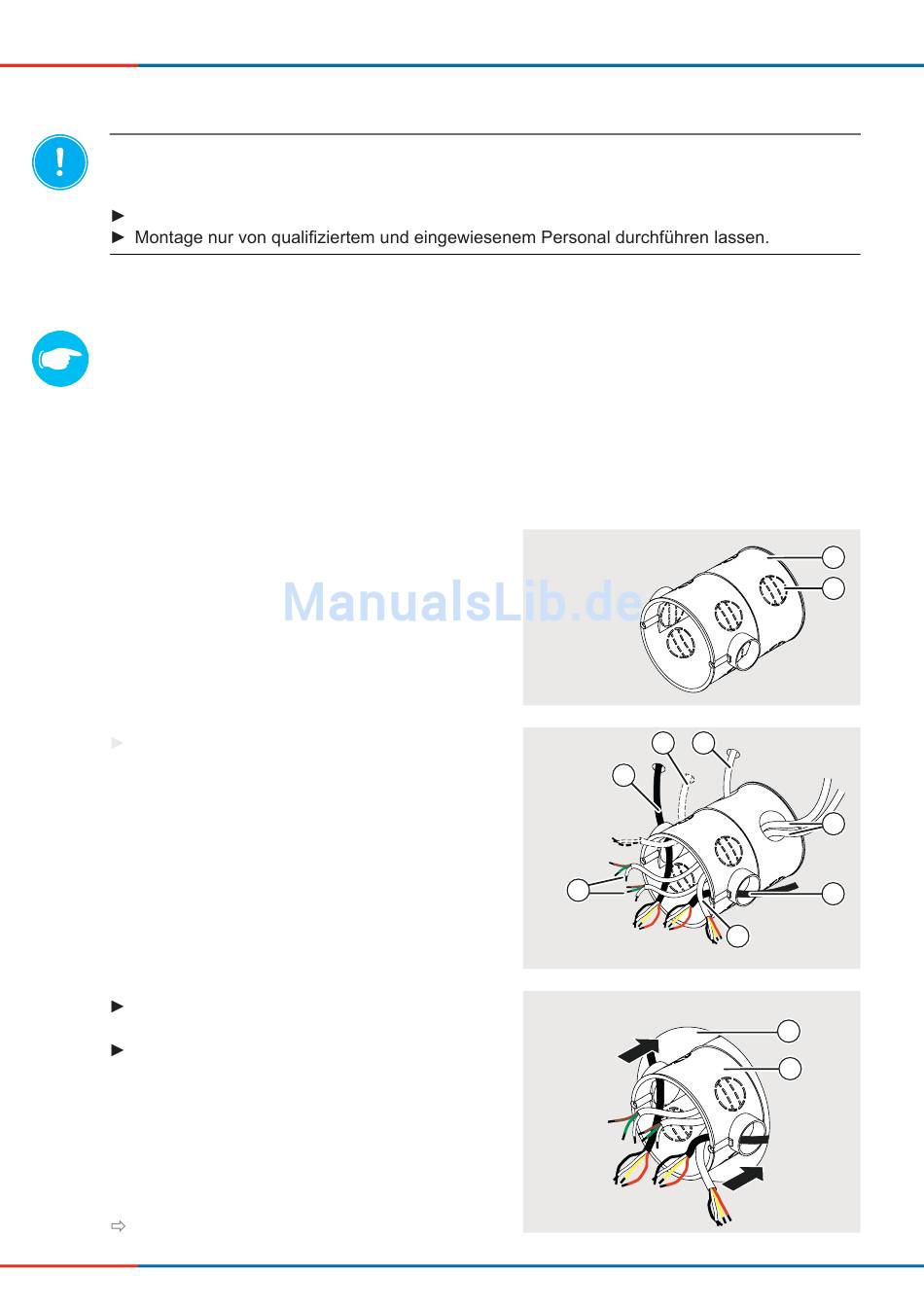

Brechen Sie je eine Kabeldurchführung (2)
• pro Ventilatorenpaar
• pro Steuer-Bus (gegenüberliegend)
• für das Anschlusskabel Feuchtesensor
• für den optionalen Sensor
aus der Dose Unterputz (1) heraus.
Verlegen Sie
• die Ventilator-Busse jeweils paarweise (3)
• die Steuer-Busse (4) durch gegenüber-
liegende Kabeldurchführungen
• das Anschlusskabel Feuchtesensor (5)
• das Anschlusskabel des optionalen Sensors (6)
in die Dose Unterputz hinein.
Setzen Sie die Dose Unterputz (8) in die
Wandöffnung (7) ein.
Verfüllen Sie den Freiraum zwischen Innen-
wand und Dose Unterputz mit geeignetem
Füllmaterial.
Die Dose ist montiert.
