Bedien- Und Anzeigeelemente; Bedieneinheit; Anzeigeeinheit - inVENTer MZ-One Montage- Und Bedienungsanleitung

Bedien- und Anzeigeelemente

3.1

Bedieneinheit

0 1 . 0 6 . 2 0 1 5
5

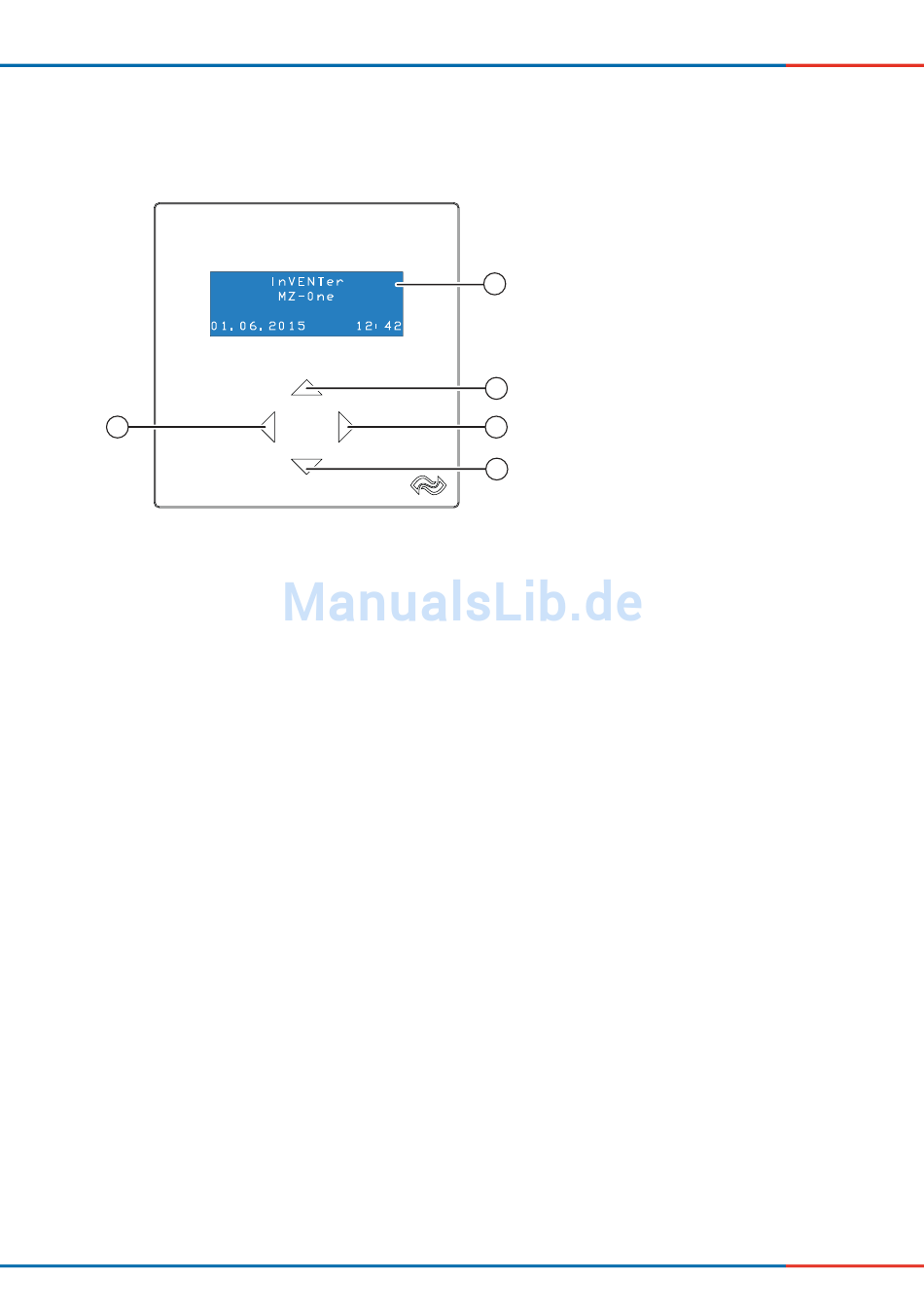

Abbildung 4: Bedienelemente auf der Vorderseite der Bedieneinheit MZ-One
Navigationspfeile
Die Navigationspfeile auf der Bedieneinheit des Reglers sind kap
Berührung eines beliebigen Tasters wird die Anzeige-Einheit aktiviert und der Hauptbildschirm
angezeigt. Die vier Navigationspfeile ermöglichen die
• Menü-Navigation
• Anwahl von Funktionen im Menü-Eintrag
• Bestätigung und Änderung von Parametern in Einstellungsmenüs
Anzeige-Einheit
Die Anzeige-Einheit des Reglers MZ-One ist eine Flüssigkristallanzeige mit Hintergrund-
beleuchtung. Sie besteht aus vier Zeilen mit je 20 Zeichen und zeigt Funktionen und Parameter
an.
i n V E N T e r
M Z - 0 n e
1 2 : 4 2
Regler MZ-One
BEDIEN- UND ANZEIGEELEMENTE
Anzeige-Einheit
2 Navigationspfeil
3 Navigationspfeil
4 Navigationspfeil
1
5 Navigationspfeil
2
3
4
• Montage- und Bedienungsanleitung 15
