ELEKTRISCHER ANSCHLUSS

Verkabelung

Rückseite Bedieneinheit MZ-One
GND (‒) + 24 V

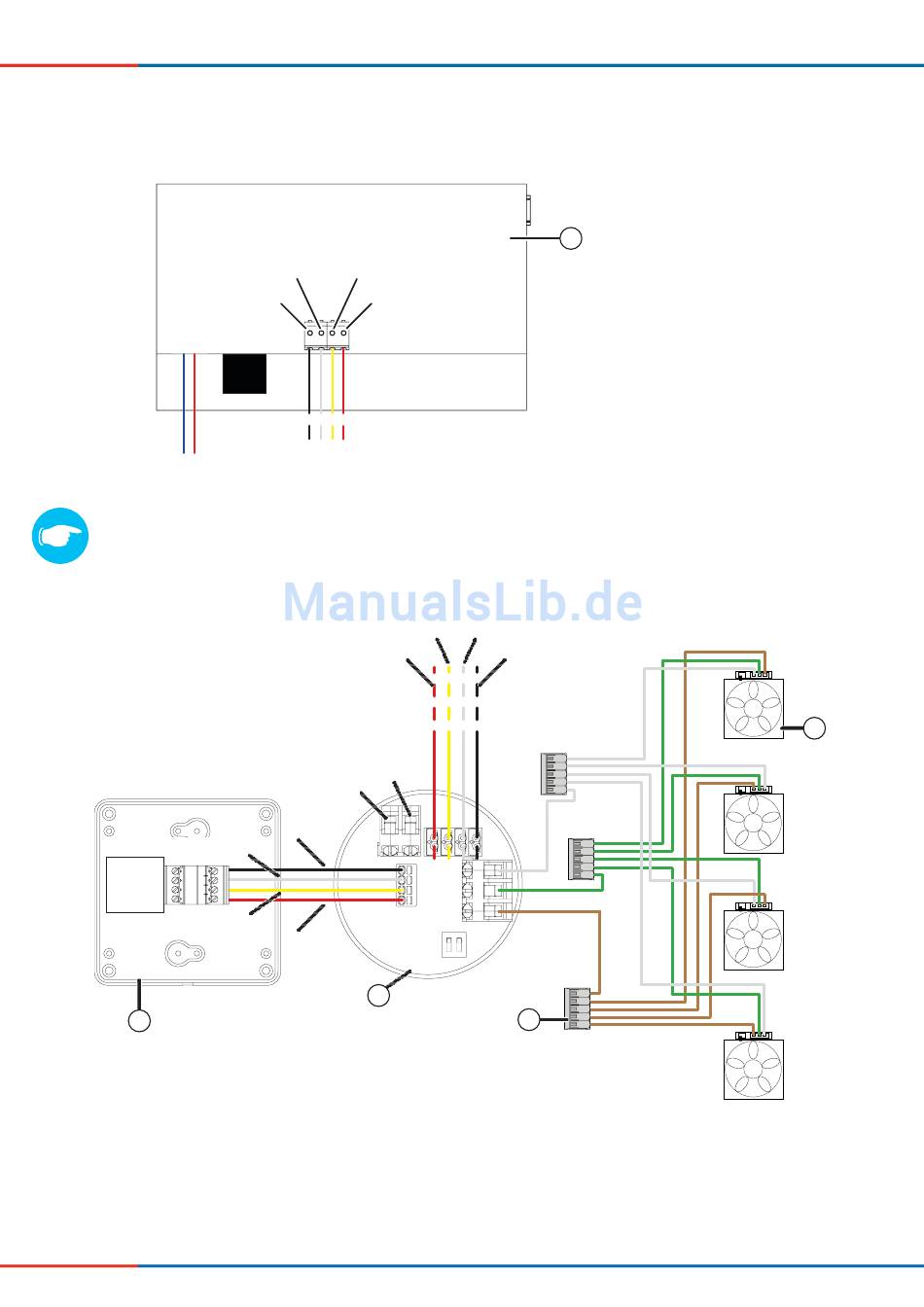

Abbildung 11: Verkabelung Rückseite Bedieneinheit MZ-One
TIPP:
Der Steuer-Bus ist bei Aufsicht auf die Rückseite der Platine spiegelverkehrt zum Clust-
Air-Modul angeschlossen. Bei der Montage wird die angeschlossene Bedieneinheit gedreht.
Clust-Air-Modul
nicht belegt
vormontierter
Sensor
DATA
4
Abbildung 12: Verkabelung Clust-Air-Modul
Reversier-Ventilator
2 Verbindungsklemme
22 Regler MZ-One
B A
GND + 24 V
+ 24 V
Sk2
Sk1
GND
+ 5 V
3
• Montage- und Bedienungsanleitung
1
A B
GND
Lü1
Ub+
Lü2
2
3 Clust-Air-Modul
4 Temperatur- und Feuchtesensor,
vormontiert
Leiterplatte MZ-One
1
