Montageanleitung
inVENTer-Connect
Reglerplattform
www.inventer.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer Connect

Inhaltszusammenfassung für inVENTer Connect

  • Seite 1 Montageanleitung inVENTer-Connect Reglerplattform www.inventer.de...

  • Seite 2: Marken, Urheber- Und Schutzrechte

    Handelsmarke der inVENTer GmbH. ® Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2021. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Benutzer- und Sicherheitshinweise ..................4 Benutzerinformation .......................4 Sicherheitshinweise .......................5 Qualifiziertes Personal ....................6 Systemübersicht ........................7 Regler Easy Connect e16 (inkl. Feuchte-/Temperatursensor) ........7 Innenblende Connect .....................9 Sensorik .........................11 App “inVENTer Mobile”....................16 Elektrischer Anschluss ......................17 A: Verbindung der Systemkomponenten per 868 MHz-Funknetzwerk ......18 B: Verbindung der Systemkomponenten per RS485-Datenkabel ........19...

  • Seite 4: Benutzer- Und Sicherheitshinweise

    Neben den Sicherheits- und Warnhinweisen werden die nachfolgenden Symbole verwendet: Ein TIPP-Symbol gibt praktische und nützliche Hinweise für den Umgang mit den Geräten der Reglerplattform inVENTer Connect. Vor den Handlungssequenzen werden, wenn benötigt, zusätzliche Werkzeuge und Hilfsmittel für die anfallenden Tätigkeiten aufgezählt.

  • Seite 5: Sicherheitshinweise

    Innenblende-Connect) der inVENTer GmbH zu verwenden. Dabei sind im Einzelnen zu verwenden: • Der Regler Easy Connect e16 zur Ansteuerung der im System enthaltenen Geräte. • Die vom Regler angesteuerte Innenblende Connect zur Steuerung der inVENTer-Lüftungs- geräte mit Wärmerückgewinnung.

  • Seite 6: Nicht Bestimmungsgemäßer Gebrauch

    Verschlussarm abbrechen. Bevor die Verschlussklappe (wieder) montiert wird, muss der Verschlussarm nach rechts geschwenkt sein. Das erfolgt ausschließlich durch den Regler Easy Connect e16 oder die App “inVENTer Mobile”. Den Verschlussarm niemals per Hand schwenken! Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche.

  • Seite 7: Systemübersicht

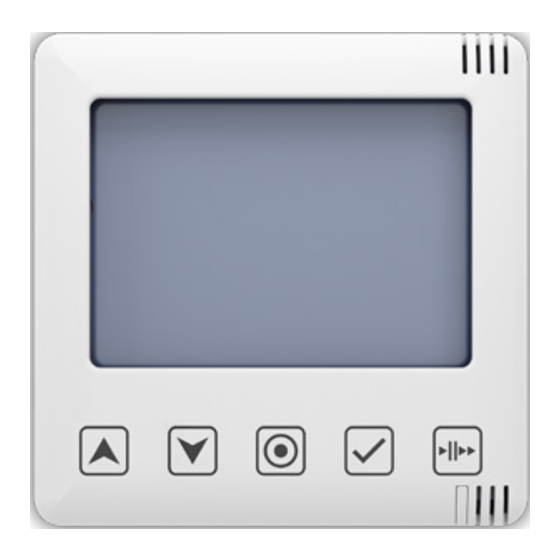

    Regler Easy Connect e16 (inkl. Feuchte-/Temperatursensor) Aufbau Der Regler Easy Connect e16 (im weiteren Text „Regler“) ist die Steuerzentrale für die Regler- plattform inVENTer Connect. Durch ihn werden die einzelnen Geräte angesteuert und programmi- ert. Zudem dient der Regler als Schnittstelle des Systems für die App „inVENTer Mobile“...

  • Seite 8: Funktion

    Betrieb) oder, beim Ändern/manuellen Übersteuern von funktionsbestimmenden Einstellungen, Einstellungsbildschirme angezeigt. Weitere Informationen zur Bedienung des Reglers oder der App finden Sie in der separaten Bedienungsanleitung für die Reglerplattform Connect. Funktion Der Regler ist die Steuerzentrale für das Lüftungssystem und steuert entsprechend der vorgenommenen Einstellungen alle Vorgänge.

  • Seite 9: Innenblende Connect

    Die Innenblende Connect (im weiteren Text „Innenblende“) ist eine Netzwerk-Innenblende (Funk oder RS485-Datenkabel) und ersetzt die Standard-Innenblenden der Lüftungsgeräte iV-Smart+, iV14-Zero, iV-Light und iV-Compact, um eine Einbindung in das Netzwerk von inVENTer Connect zu ermöglichen. Die Innenblenden verfügen neben der Funkschnittstelle über lokale Steuerelek-...
  • Seite 10 Neben dem Funkmodul zur Kommunikation mit dem Regler besteht die Anschlussmöglichkeit für ein RS485-Datenkabel zur Informationsübertragung. Zur Erstinbetriebnahme (siehe Bedienungsanleitung Reglerplattform Connect: Inbetriebnahme) und zur Einbindung der Innenblende in das Lüftungssystem dienen ein Taster und eine dazuge- hörige LED, die während der Inbetriebnahme Rückmeldungen gibt oder den Gerätestatus anzei- gen kann: Folgende Anzeigen sind möglich und für alle zu koppelnden Geräte einheitlich:...

  • Seite 11: Sensorik

    SYSTEMÜBERSICHT Sensorik In der Reglerplattform inVENTer Connect stehen unterschiedliche Sensoren zur Auswahl. Diese werden benötigt, um in den jeweiligen Lüftungszonen die entsprechenden Parameter zu überwachen und die automatisierte Lüftungssteuerung gemäß der eingestellten Profile zu gewährleisten. Dabei wird in der, dem Sensor zugeordneten, Lüftungszone eine bedarfsgeführte Lüftung anhand der jeweiligen Führungsgröße ermöglicht.
  • Seite 12 LED (mehrfarbig) Abbildung 4: CO -Sensor CS2-Connect Der CO -Sensor CS2-Connect (im weiteren Text „CO -Sensor“) ist ein Sensor zur erweiterten Hintergrundüberwachung der CO -Konzentration in der Innenraumluft in der jeweiligen Lüftungszone. Er verfügt zusätzlich über einen Feuchte-/Temperatursensor zur Überwachung der Luftfeuchtigkeit im Innenraum sowie der Innenraumtemperatur.
  • Seite 13 LED (mehrfarbig) Taster (Gehäuseunterseite) Abbildung 5: Feuchte-/Temperatur-Sensor FTS19-Connect Innen Der Feuchte-/Temperatur-Sensor FTS19-Connect Innen (im weiteren Text „Feuchte-/ Temperatur-Sensor Innen“) ist ein Funk-Sensor zur Überwachung der Temperatur- und Feuchtig- keitswerte innerhalb einer Lüftungszone für eine bedarfsgeführte Lüftung. Feuchte und Temperatur beeinflussen die Qualität der Raumluft. Der Feuchte-/Temperatursensor Innen misst die relative Feuchte und die Temperatur in der Raumluft und übermittelt die...

  • Seite 14: Feuchte-/Temperatur-Sensor Fts19-Connect Außen

    Er dient als Außensensor für alle Lüftungszonen. Beide Messgrößen (Luftfeuchtigkeit und Außentemperatur) sind obligatorisch für die Nutzung der automatischen Lüftungsprofile (siehe Bedienungsanleitung Reglerplattform Connect). Der elektrische Messumformer erfasst die Feuchte und Temperatur über einen kapazitiven Sensor und wandelt den Messwert in ein verarbeitbares Ausgangssignal um.
  • Seite 15 Grundplatte (Netzteileinheit) Taster LED (mehrfarbig) Abbildung 7: Schaltkontakt Sk19-Connect Der Schaltkontakt SK19-Connect (im weiteren Text „Schaltkontakt“) ist eine Funk-Schnittstelle zur Einbindung von Sicherheitseinrichtungen, z. B. eines 4-Pa-Drucksensors, in das Lüftungssystem bei gleichzeitigem Betrieb des Lüftungssystems mit Feuerstätten. WARNUNG: Für den gemeinsamen Betrieb mit Feuerstätten sollten Sicherungsmaßnahmen ergriffen werden, um das Entstehen eines Unterdrucks im Gebäude zu verhindern.

  • Seite 16: App "Inventer Mobile

    SYSTEMÜBERSICHT App “inVENTer Mobile” Die App „inVENTer Mobile“ (im weiteren Text „App“) ist die kostenlose App von inVENTer für die Betriessysteme Android und iOS zur Steuerung und Programmierung des Systems. Für eine tiefergehende Einrichtung und den vollen Funktionalitätszugriff ist ein mobiles Endgerät mit der installierten App „inVENTer Mobile“...

  • Seite 17: Elektrischer Anschluss

    0,25 – 0,5 mm², Länge max. 500 m TIPP: Beim Verlegen der Kabel auf genügend Spiel achten, dazu die maximale Kabel-Länge beachten. Die Kommunikation der Systemkomponenten (Regler Easy Connect e16, Innenblenden Connect, -Sensor CS2-Connect) kann per 868 MHz-Funknetzwerk oder per RS485-Datenkabel erfolgen. Dementsprechend sind folgende Verkabelungen möglich:...

  • Seite 18: A: Verbindung Der Systemkomponenten Per 868 Mhz-Funknetzwerk

    Easy Connect e16 Siehe dazu Kapitel 4: Einbauort. 5 V DC Schaltkontakt SK19-Connect 1 2 3 max. 0,8 mm² 5 V DC 4-Pa-Drucksensor CO2-Sensor CS2-Connect Abbildung 9: Elektrischer Anschluss von Regler, Innenblende und Sensorik per Funkkommunikation Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 19: B: Verbindung Der Systemkomponenten Per Rs485-Datenkabel

    Steckbrücke (Jumper) einsetzen. Erfolgt die Kommunikation zwischen Regler und Innenblende Connect und/oder CO -Sensor über ein RS485-Datenkabel, ist beim ersten (Easy Connect e16) und beim letzten Gerät der gesamten Reihe eine Steckbrücke (Jumper) zur Aktivierung des RS485-Datenkabels einzusetzen! Konfiguration RS485-Datenkabel...
  • Seite 20  Easy Connect e16 z. B. J-Y(ST)Y-2x2x0,8 5 V DC CO2-Sensor CS2-Connect 5 V DC Schaltkontakt SK19-Connect 1 2 3 max. 0,8 mm² 4-Pa-Drucksensor Abbildung 10: Elektrischer Anschluss von Regler, Innenblende und Sensorik per Datenkabelkommunikation Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 21: Montagevorbereitung

    - in Räumen, die frei von aggressiven oder ätzenden Gasen und extremer Staubbelastung sind. • Montieren Sie den Feuchte-/Temperatursensor Außen ausschließlich - an fertiggestellten Außenwänden. - außerhalb direkter Sonneneinstrahlung. • Die Geräte der Reglerplattform inVENTer Connect werden unterschiedlich an die Innen- bzw. Außenwand montiert: - Innenblende: mittels Wandeinbauhülse Die Montage der Wandeinbauhülse ist nicht Bestandteil dieses Dokumentes,...

  • Seite 22: Montagedosen | Gehäuse Innenblende Connect

    MONTAGEVORBEREITUNG Montagedosen | Gehäuse Innenblende Connect Montagedosen Zur Montage von Regler, CO -Sensor und Schaltkontakt stehen zwei Montagedosen-Varianten zur Verfügung: • Dose Unterputz • Dose Hohlwand 1 Dose Unterputz 60x66 Abbildung 11: Dose Unterputz 60x66 2 Befestigungspunkte Grundplatte (2 x) 3 Wandöffnung...

  • Seite 23: Einbaumaße

    MONTAGEVORBEREITUNG Gehäuse Innenblende Connect Zur Montage von der Innenblende Connect stehen zwei Gehäuse-Varianten zur Aufnahme der Halteplatte inklusive Elektronik zur Verfügung: • Gehäuse R-D160 (Montage Unterputz oder Aufputz) • Gehäuse R-D200 (Montage Unterputz oder Aufputz) A - A  Ø...

  • Seite 24: Wandöffnungen Erstellen

    Raumhöhe und bringen Sie die Wandöffnung dort an. Die Messwerte am Montageort müssen denen des Raumes entsprechen, um repräsentative Messergebnisse zu erhalten. • Die Wandöffnung zur Montage der Innenblende Connect ist gleichzeitig der Montageort des Lüftungsgerätes. Dieser ist dem Lüftungskonzept zu entnehmen.

  • Seite 25: Wandöffnung Für Innenblende Connect Erstellen

    MONTAGEVORBEREITUNG Wandöffnung für Innenblende Connect erstellen Bei der Wandöffnung für die Innenblende Connect handelt es sich gleichzeitig um die Wandöff- nung, in welcher das Lüftungsgerät installiert wird. Die Innenblende Connect ersetzt die Innen- blende des jeweiligen Lüftungsgerätes. Die genaue Einbauposition ist dem Lüftungskonzept zu entnehmen.

  • Seite 26: Kabel Verlegen

    • Der Anschluss der weiteren Systemkoponenten erfolgt in Reihe (siehe Prinzipskizze unten). RS 485 (max. 0,8 mm²) Sie haben das RS485-Datenkabel verlegt.  Easy Innenblende Innenblende Innenblende optional: Connect (Lüftungs- (Lüftungs- (Lüftungs- -Sensor gerät) 1 gerät) 2 gerät)...n Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 27: Montagedose | Gehäuse Innenblende Montieren

    • die Anschlussleitung für z. B. einen Druckwäch- ter ( durch die Ausbrüche. ► Setzen Sie die vorbereitete Dose in die Wand- öffnung ein. ► Verfüllen Sie den Freiraum zwischen Innenwand und Dose mit geeignetem Füllmaterial. Die Montagedose ist eingesetzt.  Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 28 ► Richten Sie das Gehäuse mit einer Wasserwaage aus. ► Markieren Sie die vier Eckbohrungen. ► Bringen Sie die vier Bohrungen mit Ø 6 mm, min. 40 mm tief an. ► Setzen Sie Dübel in die Bohrlöcher ein. Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 29 Gehäuses durch z. B. Putzreste ist das Anbringen der Innenblendenelektronik nicht mehr möglich! • Gehäuse während der gesamten Bau- maßnahmen staubdicht verschließen. ► Setzen Sie den Putzschutz wieder in das Gehäuse ein. Das Gehäuse Innenblende Connect ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 30: Montage Der Geräte

    Abbildung 16: Rückansicht der Bedieneinheit Ösen zum Ein- hängen der Bedieneinheit Einbaukenn- zeichnung UP (oben) Befestigungs- punkte Dose (4x) Rasthaken zum Einrasten in die Bedieneinheit Abbildung 17: Maße der Grundplatte Abbildung 18: Vorderansicht der Grundplatte Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 31: Montagezubehör Und Einbaumaße

    Öffnung auf der Unterseite des Reglers. ► Drücken Sie den so erreichbaren Rasthaken vorsichtig herunter. ► Schwenken Sie die Grundplatte nach oben ( und hängen Sie sie aus den oberen Ösen aus ( Bedieneinheit und Grundplatte sind getrennt.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 32: Kabel Anschließen

    ► Fixieren Sie das RS485-Datenkabel (rot/gelb) in der Schraubklemme an der Grundplatte der Bedieneinheit: • Signalleitung A (rot) an „1“. • Signalleitung B (gelb) an „2“. ► Schieben Sie das RS485-Datenkabel in die Dose hinein. Das RS485-Datenkabel ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 33 -Sensor, sind beim jeweils ersten und letzten Gerät im Strang die Steck- geräten und/oder CO brücken (Jumper) wie unten dargestellt zu setzen. Position der Pin-Stecker für die Steckbrücke Steckbrücke Regler Easy Connect e16 und CO -Sensor CS2-Connect Steckplatz für die Steckbrücke Steckbrücke gesteckt Der 3-Pin-Stecker für die Steckbrücke befindet...

  • Seite 34: Bedieneinheit Montieren

    Haken der Bedieneinheit in die Ösen der Grundplatte ein ( ► Schwenken Sie die Bedieneinheit in Richtung Grundplatte und drücken Sie sie auf die Grund- platte ( CLICK Die Bedieneinheit rastet hörbar ein.  Der Regler ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 35: Innenblende Connect

    Das Gehäuse ( Abbildung 4, Pos. 6) wird separat geliefert und je nach Lüftungsgerät montiert. Führung zum Einhängen der Verschlussklappe Abbildung 20: Maße der Elektronik-Abdeckung Abbildung 21: Maße Rahmen Aufputz Nase zum Einhängen in die Führung der Elektronik-Abdeckung Abbildung 22: Maße der Verschlussklappe Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 36: Halteplatte Mit Elektronik In Das Gehäuse Einrasten

    Aufputz-Variante. Voraussetzung: • Wandeinbauhülse und Gehäuse sind montiert und mit Schutzabdeckungen versehen. - Gehäuse UP/AP IB Connect R-D160 2003-0245 - Gehäuse UP/AP IB Connect R-D200 2003-0246 ► Entnehmen Sie die Schutzabdeckung vom Ge- häuse und aus der Wandeinbauhülse.

  • Seite 37: Netzanschlusskabel Und Ventilatorkabel Anschließen

    • Neutral-Leiter mit Leitung N verbinden (blau). blau Das Netzanschlusskabel ist montiert.  schwarz Voraussetzung: • Ein Einschub Wärmespeicher des inVENTer- Lüftungssystems ist entsprechend zugehöriger Montageanleitung in die Wandeinbauhülse montiert. ► Schließen Sie die Kabel (blau, rot, schwarz) an den Steckverbinder des Lüftungsgerätes an. HINWEIS: Anschluss Ventilatorkabel.

  • Seite 38: Datenkabel Anschließen (Nur Bei Kommunikation Der Systemgeräte Per Kabel)

    Das RS485-Datenkabel ist montiert.  Bei Verwendung eines RS485-Datenkabels zur Kommunikation zwischen Regler und Lüftungs- -Sensor, sind beim jeweils ersten (Regler Easy Connect e16) und letzten geräten und/oder CO Gerät im Strang die Steckbrücken (Jumper) wie unten dargestellt zu setzen.

  • Seite 39: Rahmen Montieren

    Das montierte Motorkabel und das Ventilatoranschlusskabel nicht einklemmen! ► Schieben Sie die Elektronik-Abdeckung in das Gehäuse. ► Befestigen Sie die Elektronik-Abdeckung mit den 4 Schrauben aus dem Beipack am Gehäuse. Die Elektronik-Abdeckung ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 40: Filter Einsetzen Und Automatische Verschlussklappe Montieren

    Bevor die Verschlussklappe montiert wird, muss der Verschlussarm nach rechts geschwenkt sein (Auslieferungszustand). Das erfolgt ausschließlich durch den Regler oder die App. Dazu schalten Sie alle Geräte auf Pause (siehe Bedienungsanleitung Reglerplattform Connect: Kapitel 4.2 – Kopplung von Systemkomponenten). Verschlussarm niemals per Hand schwenken! ►...
  • Seite 41 Magneten an die Elektronik- Abdeckung herangezogen und gehalten. Magnete halten die Verschlussklappe in  geschlossener Position. Der eingerastete Federclip verhindert beim Öffnen/  Schließen der Verschlussklappe ein mögliches Abfallen. Die Verschlussklappe ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 42: Feuchte-/Temperatur-Sensor Fts19-Connect Innen

    Einrasten in das Gehäuse Abbildung 24: Grundplatte Abbildung 25: Befestigungselemente der Grundplatte 180° TIPP: Die Bedienelemente befinden sich auf der Unterseite des Feuchte-/ Temperatur-Sensors Innen. Öffnung für Rastverbindung Taster Abbildung 26: Bedienelement des Feuchte-/Temperatur-Sensors FTS19-Connect Innen Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 43: Grundplatte Vom Gehäuse Trennen

    ► Schwenken Sie das Gehäuse von der Grundplatte weg ( ) und heben Sie die oberen Haken des Gehäuses aus den Ösen der Grundplatte. ► Entnehmen Sie das Gehäuse von der Grundplatte. Gehäuse und Grundplatte sind getrennt.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 44: Feuchte-/Temperatur-Sensor Fts19-Connect Innen Montieren

    Sie sie mit einer Wasserwaage aus. ► Markieren Sie die Bohrlöcher. Das Bohrbild ist vorbereitet.  ► Bohren Sie an den Markierungen die Dübellöcher. ► Setzen Sie die Dübel ein. Die Wand ist zum Anschrauben der Grundplatte  vorbereitet. Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 45 Grundplatte und hängen die Haken des Gehäuses wieder in die Ösen der Grundplatte ein. ► Führen Sie unten das Gehäuse über den Rasthak- en und drücken es leicht auf die Grundplatte bis er einrastet. CLICK Feuchte-/Temperatursensor Innen ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 46: Feuchte-/Temperatur-Sensor Fts19-Connect Außen

    Montage an der Wand Abbildung 29: Maße der Montagebohrungen Abbildung 28: Bohrungen im Gehäuse TIPP: Die Bedienelemente befinden sich im Gehäuse des Feuchte-/Tempera- tur-Sensors Außen. Taster LED (mehrfarbig) Abbildung 30: Bedienelemente im Gehäuse Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 47: Abdeckung Vom Gehäuse Entfernen

    Abdeckung und Gehäuse sind getrennt.  Feuchte-/Temperatur-Sensor Außen montieren Das Gehäuse des Feuchte-/Temperatur-Sensors Außen wird direkt an die Wand montiert. Anschließend werden die Batterien in das Gehäuse eingesetzt und die Abdeckung wieder mit dem Gehäuse verschraubt. Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 48 Sie es mit einer Wasserwaage aus. ► Markieren Sie die Bohrlöcher. Das Bohrbild ist vorbereitet.  ► Bohren Sie an den Markierungen die Dübellöcher. ► Setzen Sie die Dübel ein. Die Wand ist zum Anschrauben des Gehäuses  vorbereitet. Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 49 Abdeckung verschlossen werden ► Schieben Sie die Abdeckung auf das Gehäuse. ► Drehen Sie die 4 Schrauben wieder ein und befestigen so die Abdeckung auf dem Gehäuse. Feuchte-/Temperatursensor Außen ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 50: Co -Sensor Cs2-Connect (Inkl. Feuchte-/Temperatursensor)

    Abbildung 33: Rückansicht des Gehäuses Ösen zum Ein- hängen des -Sensors Einbaukenn- zeichnung Pfeil nach oben Befestigungs- punkte Dose (4x) Rasthaken zum Einrasten in den -Sensor Abbildung 34: Maße der Grundplatte Abbildung 35: Vorderansicht der Grundplatte Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 51 Öffnung auf der Unterseite des -Sensors. ► Drücken Sie den so erreichbaren Rasthaken vorsichtig herunter. ► Schwenken Sie die Grundplatte nach oben ( und hängen Sie sie aus den oberen Ösen aus ( Gehäuse und Grundplatte sind getrennt.  Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 52 ► Fixieren Sie das RS485-Datenkabel (rot/gelb) in der Schraubklemme an der Grundplatte der Bedieneinheit: • Signalleitung A (rot) an „1“. • Signalleitung B (gelb) an „2“. ► Schieben Sie das RS485-Datenkabel in die Dose hinein. Das RS485-Datenkabel ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 53: Grundplatte Und Gehäuse Montieren

    Haken des Gehäuses in die Ösen der Grundplatte ein ( ► Schwenken Sie das Gehäuse in Richtung Grund- platte und drücken Sie es vorsichtig darauf ( CLICK Das Gehäuse rastet hörbar ein.  Der CO -Sensor ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 54: Schaltkontakt Sk19-Connect

    Abbildung 38: Rückansicht des Gehäuses Ösen zum Ein- hängen des Schaltkontaktes Einbaukenn- zeichnung Pfeil nach oben Befestigungs- punkte Dose (4x) Rasthaken zum Einrasten in den Schaltkontakt Abbildung 39: Maße der Grundplatte Abbildung 40: Vorderansicht der Grundplatte Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 55 ► Drücken Sie den so erreichbaren Rasthaken vorsichtig herunter. ► Schwenken Sie die Grundplatte nach oben ( ) und hängen Sie sie aus den oberen Ösen aus ( Gehäuse und Grundplatte sind getrennt.  Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 56 Druckwächter (schwarz/schwarz) in den Schraub- klemmen 1 und 2 der Grundplatte: ► Schieben Sie Netzanschlusskabel und Anschlus- sleitung für z. B. Druckwächter in die Dose hinein. Das Netzanschlusskabel und die Anschlussleitung  für z. B. Druckwächter sind montiert. Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 57 Haken des Gehäuses in die Ösen der Grundplatte ein ( ► Schwenken Sie das Gehäuse in Richtung Grund- platte und drücken Sie es darauf ( CLICK Das Gehäuse rastet hörbar ein.  Der Schaltkontakt ist montiert.  Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 58: Technische Daten

    Abmessungen Gehäuse [H x B x T in mm] AP: 271 x 271 x 41 Einbautiefe, UP [mm) + 38 Filterklasse Standardfilter (DIN EN ISO 16890) ISO Coarse 45 % (G3 nach EN779) Konformität Tabelle 7: Technische Daten Innenblende Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 59: Sensorik

    Messbereich Luftfeuchtigkeit [%] 20 – 90 65 x 112 x 40 (nur Gehäuse) Abmessungen [H x B x T in mm] 115 x 112 x 40 (mit Messfühler) Konformität Tabelle 9: Technische Daten Feuchte-/Temperatursensor Außen Reglerplattform inVENTer Connect | Montageanleitung...
  • Seite 60 Betriebsspannung [V DC] Leistungsaufnahme [W] Leistungsaufnahme im Standby [W] Funkfrequenz [MHz] Reichweite Funknetzwerk [m] Freifeld: 100 Abmessungen [H x B x T in mm] 90 x 90 x 17 Konformität Tabelle 11: Technische Daten Schaltkontakt Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 61: Lieferumfang

    Regler Easy Connect e16, weiß 1003-0123 Steckbrücke (Nur benötigt, wenn Lüftungsgerät/CO -Sensor per Beipack RS-485-Kabel mit Regler verbunden werden soll) Tabelle 12: Lieferumfang Easy Connect e16 Innenblende Connect Gerät/Komponente Artikelnummer Innenblende Connect V-240x240, weiß • Innenblende Connect V-240x240 AP R-D160 1505-0041 •...

  • Seite 62: Fehlerbehebung

    Mindestens ein Lüftungsgerät/Sensor ist nicht mehr erreichbar F 03 Firmware-Update fehlgeschlagen F 04 Batteriestatus der Feuchte-/Temperatursensoren Innen/Außen ist niedrig F 05 Auslösung Schaltkontakt oder Schaltkontakt ist außer Betrieb F 06 Filterwechsel erforderlich F 07 Lüftungssystem muss gereinigt werden Reglerplattform inVENTer Connect | Montageanleitung...

  • Seite 63: Gewährleistung Und Garantie

    Außerhalb Deutschlands gelten die nationalen Gewährleistungsbestimmungen des Landes, in dem das System vertrieben wird. Wenden Sie sich an den Händler ihres Heimatlandes. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile. Diese deckt einen vorzeiti- gen Produktverschleiß ab. Informationen zu den Garantiebestimmungen finden Sie unter www.inventer.de/garantie.
  • Seite 64 GmbH Ortsstraße 4a D-07751 Löberschütz www.inventer.de Änderungen vorbehalten. Keine Haftung für Druckfehler. Artikelnummer: 5022-0007 Version: 1.0 – 08/2021...
