BENUTZER- UND SICHERHEITSHINWEISE
2.1

Aufbau

Der Regler MZ-Home besteht aus einer Bedieneinheit und mindestens einem bis maximal 4
Clust-Air-Modulen.
Die Bedieneinheit wird mittels Montagedose direkt auf der Innenwand montiert. Sie dient dem
Benutzer als Bedien- und Anzeigeoberfläche.
Zusätzlich zur Bedieneinheit wird ein Clust-Air-Modul pro Lüftungsbereich (Zone) benötigt. Das
Clust-Air-Modul beinhaltet die Elektronik für die zu steuernde Zone und wird in dieser angebracht.
Es wird in einer Unterputzdose montiert und angeschlossen. Nach der Installation empfehlen wir
eine Abdeckung im Schalterdesign oder das Übertapezieren der Unterputzdose.
Der Feuchte- und Temperatursensor ist Teil des Clust-Air-Moduls. Er wird vormontiert in einem
separaten Gehäuse geliefert, im Luftvolumenstrom des Raumes montiert und am Clust-Air-Modul
für die entsprechende Zone angeschlossen.

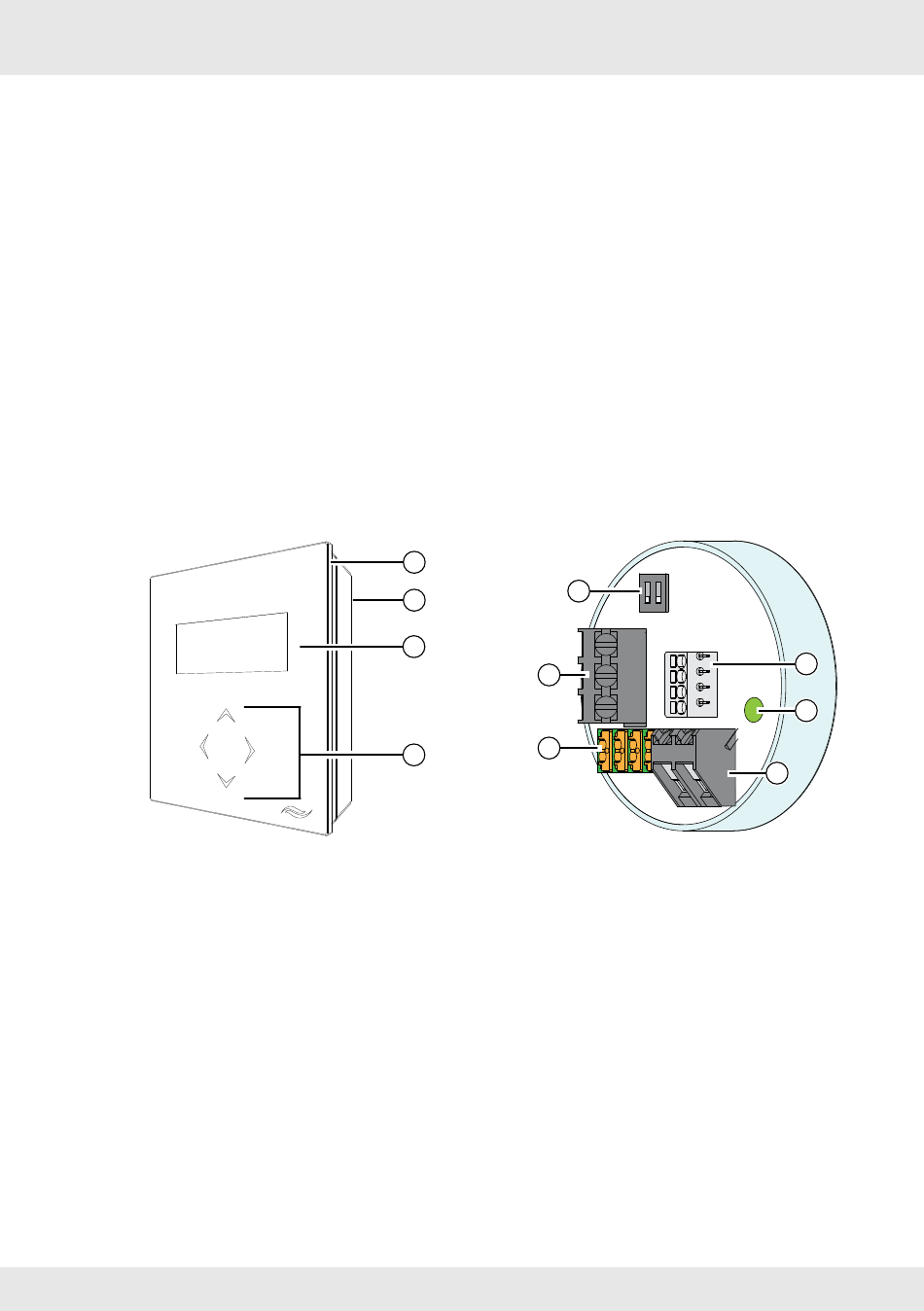

Bedieneinheit MZ-Home
1 Acrylglas-Abdeckung
2 Gehäuse,
bestehend aus Grundplatte und Abdeckung
3 Anzeige-Einheit
4 Bedienfeld
Abbildung 1: Vorderansicht Bedieneinheit MZ-Home (Abb. links) und Clust-Air-Modul (Abb. rechts)
8
8
Clust-Air-Modul
(inkl. Feuchte- und Temperatursensor
1
6
2
3
5
4
4
1 Anschlussklemme
Feuchte- und Temperatursensor, 4-polig
2 Leuchtanzeige Kopplung
3 Externe Schnittstelle, 2-polig
4 Anschlussklemme Steuer-BUS, 4-polig
5 Anschlussklemme Ventilator-BUS, 3 polig
6 DIP-Schalter
ON
1 2
1
2
3
