Serviceinformation
iV14R / iV14R-Corner / iV14R-Sylt
iV14V / iV14V-Top / iV14V-Ohio
iV-Twin
2

Bedien- und Anzeigeelemente

1
4

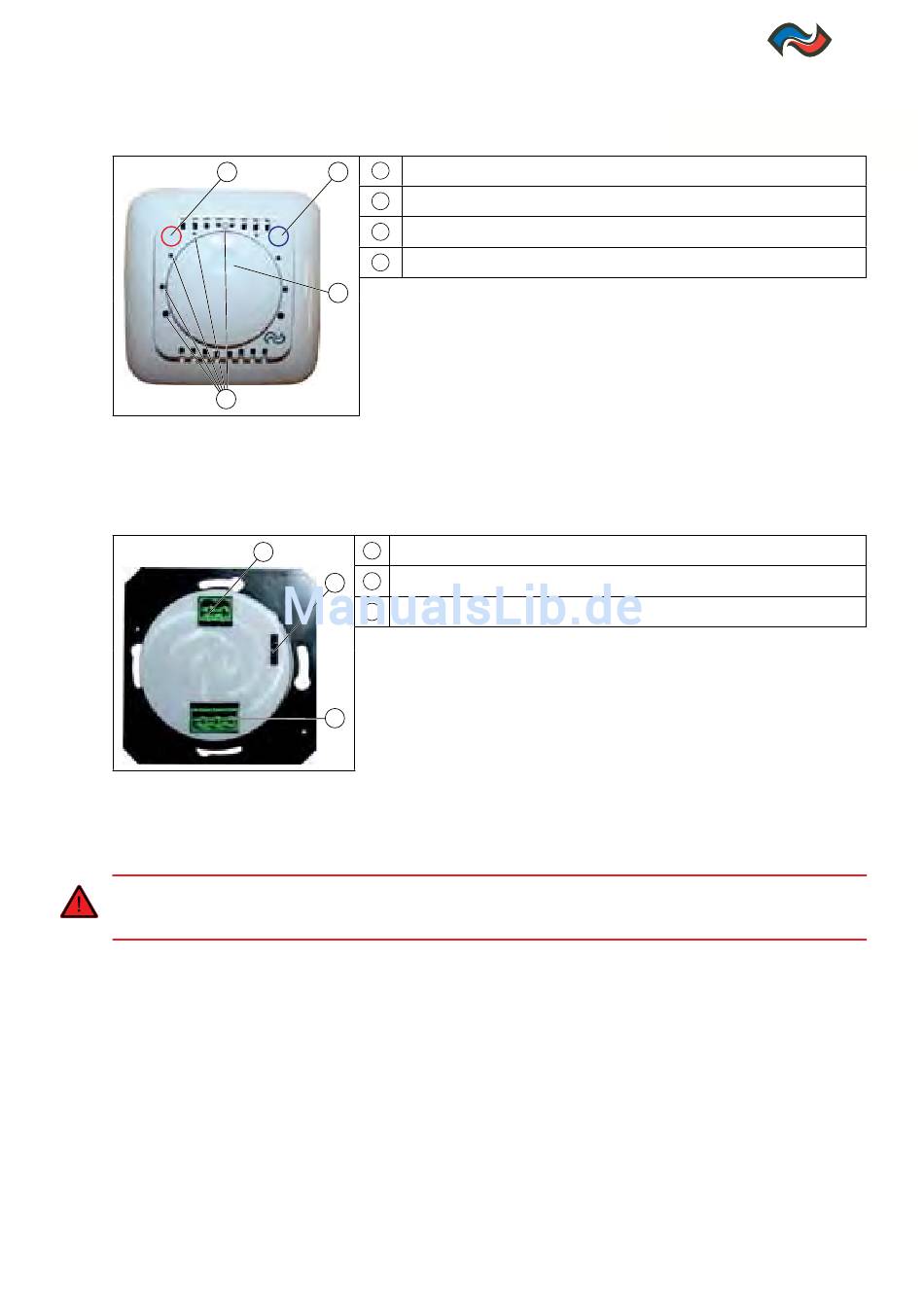

Abbildung 2: Bedien- und Anzeigeelemente ZR8
3 Schnittstellen
Die Abbildung zeigt die Anordnung der Schnittstellen auf der Platine der Reglers ZR8.
Abbildung 3: Schnittstellen ZR8-Platine
4

Montage

Gefahr
Trennen Sie vor allen Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung.
Beachten Sie bei der Verlegung der Netzleitung die Vorgaben der Schutzklasse II.
4.1 Wandeinbaudose
Die Wandeinbaudose ist nur für den Regler ZR8 geeignet.
Wandöffnung
1. Bringen Sie an einer senkrechten Wand im Mauerwerk des Innenraumes oder der Trockenwand eine Öffnung für
die Wandeinbaudose mit einem Durchmesser zwischen 73-74 mm an.
2. Verlegen Sie die Rund- oder Flachleitung im Leitungskanal zur Wandeinbaudose so, dass die Leitungsenden
mindestens ca. 150 mm aus der Öffnung herausragen. Damit ist gewährleistet, dass der eingesetzte Regler
anschließbar ist.
Serviceinformation Regler ZR8 - Montage/Anschluss/Bedienung
SIB:007, 06/2013
LED (orange) *)
2 1
LED (blau) *)
2
Drehknopf mit Fingerführung
3
Markierungspunkt Leistungsstufen (0, 1 ... 4)
4
3
*) Aus bei eingestellter Leistungsstufe 0.
Anschluss Transformator (2-polig)
1 1
Jumper *)
2
2
Anschluss Ventilator (3-polig)
3
*) Nur für Serviceeinstellungen.
3
SIB:007
07/2013
- 3 -
